嵌入式数显自动调温控制器结构设计

　　这款温控装置主要面向工业制冷、商用冷链、小型恒温试验设备的温度管控场景，在食品冷藏柜、工业冷水机、小型恒温养护箱这类需要稳定控温的设备里，这类嵌入式温控表是核心的控制终端，直接替代传统的机械温控器，把温度采集、阈值判断、输出控制、状态告警的功能整合在单一的嵌入式壳体内，不需要额外搭配二次仪表就能完成整套温控逻辑。从结构设计的角度看，整机采用标准的面板嵌入式安装形态，壳体为阻燃ABS注塑成型，侧面预留了标准的卡扣安装位，适配常规的48*96面板开孔尺寸，安装深度控制在100mm以内，能适配大部分电控箱的薄型安装需求，不需要在电控箱内部预留过多的纵深空间，布线时接线端子全部布置在壳体尾部，和面板操作区完全隔离，

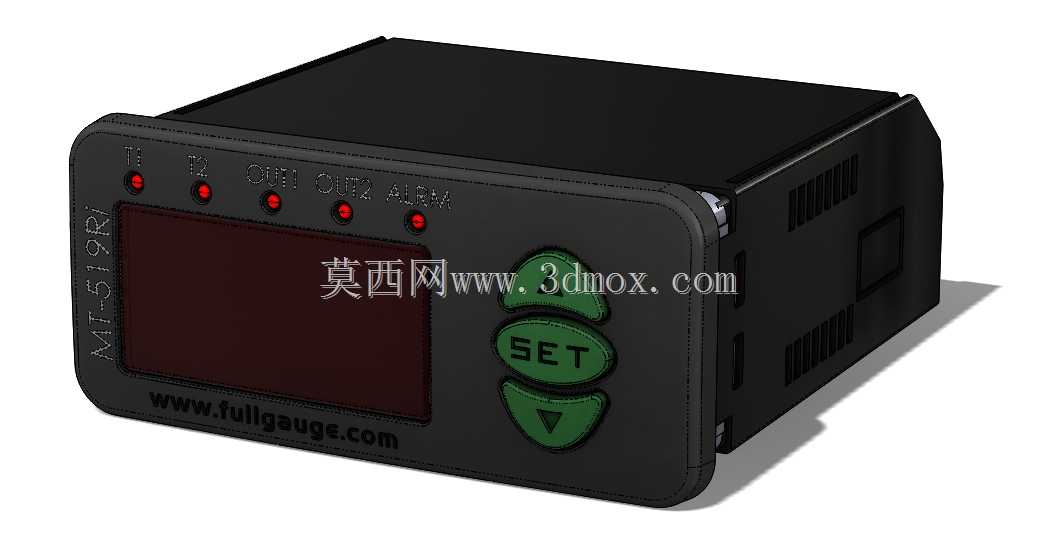

　　避免现场接线时误碰操作按键，也能减少接线端的积灰接触不良问题。面板区域的布局完全围绕现场操作的实用性设计，上方横向排布四颗状态指示灯，分别对应电源、两路输出、告警四个状态，指示灯采用内嵌式红色透光设计，不会因为长期摩擦导致标识磨损，下方的数码显示窗口采用深色茶色透光面板，正常工作时数码管的红色读数清晰可见，待机状态下能遮挡内部的PCB走线，让面板整体更整洁。操作按键集中布置在面板右侧，采用上下排布的三个硅胶按键，最上方为功能切换键，中间为参数确认键，下方为数值下调键，按键的凸起高度控制在3mm，既保证按压的手感反馈，又不会因为突出过多导致运输或者安装过程中误碰按键改变参数，按键表面做了防滑的纹理处理，

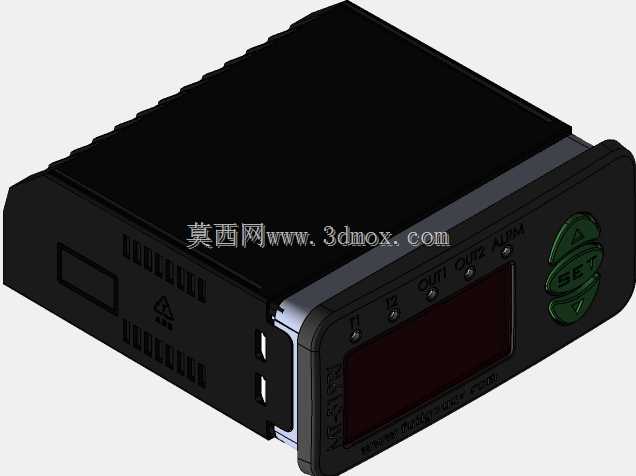

　　现场操作人员戴薄劳保手套也能准确按压操作。壳体侧面设计了多组横向的通风散热槽，因为温控表本身的功耗极低，不需要主动散热，这些开槽主要是平衡壳体内外的温湿度，避免在低温高湿的使用场景下，壳体内部出现凝露导致电路短路，开槽的缝隙宽度控制在1mm以内，能阻挡大部分的粉尘进入壳体内部，适配工业现场的多尘使用环境。从功能落地的结构匹配来看，壳体内部预留了温度传感器输入接口、两路继电器输出接口、告警输出接口的安装位，PCB板通过四个定位柱固定在壳体内，和壳体侧壁保留2mm的间隙，避免注塑件的形变挤压PCB板导致元器件虚焊，面板和壳体之间采用卡扣加超声焊接的固定方式，前面板的防护等级可以达到IP65，能应对日常的溅水、擦拭清洁的需求，

　　适合在食品加工车间、商用厨房这类需要定期清洁设备表面的场景使用。设计过程中特意把操作区和显示区做了视觉分区，显示区占面板左侧三分之二的面积，操作区集中在右侧，符合操作人员的视觉观察习惯，日常巡检时站在设备前方1米的位置就能清晰看到当前的温度读数和设备运行状态，不需要凑近查看。壳体的边角全部做了R3的圆角处理，既避免安装时锐角划伤操作人员，也能减少注塑过程中的应力集中，降低壳体受挤压开裂的风险。尾部的接线端子采用栅栏式接线端子，每个接线位都预留了清晰的标识丝印位置，现场接线时不需要对照说明书就能完成电源、传感器、输出负载的接线，减少接线错误的概率。整体结构没有多余的装饰性设计，所有的外形特征都围绕安装、操作、维护的实际需求设计，没有为了外观做不必要的曲面或者异形结构，注塑模具结构简单，量产时的成品率高，后期维护时只需要松开侧面的卡扣就能拆开壳体更换内部元器件，不需要整体报废，降低设备的后期维护成本。
