嵌宝石装饰性短剑结构三维设计

　　这款短剑的三维结构设计，首先需要兼顾装饰展示属性与基础的结构力学合理性，区别于实战类刀剑的性能导向设计，其核心应用场景覆盖文创工艺摆件生产、影视动漫道具制作、游戏周边实体复刻、主题装饰展品加工等多个领域，在结构设计阶段就需要匹配不同应用场景的落地需求。从实际用途来看，作为装饰类短剑，不需要承担劈砍、穿刺的实战载荷，因此结构设计的重心放在外形还原度、部件装配可行性、不同材质拼接的适配性上，比如剑柄部位的缠绕纹理、护手与柄首的宝石嵌装结构，都需要在建模阶段预留足够的加工公差，适配后续的金属铸造、宝石镶嵌、表面包覆等不同加工工序。

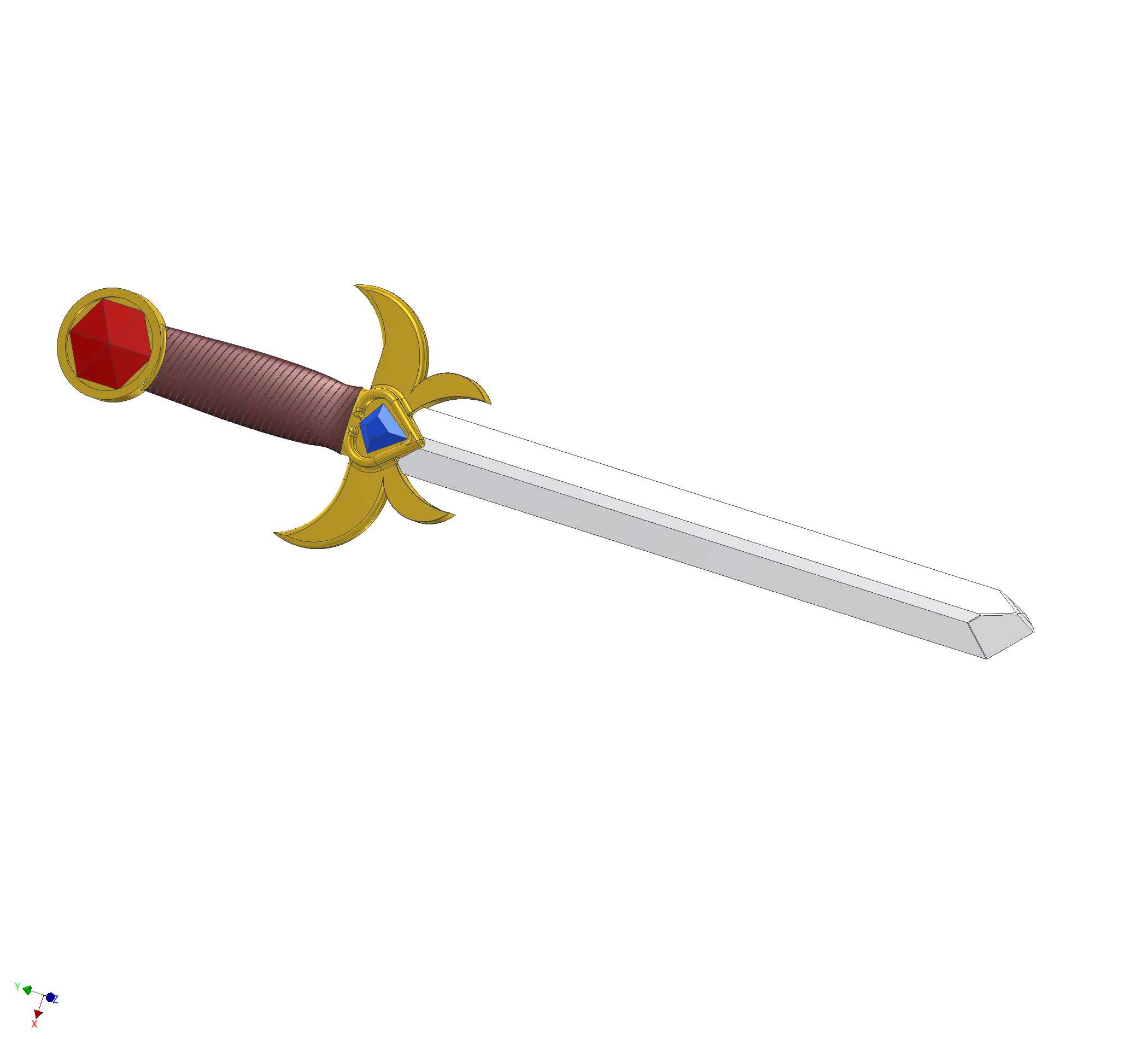

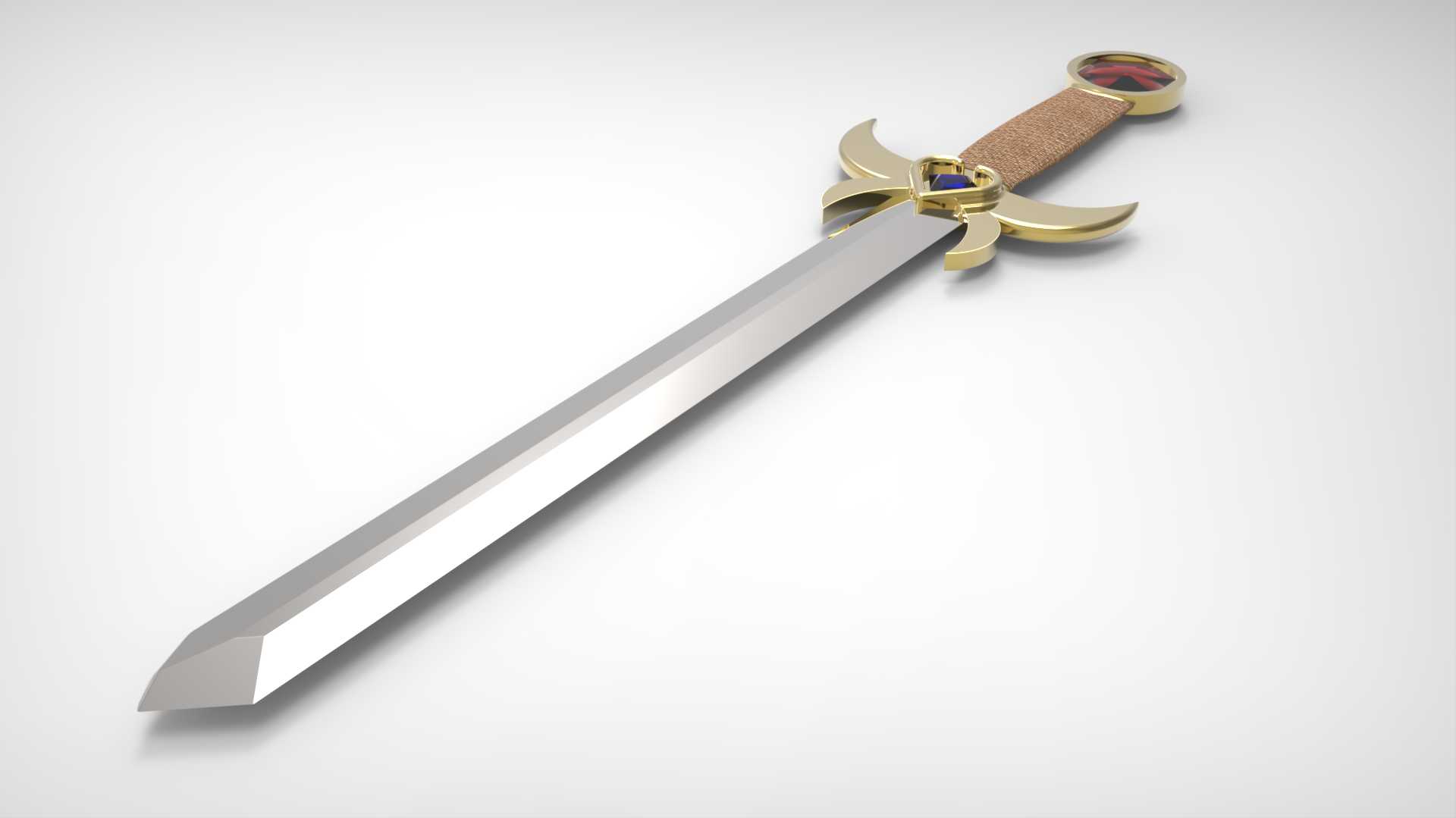

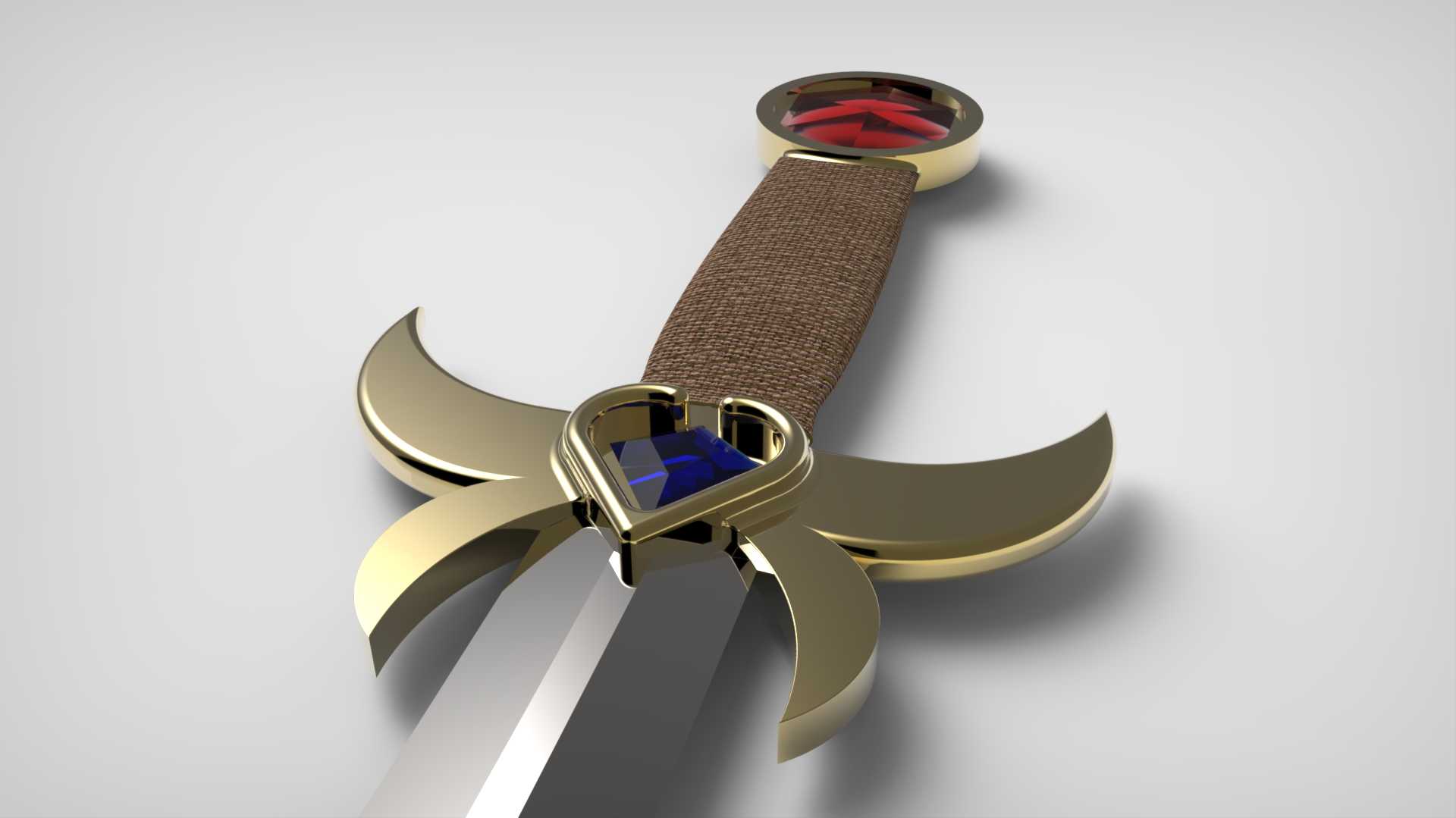

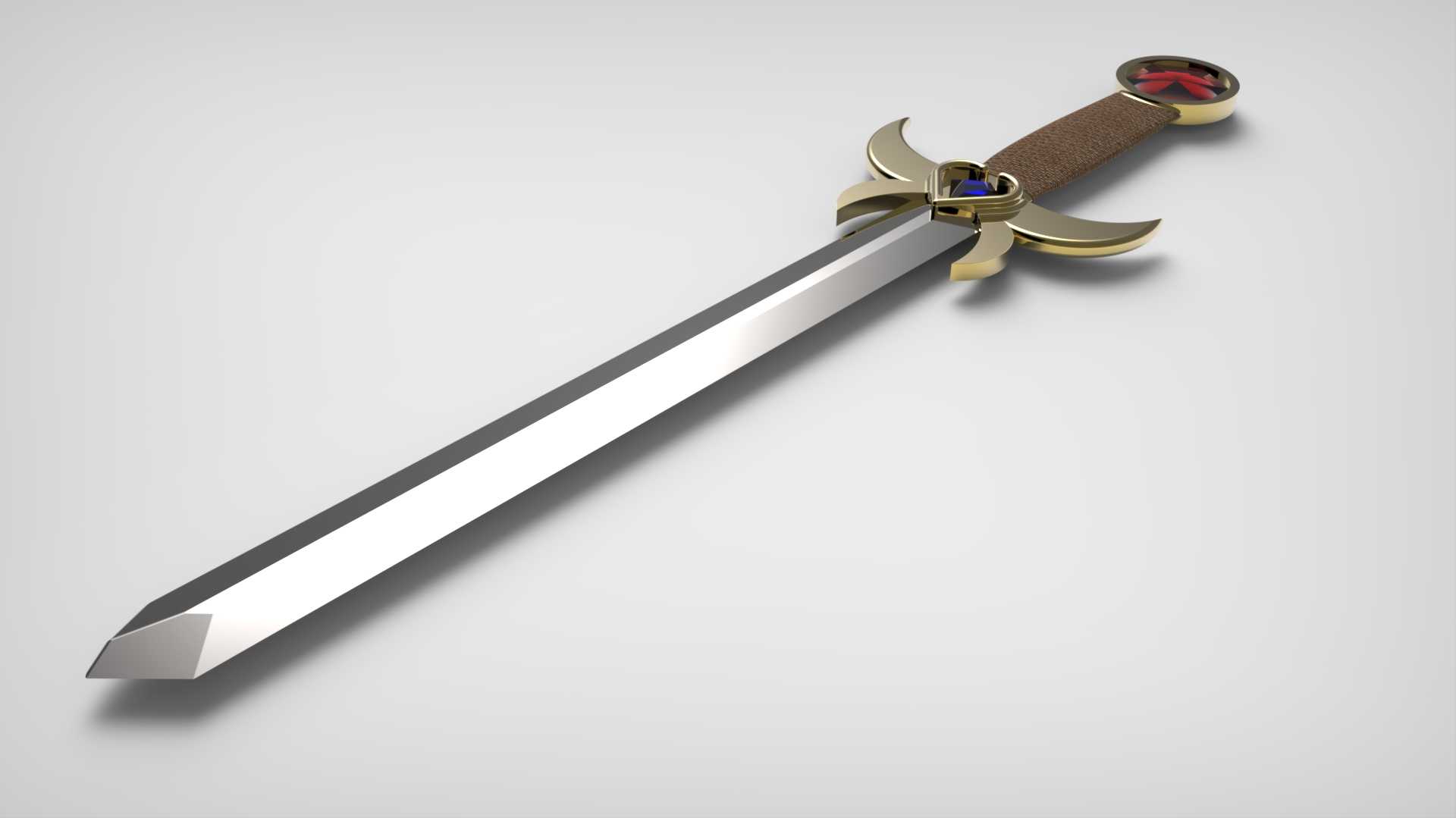

　　设计思路上，首先拆分短剑的核心组成部件：剑身、护手、剑柄、柄首四个独立模块，每个模块单独完成结构建模后再进行装配约束，避免一体化建模带来的后续加工拆件难题。剑身部分采用平直双刃造型，剑脊做微凸的弧面过渡，既保证视觉上的挺拔感，也能在采用树脂、锌合金等常用道具材料生产时，避免薄壁结构出现弯折变形，剑身的厚度从剑格位置向剑尖方向做均匀递减，剑尖位置做小平面收边，避免尖锐结构带来的安全隐患，同时也能减少生产过程中的尖部崩缺问题。护手部分采用三翼式对称造型，中心位置预留方形嵌槽用于固定蓝色装饰石，嵌槽边缘做0.2mm的凸边结构，模拟金属包镶宝石的工艺细节，护手与剑身、剑柄的连接位置设计定位凸台，装配时可以直接卡入对应位置的凹槽，不需要额外做复杂的定位治具，能有效降低组装环节的人工成本。

　　剑柄部分做符合人体握持习惯的微弧收腰造型，表面的缠绕纹理采用螺旋等距排布的凹槽结构，凹槽深度控制在0.8mm，既可以还原缠绳握柄的视觉效果，在实际生产时无论是直接做纹理注塑、铸造，还是后续包覆真皮、绒绳等材料，都能提供足够的附着摩擦力，避免包覆层出现滑动移位。柄首位置设计圆形嵌槽用于固定红色装饰石，嵌槽结构与护手位置的宝石嵌装结构保持一致，保证整体工艺风格的统一性，柄尾做圆弧收边，避免握持时硌手，同时柄首内部预留配重空腔，可以根据实际使用需求填入金属配重块，调整整剑的重心位置，让握持手感更贴近真实短剑的重量分布。

　　从安装边界与尺寸适配来看，整剑的总长控制在450mm区间，其中剑身长度280mm，剑柄长度150mm，护手最大宽度85mm，柄首直径35mm，所有部件的连接位置都采用止口定位结构，装配间隙控制在0.1mm以内，既保证拼接后的缝隙均匀美观，也能在采用胶水粘接、螺丝紧固等不同组装方式时，都能获得足够的连接强度。针对不同的生产场景，模型的结构还做了适配性调整：如果用于生产金属工艺摆件，所有壁厚都控制在1.5mm以上，满足铸造工艺的最小壁厚要求，避免出现浇不足、冷隔等铸造缺陷；如果用于生产3D打印的展示道具，所有悬空结构都添加了最小支撑角度的设计，减少打印过程中的支撑用量，降低后处理的打磨工作量；如果用于生产软质的cosplay道具，所有边缘都做了R0.5mm的圆角处理，避免尖锐边角造成划伤。

　　在细节结构处理上，宝石嵌装位置的模型做了分色面的拆分，不需要后续做复杂的遮喷处理，就能直接实现金属件与宝石件的分色效果，剑柄的缠绕纹理做了连续的曲面过渡，没有碎面、尖角等问题，无论是做数控加工还是模具开模，都能保证刀具路径的顺畅，减少加工过程中的断刀风险。剑身的表面做了微弧面的打磨余量预留，后续抛光处理时可以直接获得均匀的镜面效果，不需要额外补土找平。整体结构没有复杂的内凹倒扣结构，在开模生产时可以采用简单的两板模结构，不需要设计复杂的抽芯机构，能有效降低模具开发成本，适配中小批量的文创产品生产需求。
