等臂式称重吊秤机械结构设计

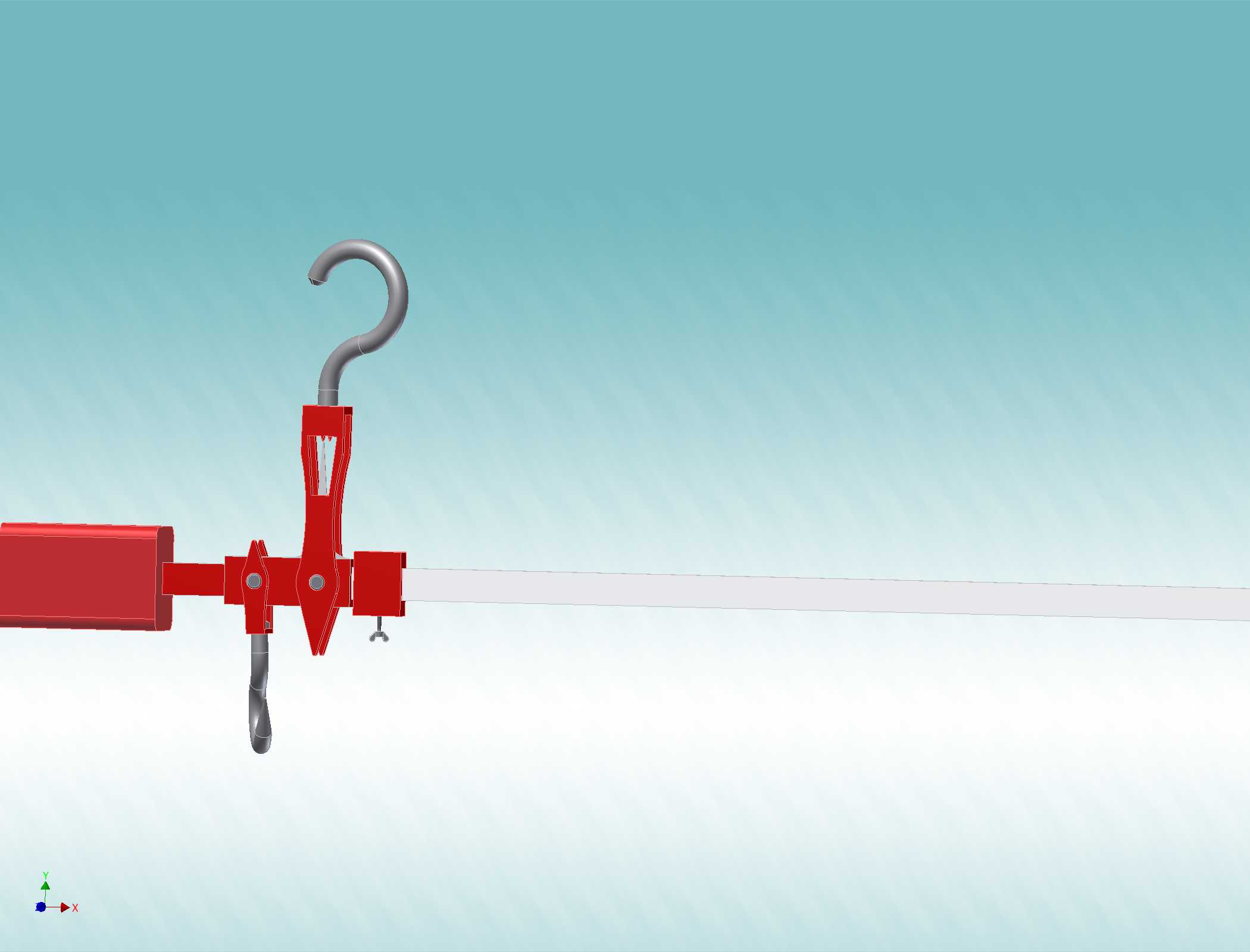

　　这款等臂式称重吊具的结构设计，核心围绕现场吊装作业中的在线称重需求展开，区别于常规固定式台秤，它直接集成在起重吊装的受力路径上，不需要额外将被吊物转移至称重台面，能大幅减少货场、钢材仓储、小型加工车间内物料周转的重复吊装工序。从受力路径来看，上部的吊钩直接对接起重设备的吊点，整体载荷通过中部的杠杆支点传递到两侧吊臂，等臂结构的核心优势在于不需要复杂的力值换算，两侧挂载重量相等时杠杆保持水平，配合刻度标识就能快速读取被吊物的重量值，相比电子式吊秤，纯机械结构的抗冲击性能更强，在多粉尘、高湿度、存在电磁干扰的车间或户外货场环境中，不会出现传感器失灵、读数跳变的问题，日常维护仅需要定期给铰接销轴加注润滑脂即可，不需要校准电子元器件。

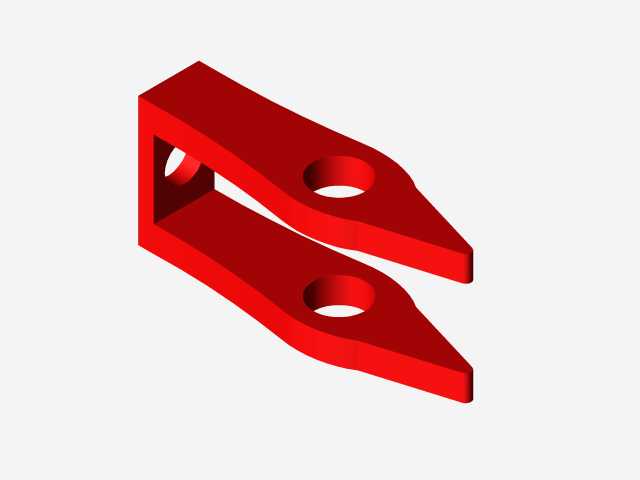

　　设计过程中优先考虑了吊装作业的安全冗余，所有铰接位置的销轴都做了防脱卡槽处理，上部吊钩的钩头开口尺寸适配常规起重卸扣与钢丝绳吊索的连接需求，下部两个吊钩的间距经过反复调整，既保证了被吊物挂载时的稳定性，避免称重过程中吊物侧翻滑落，也控制了整体结构的横向尺寸，不会因为吊臂过长导致吊装时与周边设备、货架发生干涉。杠杆主体采用箱型截面设计，相比实心杆件在同等重量下拥有更高的抗弯刚度，称重过程中杠杆的挠曲变形控制在极小范围内，不会因为杆件变形导致力臂长度变化影响称量精度，红色涂装部分为受力主体结构，表面做了防锈喷塑处理，能适应户外露天存放的使用场景。

　　从安装边界来看，整体结构的上部吊点到下部吊钩的垂直距离控制在合理范围内，不会因为加装称重装置额外占用过多的起重起升高度，适配车间内单梁起重机、移动式龙门架的起升行程余量，不需要对现有起重设备做任何改造就能直接挂载使用。两侧吊臂的末端设置了小型的配重调节结构，在空载状态下可以微调杠杆的水平度，消除结构自身重量带来的称量初始误差，铰接点的衬套采用自润滑铜套，长期反复挂载卸载的过程中磨损量极小，能长期保持铰接间隙在合理范围内，避免因为间隙过大导致杠杆晃动、读数不准。

　　实际使用场景中，这类机械吊秤特别适合单次称重精度要求不需要达到电子秤级别、但作业频次高、作业环境相对恶劣的场合，比如废钢回收场的废钢捆称重、小型机械加工车间的圆钢坯料出库称重、建材市场的管材吊装称重，作业人员可以在吊装挂钩的同时直接完成重量读取，不需要额外安排称重环节的作业人员，也不需要等待电子设备的开机、校准流程，挂上吊物就能直接读数，作业效率远高于常规的落地式称重设备。结构设计上没有采用复杂的传动或放大机构，所有受力部件都直接暴露在可视范围内，日常巡检时可以直接观察到销轴、吊钩的磨损情况，出现裂纹、过度磨损时能及时发现更换，避免起重作业的安全隐患，相比内置传感器的电子吊秤，不存在密封失效导致内部元器件进水进灰的问题，哪怕是雨天露天作业也能正常使用。

　　在细节处理上，吊钩的钩尖位置做了防脱舌片的安装位，使用时可以加装标准防脱舌片，避免吊索在吊装过程中从钩口滑脱，杠杆中部的支点位置做了加强筋结构，承受集中载荷的位置厚度比其他部位增加百分之四十，避免长期受载出现支点位置的塑性变形。整体结构的所有零部件都采用常规机械加工工艺即可生产，销轴、吊钩等易损件都是通用起重配件，损坏后可以直接采购标准件更换，不需要定制特殊备件，后期使用的维护成本极低，对于中小规模的生产、仓储单位来说，这类纯机械结构的称重吊具的全生命周期使用成本远低于电子式称重设备，也不会出现因为电路故障导致的作业停滞问题。
