带排孔折弯结构钣金展开件设计

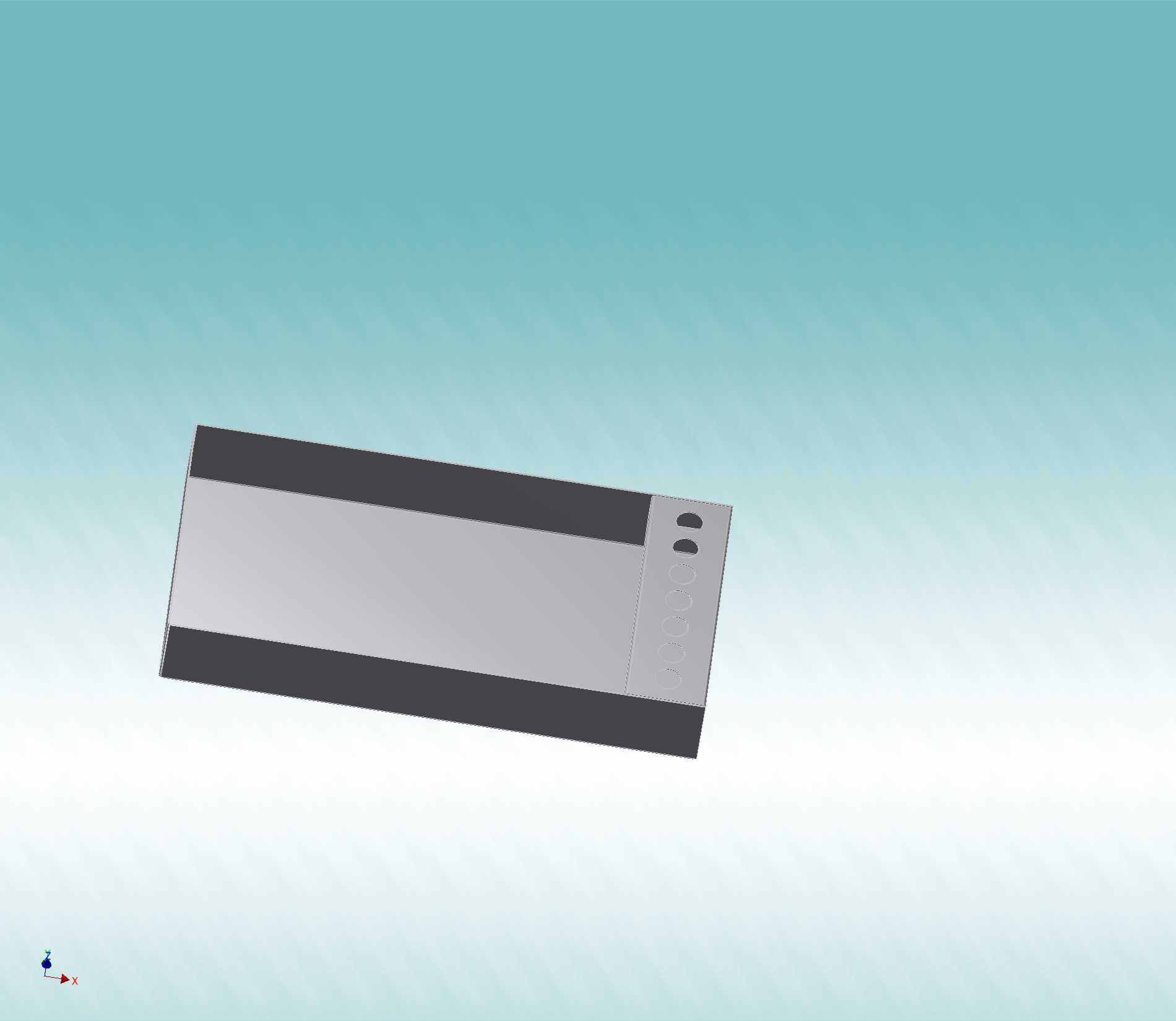

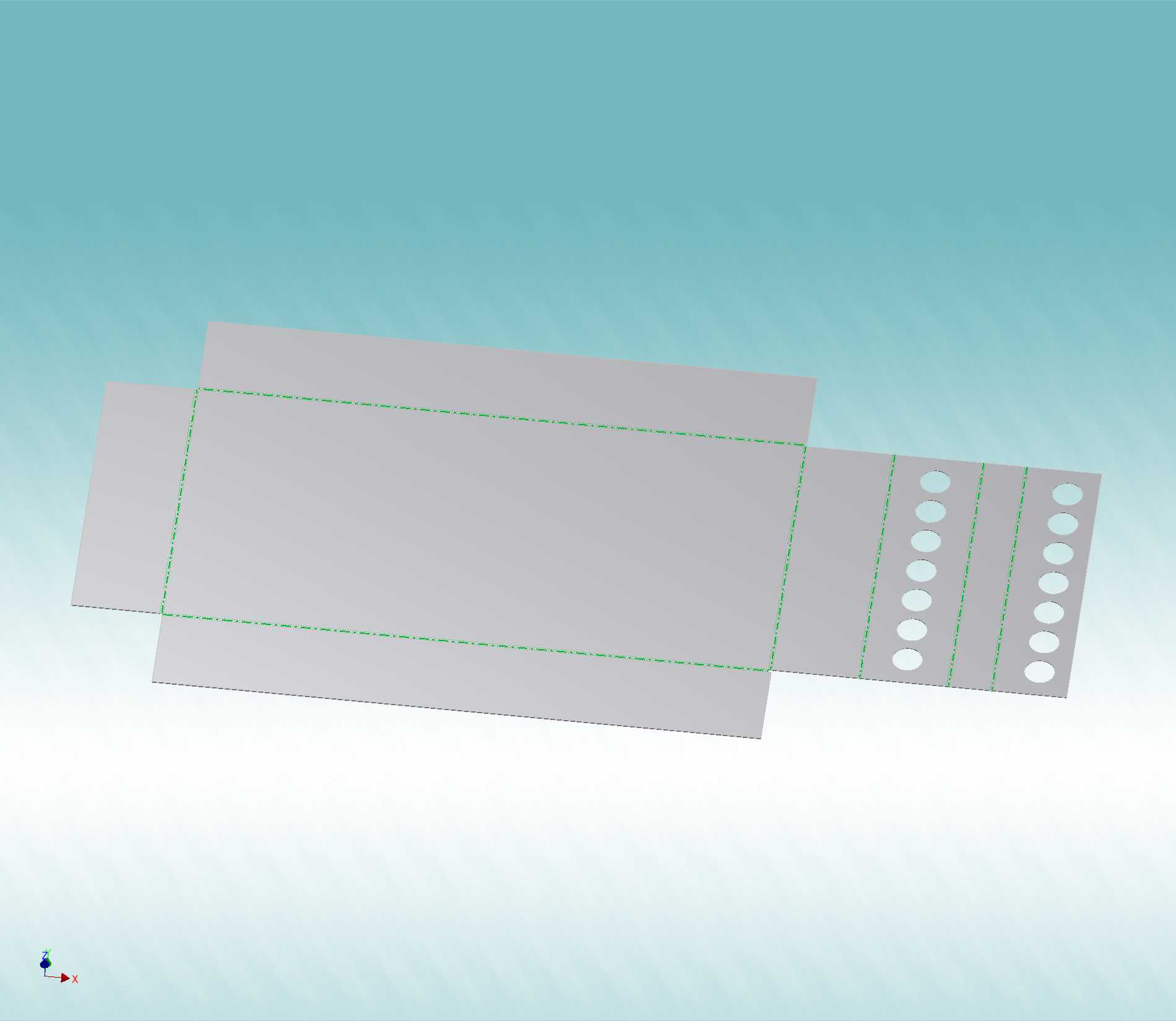

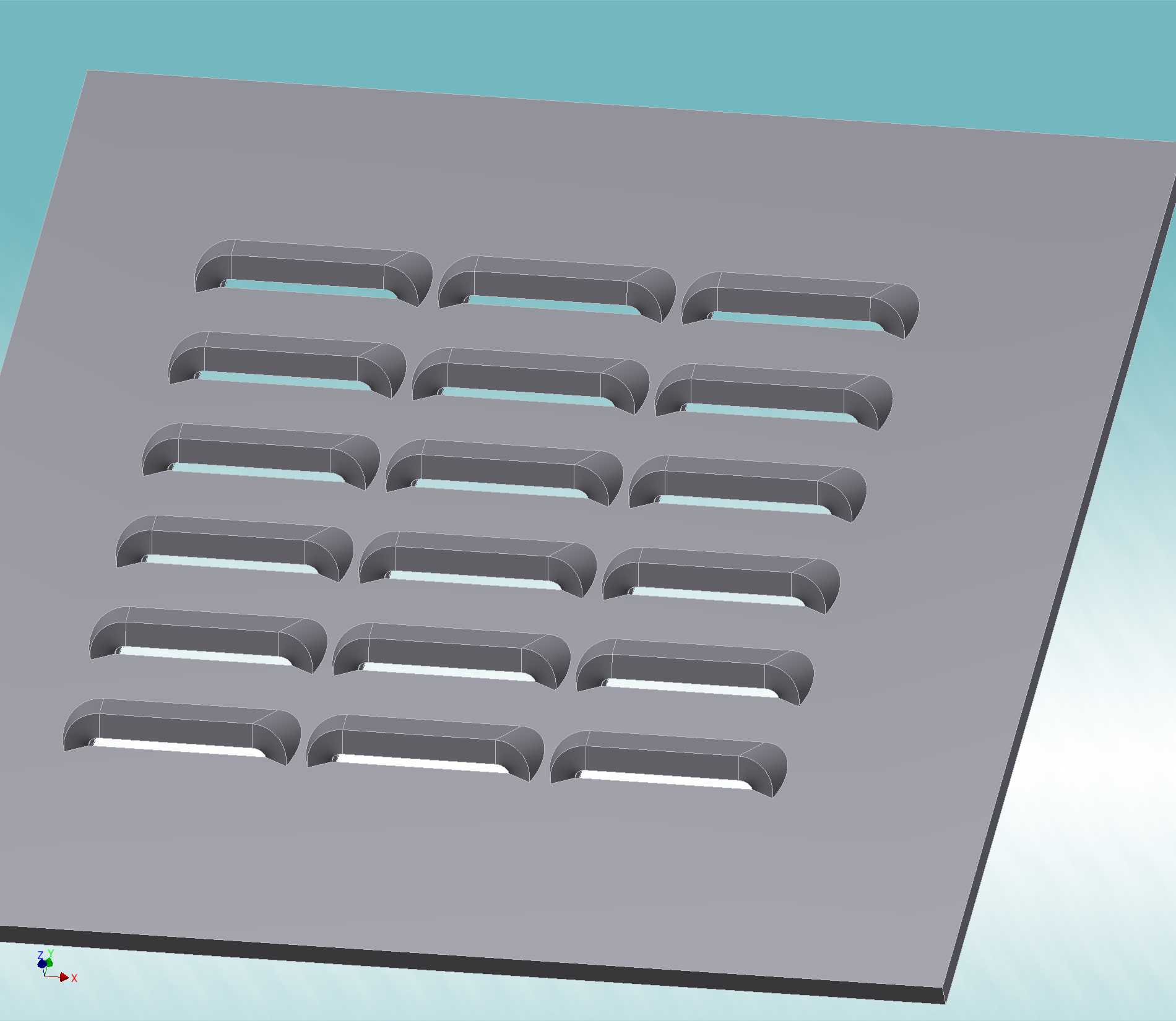

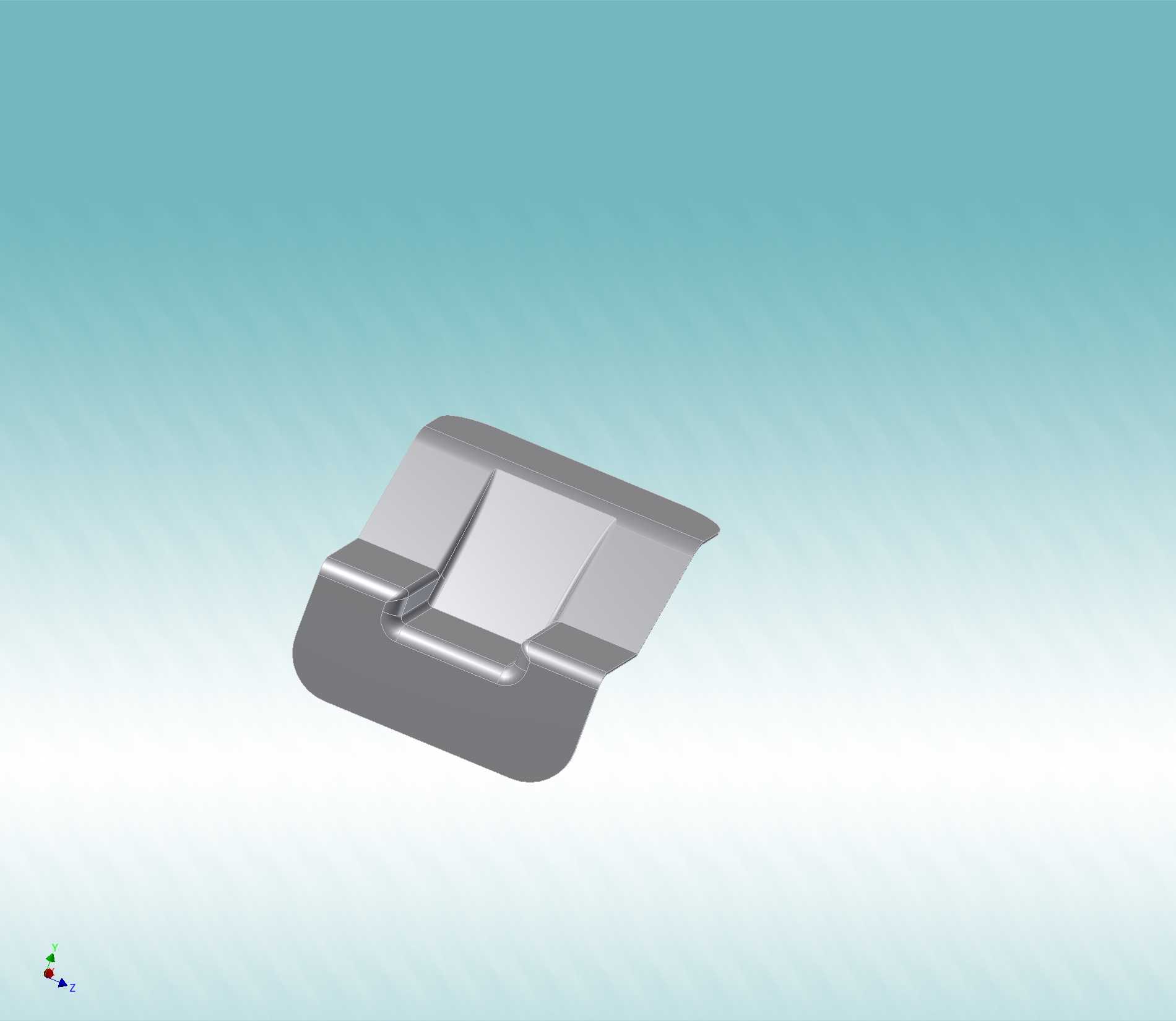

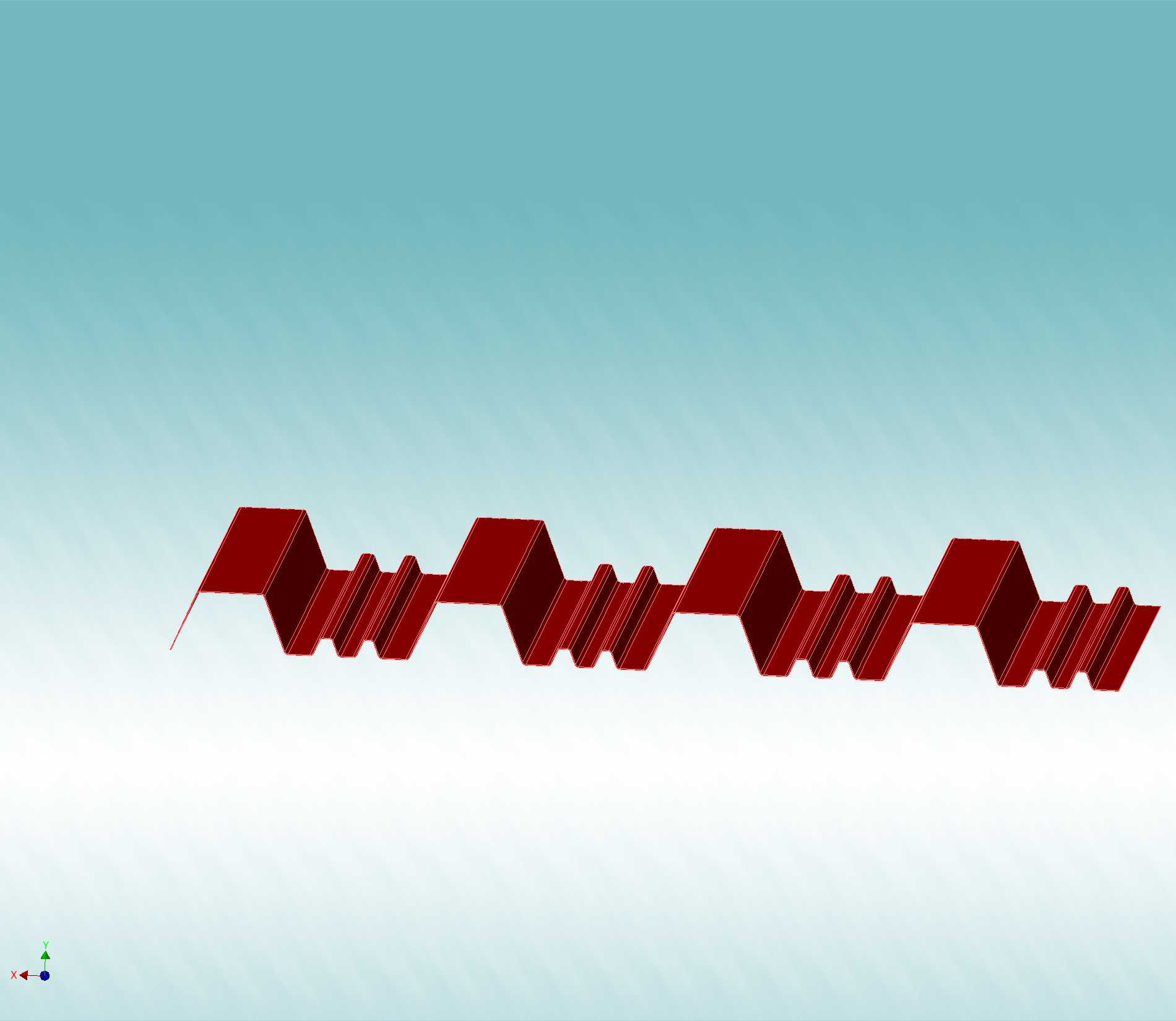

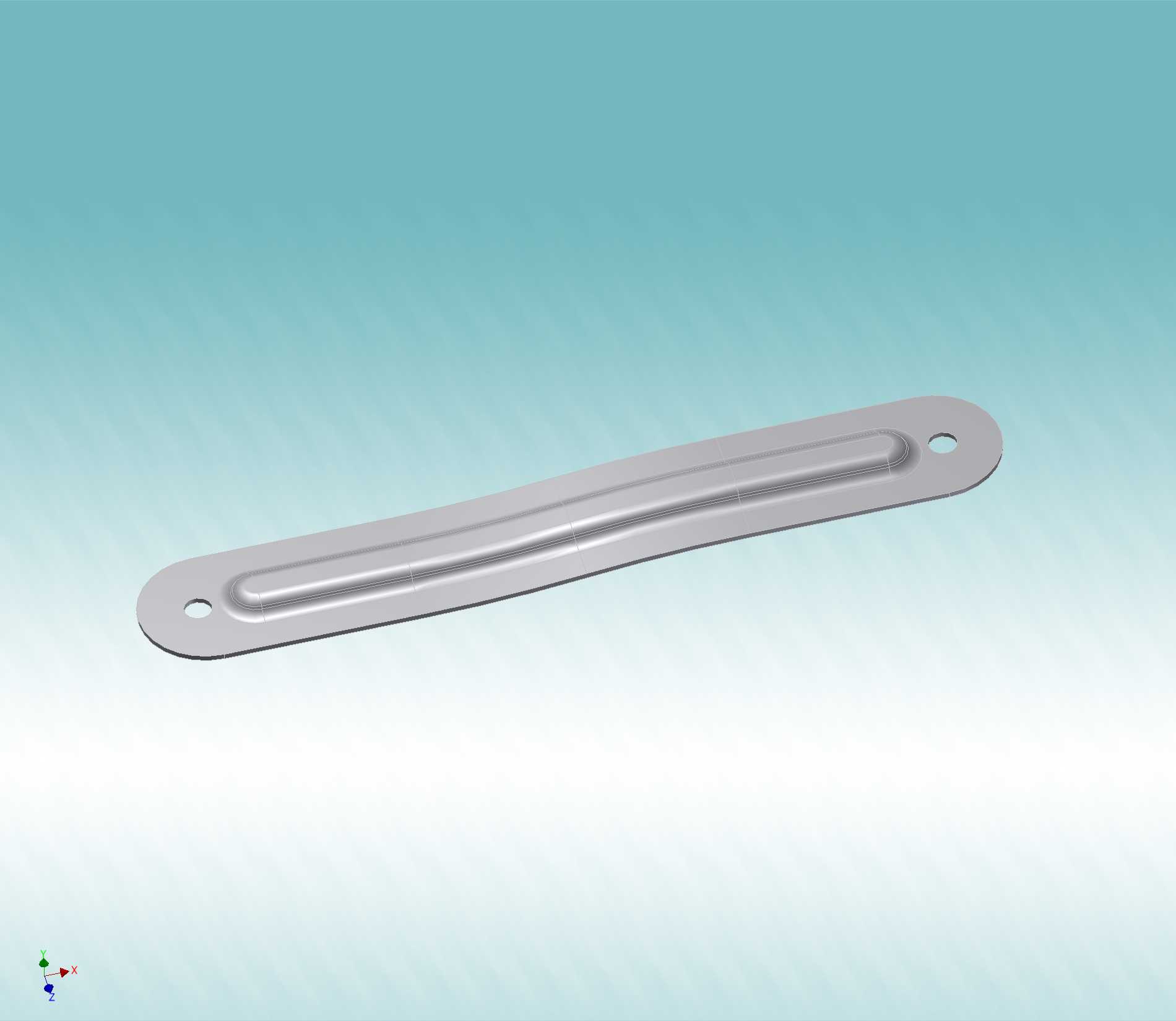

　　日常做钣金结构设计时，这类带规则排孔的折弯展开件是电控柜、设备护罩类产品里很常见的构件，很多刚入行的工程师容易在展开系数、孔位避让上踩坑，实际落地加工时经常出现折弯后孔位错位、装配间隙不均的问题。这个构件的主体采用等厚薄钢板加工，整体展开形态为对称式多段折弯结构，中间大平面区域作为构件的主体安装基面，两侧延伸的折边分别承担连接固定与通风散热的功能，其中一侧折边冲压有等距排列的圆形通孔，孔位间距严格匹配对应安装位的紧固件排布尺寸，避免折弯后孔位与安装螺柱出现偏移。从设计思路上看，这类钣金件首先要确定板材的折弯内R角，常规冷轧钢板折弯时内R取0.8-1.2倍板厚，对应的K因子根据实际加工车间的折弯机模具参数调整，

　　不能直接套用软件默认的展开系数，否则批量加工时每道折弯的累积误差会导致最终成型尺寸超差。排孔区域的设计特意预留了折弯避让距离，最靠近折弯线的一排孔与折弯线的距离大于2倍板厚，防止折弯过程中孔位被拉扯变形，出现椭圆、毛刺超差的问题。在实际应用场景中，这类构件常作为电气控制箱体的侧封板、自动化设备的走线护板，或是小型设备的外壳拼接构件，中间的大平面可以粘贴设备标识、安装操作按钮，带排孔的折边既可以通过紧固件与相邻构件完成拼接固定，也能兼顾设备内部的散热通风需求，避免密闭空间内电气元件积热升温。安装边界方面，构件的所有折弯边高度统一控制在15-25mm区间，既保证折弯后的结构刚性，避免构件受外力出现形变，

　　也不会因为折边过高导致内部元件安装空间被挤占，各段折边的端部都做了微小的倒角处理，去除冲压剪切产生的锐边，防止装配过程中划伤操作人员或是损坏内部线缆。设计时还特意在非安装面的折弯交汇处预留了工艺缺口，缺口尺寸匹配板厚设置，避免多道折弯交汇位置出现材料堆叠、凸起的问题，保证拼接时相邻构件的贴合面平整，不会出现缝隙不均、装配错位的情况。这类钣金件的成型工序一般是先通过激光切割完成外形与孔位的加工，再按照折弯线依次完成各道折边的冲压成型，全程不需要额外的焊接工序，加工效率高，批量生产成本可控，成型后的构件表面可根据实际使用需求做喷塑、镀锌等表面处理，适配不同工况下的防腐蚀、耐磨需求。做三维建模时，需要先绘制成型状态的构件模型，

　　验证各部分装配间隙是否符合要求，确认孔位与相邻构件的安装位完全对齐后，再切换到钣金模块生成展开图，展开图上需要清晰标注各道折弯线的位置、折弯方向与折弯角度，方便车间加工人员直接参照下料成型，避免反复核对尺寸耽误生产进度。
