古代连枷类软柄流星锤兵器三维结构

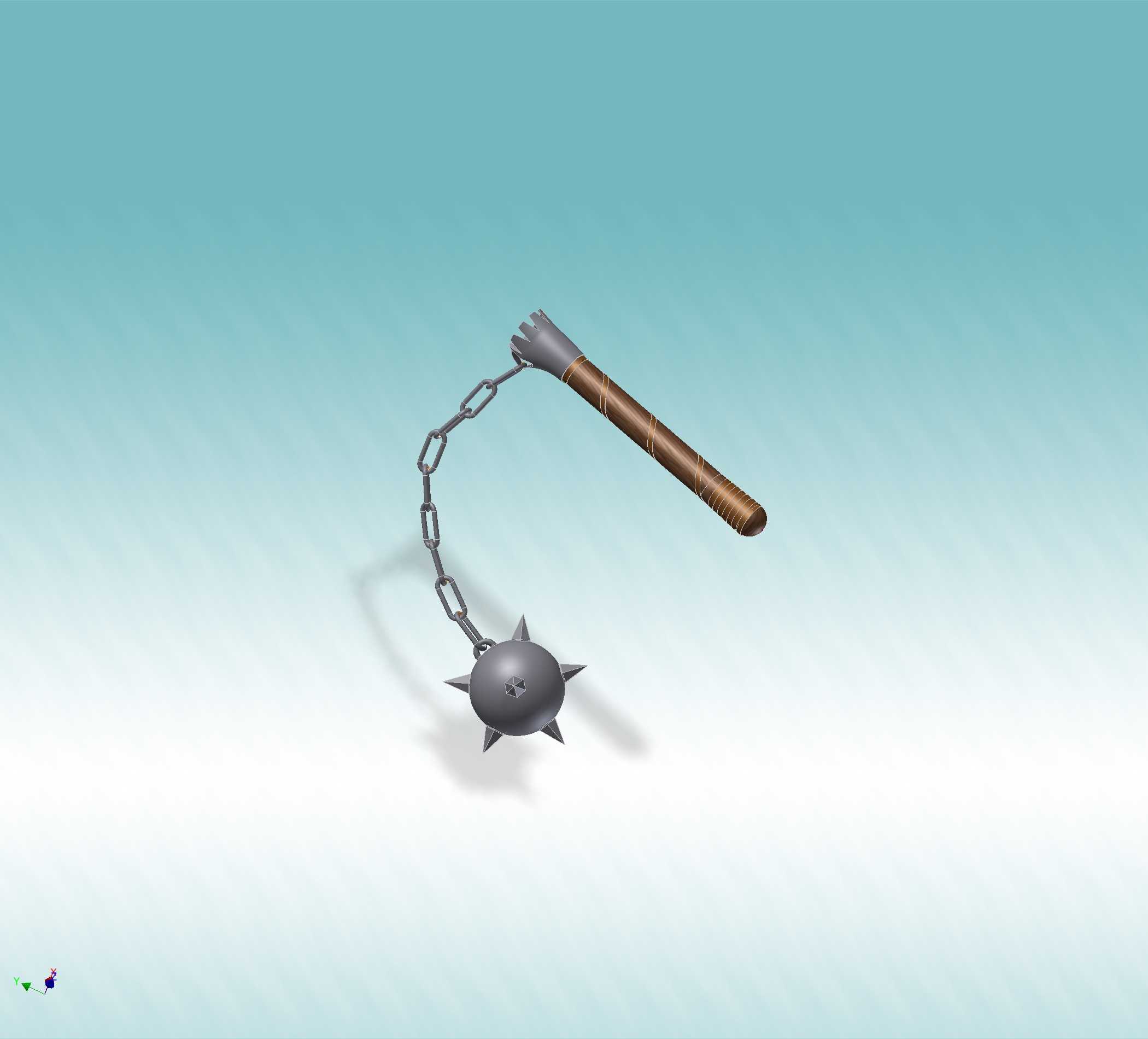

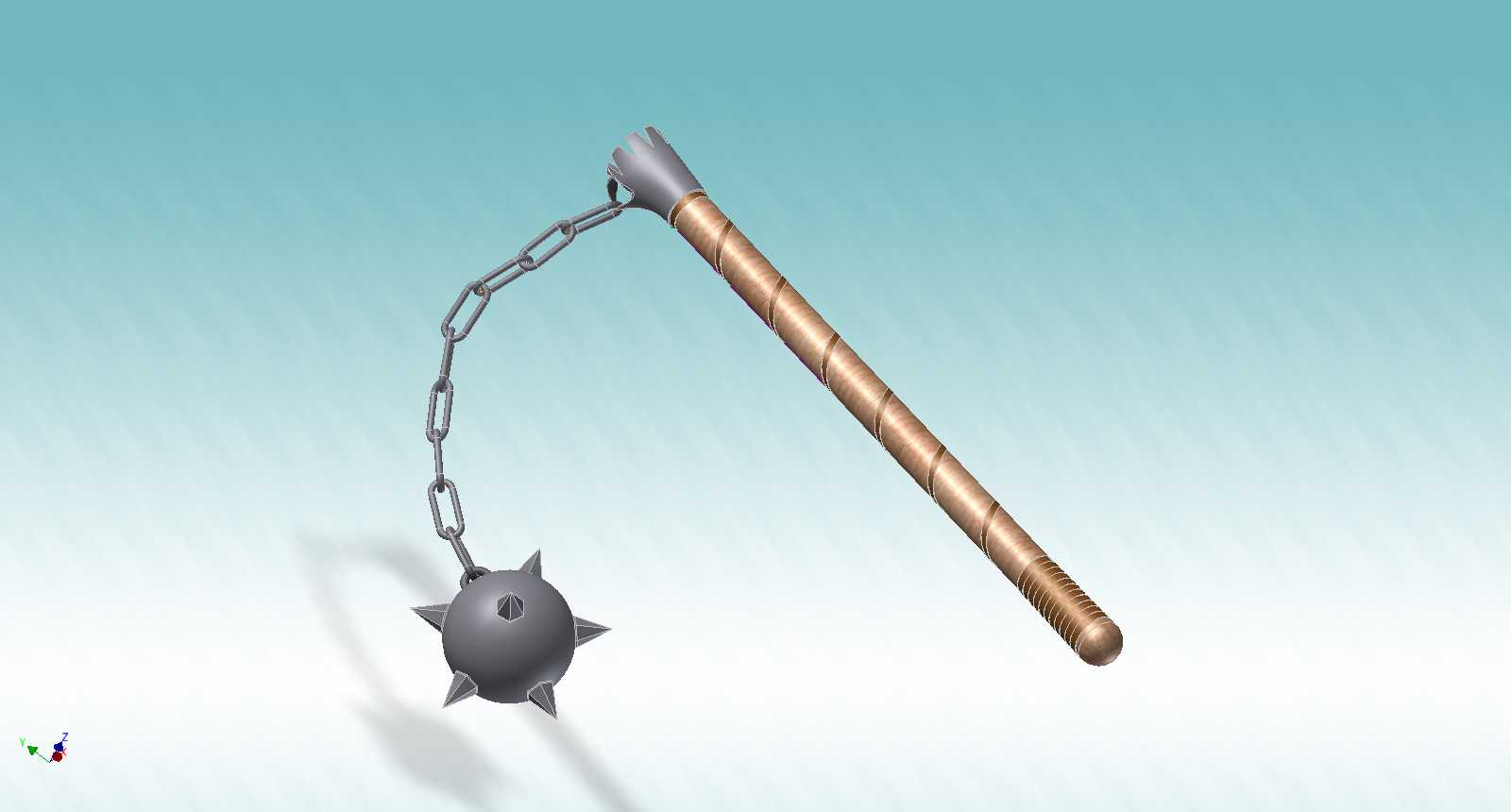

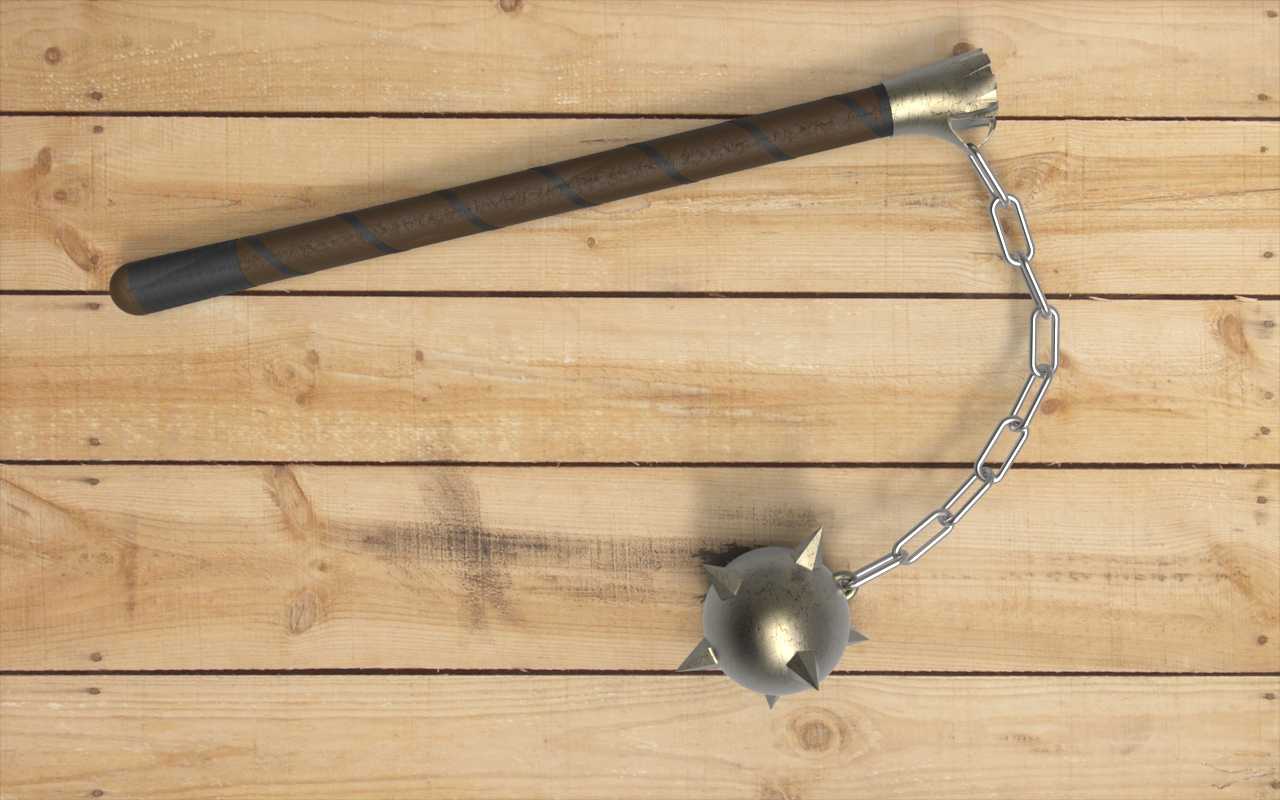

　　该结构属于传统软柄打击类冷兵器的复刻建模，整体由握持杆、连接链、打击锤头三个独立功能模块组成，在进行结构设计时，首先需要考虑握持段的人机工程适配性，握持杆采用变径圆柱结构，靠近尾端的位置做了滚花防滑处理，杆身缠绕防滑包覆层，握持段直径控制在28-32mm区间，整体杆长控制在450mm左右，适配成年男性单手握持的发力习惯，杆体前端做了收窄的连接耳结构，用于铰接连接链的首端，连接耳位置做了圆角过渡处理，避免应力集中导致的连接断裂问题。连接链采用标准闭口链环结构，单节链环的线径为5mm，链环内孔尺寸为15mm*25mm，整段链条共设置7节链环，总展开长度控制在180mm左右，链条两端分别通过铰接轴与杆体连接耳、锤头连接座配合，

　　铰接轴采用过盈配合压装，同时在轴端做了铆接防脱结构，避免挥舞过程中轴件脱出。打击锤头采用球形主体结构，球体直径为80mm，球体表面均匀分布8根锥形尖刺，单根尖刺的高度为20mm，根部直径12mm，尖刺与球体采用一体化结构设计，避免焊接连接带来的强度不足问题，球体朝向链条的一侧设置一体化连接座，连接座上开有横向铰接孔，与链条末端链环配合，球体整体做了等壁厚设计，内部为实心结构，保证打击端的重量集中在锤头位置，整体锤头重量控制在1.2kg左右，适配软兵器挥舞时的离心力发力逻辑。在实际使用场景中，这类结构依靠握持杆带动链条，通过链条的柔性传动将离心力传递到锤头，相比硬柄锤类结构，这类软柄兵器的打击角度更灵活，可以绕过格挡结构实施打击，

　　在古代步战、骑战场景中都有应用，建模过程中对各部件的配合间隙做了精准控制，链环之间的活动间隙控制在1mm，既保证链条可以灵活弯折转向，又不会因为间隙过大导致挥舞时出现卡链、晃量过大的问题，杆体表面的包覆层做了螺旋缠绕的纹理建模，还原实际缠绳的防滑结构，尾端做了圆弧收头，避免握持时尾端棱角划伤手部。锤头的尖刺做了圆锥过渡处理，尖刺根部与球体衔接位置做了R3的圆角，避免应力集中导致尖刺受冲击断裂，整体结构的重心位置控制在距离握持段尾端350mm的位置，也就是靠近杆体前端的位置，保证握持时不会因为锤头过重导致手腕负担过大，同时挥舞时可以借助链条的活动范围将打击半径延伸到650mm左右，相比同长度的硬柄兵器，打击覆盖范围更大。

　　建模时对各活动部件的运动边界做了验证，链条的最大弯折角度可以达到180度，锤头可以绕链条末端做全周转动，不存在结构干涉问题，杆体的连接耳位置做了加厚处理，厚度达到8mm，能够承受挥舞时链条传递的最大拉力，按照成年人最大挥臂速度计算，连接位置需要承受的瞬时拉力可以达到1200N，加厚的连接耳结构完全可以满足该强度要求。锤头表面做了哑光金属质感的结构处理，还原古代锻打铁制品的表面质感，杆体的包覆层做了铜色纹理处理，对应古代兵器常用的铜箍、缠绳配装结构，各部件的连接位置都做了贴合实际加工工艺的结构设计，没有出现违背传统金属加工工艺的异形结构，所有铰接位置的轴件都做了隐藏式设计，从外观上看不到突出的轴端，还原实器的外观完整性。
