手压式两用塑料浇花喷雾壶结构设计

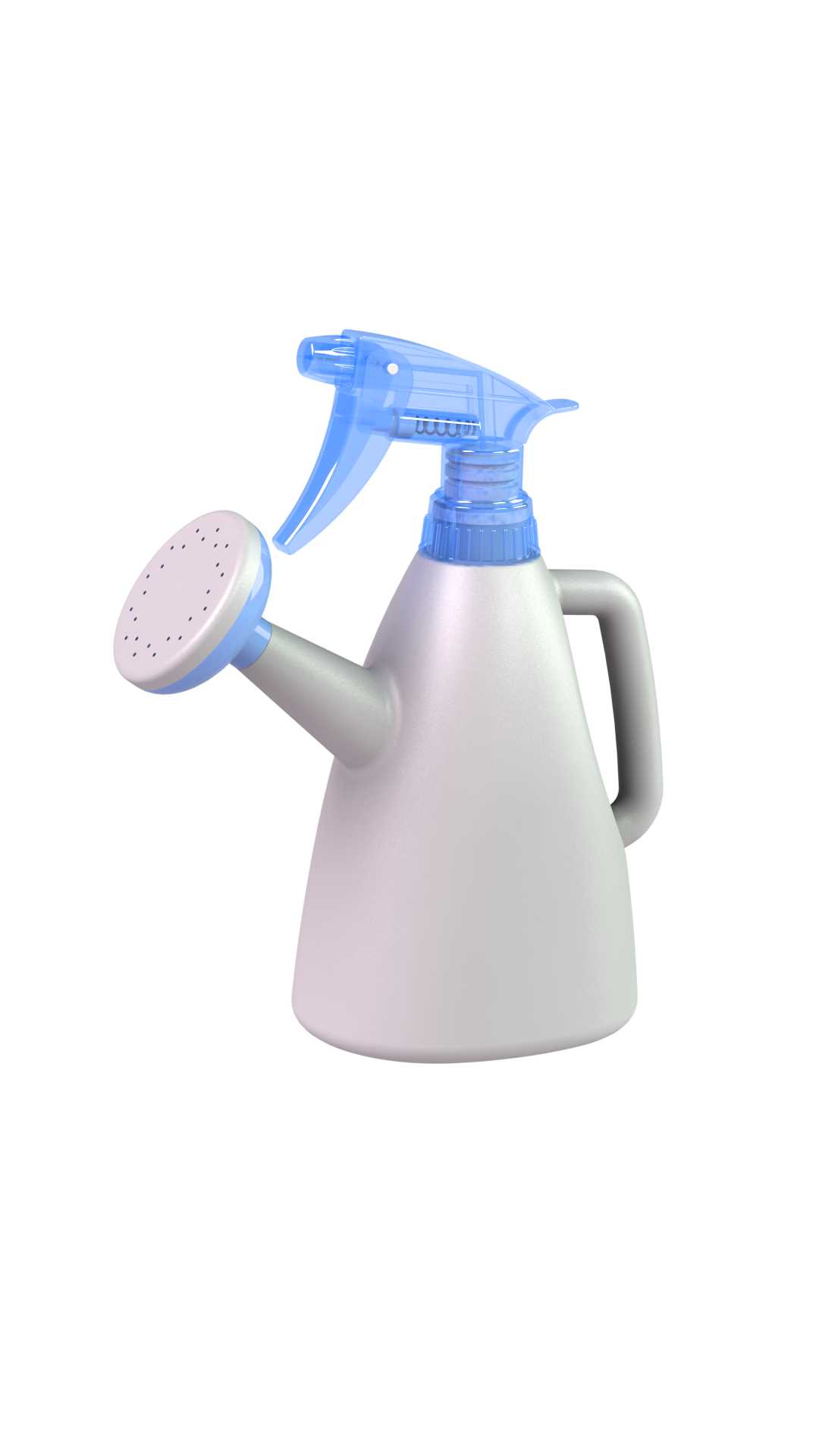

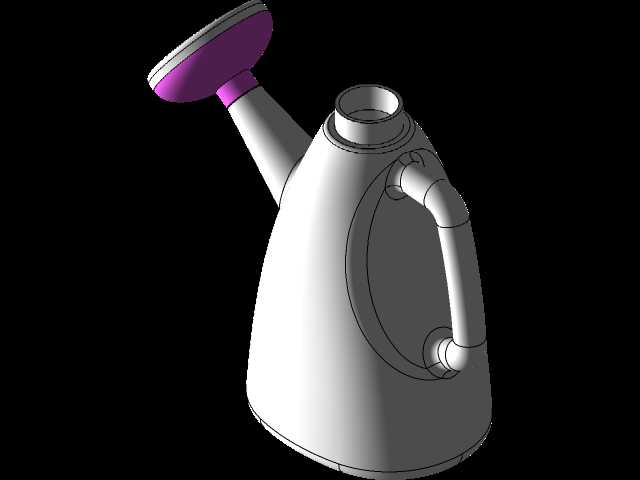

　　日常园艺养护、家庭清洁消杀场景中，这类手压式两用喷雾壶是普及率极高的手持小型容器，区别于单一功能的压力喷壶，它同时整合了长嘴直流洒水与扳机雾化喷射两种出水模式，能覆盖不同场景的使用需求。从结构设计逻辑来看，壶身采用上窄下宽的锥台造型，底部做了加厚的平底支撑边，放置时的重心落在壶身下半段，即使盛装液体达到额定容量的八成，放置在倾斜角度不超过15度的台面上也不会发生侧翻，壶身侧面的一体化弧形把手，握持位置做了内凹的弧度贴合手掌轮廓，把手与壶身的连接位置做了圆弧过渡加强筋，避免长期握持受力后连接位置出现应力发白甚至断裂的问题。壶盖位置集成了两套出水组件，一套是向前延伸的长嘴洒水通道，长嘴末端的出水头均匀分布了数十个细小的直流出水孔，

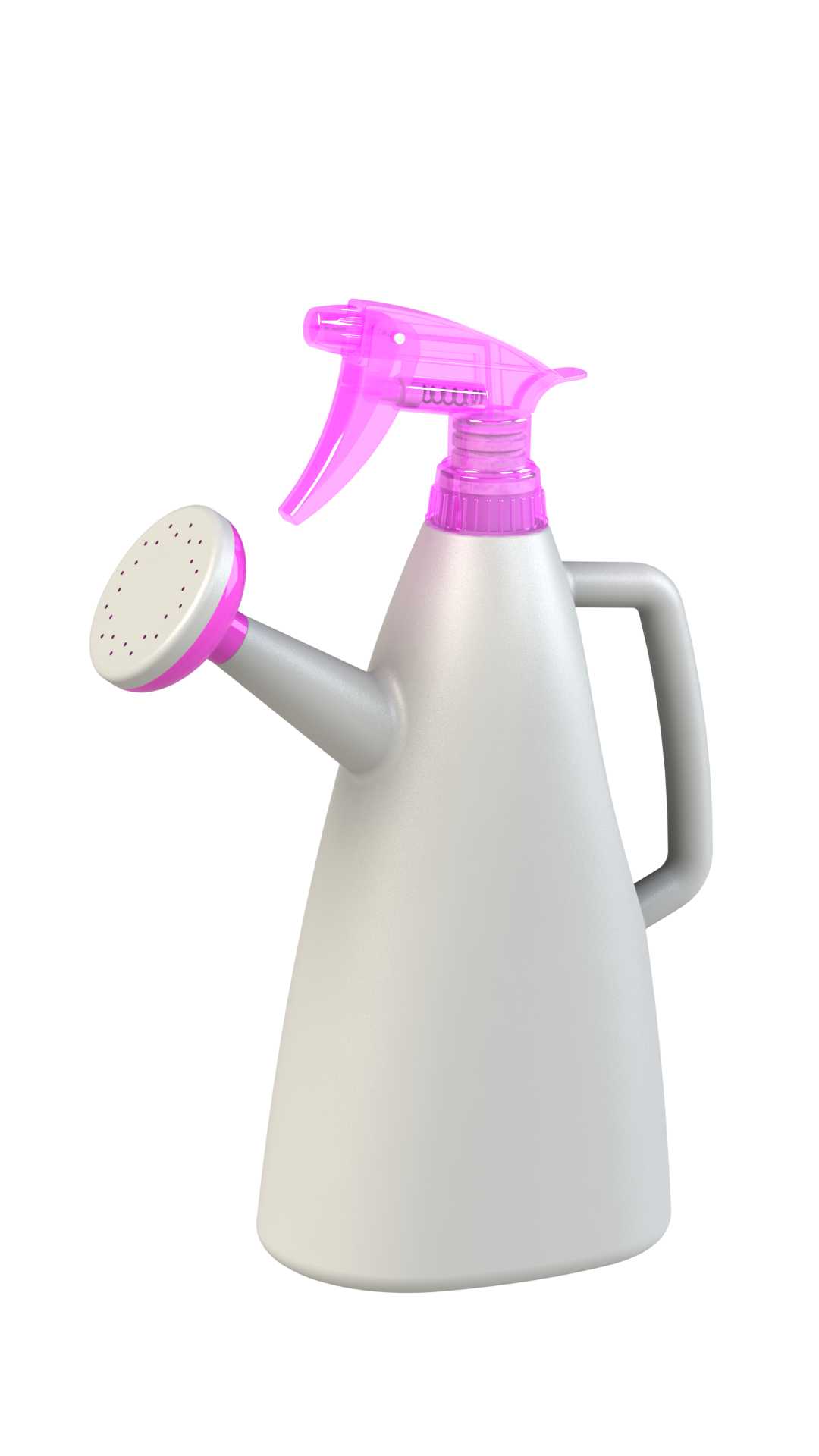

　　孔道做了0.5度的脱模斜度，注塑成型后不会出现毛边堵塞孔道的问题，需要给植物根部浇灌时，倾斜壶身就能让液体顺着长嘴直流流出，不会顺着壶身外壁流到使用者手上；另一套是透明粉色扳机式喷雾组件，扳机位置做了多道防滑凸棱，手指按压时的施力行程控制在15毫米左右，按压力度控制在15牛上下，普通成年人单指就能轻松按压触发，不需要借助额外的臂力，喷雾头内部的涡流腔结构能将加压后的液体打散成直径0.1到0.3毫米的雾化颗粒，喷射覆盖范围在距离喷头30厘米位置能达到直径25厘米的圆形区域，适合给植物叶面喷水增湿，或是喷洒稀释后的清洁药剂、消杀液体。设计过程中充分考虑了塑料件的成型工艺特性，所有外露的棱边都做了R1以上的圆角处理，

　　既避免注塑时出现应力集中，也能防止使用过程中锋利边缘划伤使用者；壶身与壶盖的连接采用标准的三角螺纹配合，螺纹配合长度控制在3圈半，拧紧后能承受0.2兆帕的内部压力不会出现漏液，螺纹位置预留了密封胶圈的安装槽，胶圈采用耐常见弱酸弱碱的丁腈橡胶材质，长期接触园艺肥料、稀释消毒水也不会出现腐蚀溶胀的问题。从安装边界来看，这款喷雾壶整体最大外径约140毫米，含长嘴的总长度约220毫米，含扳机的总高度约180毫米，日常放置时占用的台面空间不到A4纸的六分之一，普通家庭的储物柜侧袋、园艺工具收纳箱都能轻松容纳，不需要预留额外的安装空间。扳机组件的内部活塞采用小阻力的橡胶皮碗结构，每次按压的抽液量控制在1.2毫升左右，

　　连续按压时能保持稳定的雾化效果，不会出现压力忽大忽小、喷雾断断续续的问题；长嘴洒水组件与壶身内部的连通位置做了防回流结构，当壶身直立放置时，残留在长嘴内的液体不会回流到壶身内造成液体污染，也不会在下次使用时出现漏液滴漏的情况。针对塑料材质的老化特性，壶身主体采用耐冲击的PP材质注塑成型，正常户外日晒环境下使用两年以上不会出现材质变脆开裂的问题，透明的扳机与喷头装饰件采用半透明PET材质，既能看清内部活塞的运动状态，也具备足够的抗冲击性能，即使从1米高度跌落到水泥地面，也不会出现碎裂漏液的情况。
