带滑轮组结构的起重机吊钩三维设计

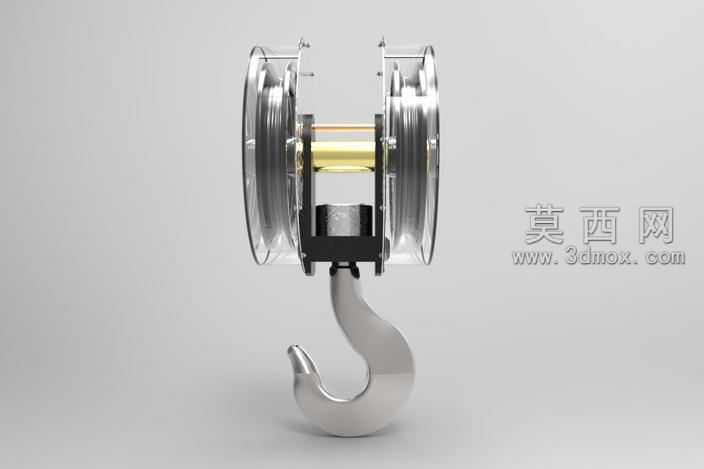

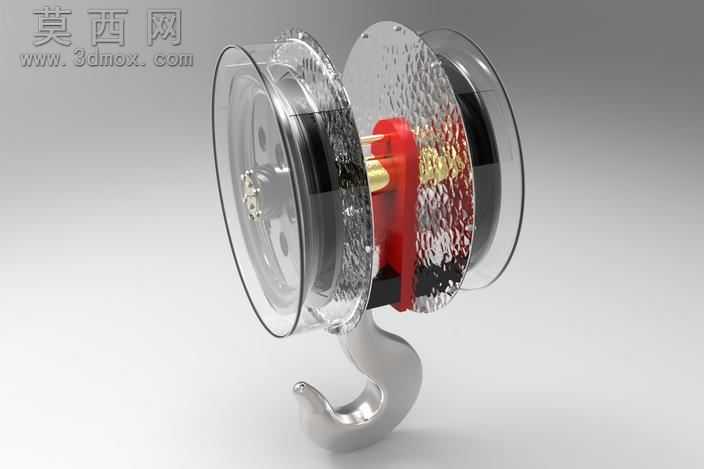

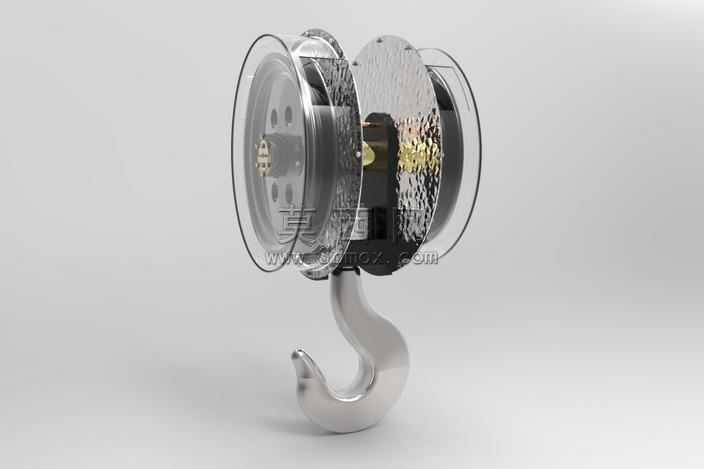

本作品为起重机吊钩总成三维模型，建模阶段采用参数化设计思路，先依据起重吊钩的通用设计规范确定各部件比例尺寸，以吊钩钩体的曲率中心为基准定位整体装配坐标，依次完成钩体、滑轮组、芯轴、夹板、紧固件等部件的独立建模。钩体部分采用扫掠特征生成基础曲面，对钩尖承重接触面、钩颈过渡区域做圆角优化处理，避免应力集中的结构缺陷，还原锻造吊钩的流线型外形特征。滑轮组部分严格还原双滑轮的装配结构，对滑轮轮槽的弧度、轮缘厚度做精准建模，匹配起重钢丝绳的适配尺寸，滑轮两侧的防护夹板采用半透明材质渲染，既清晰展示内部芯轴、衬套的装配关系，也还原实际产品中防护板的视觉质感。材质设置上，吊钩钩体赋予抛光金属材质，调整金属粗糙度参数模拟锻造吊钩的哑光金属质感，芯轴、连接销等部件赋予黄铜金属材质，与钩体形成视觉区分，滑轮部件采用透明玻璃材质搭配高反光参数，模拟工程塑料或钢化玻璃滑轮的通透效果，红色的夹板固定件赋予高饱和度烤漆材质，强化结构的层次区分。渲染阶段采用三点布光方案，主光源从侧上方打亮模型整体轮廓，辅光源补全暗部细节避免结构死黑，背景采用渐变灰色突出模型主体，通过半透明夹板的折射效果清晰展示内部滑轮与芯轴的装配逻辑，完整呈现吊钩总成的结构组成。设计过程中重点考量各部件的装配干涉检查，确保芯轴与滑轮内孔、夹板安装孔的配合尺寸符合公差要求，钩体与滑轮架的连接位置做加强结构处理，还原实际起重吊具的受力结构特点，整体模型结构完整，各部件可拆分用于装配演示、工程出图等场景。
