多层工业厂房钢结构框架三维设计作品

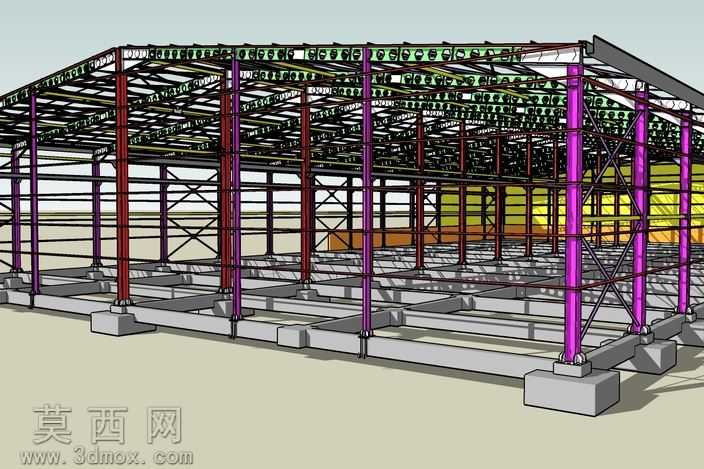

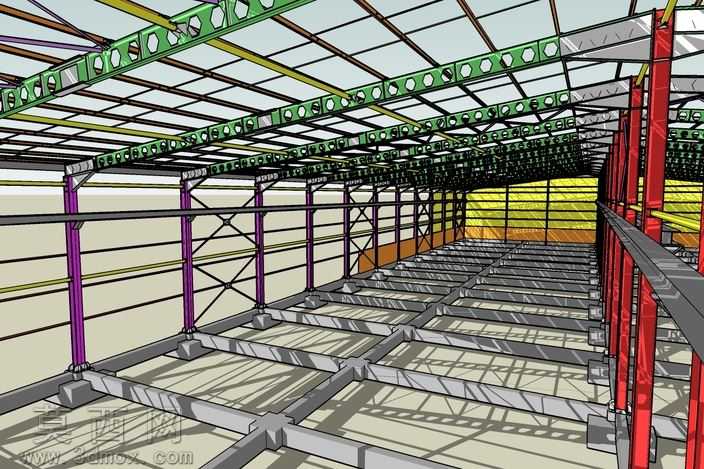

本作品为多层工业厂房配套的钢结构承重框架三维建模成果，建模过程中严格遵循工业建筑钢结构设计规范，先完成整体轴网定位搭建，再逐一构建各结构构件。首先完成混凝土独立基础的建模，每个基础对应钢柱落点，预留柱脚锚固的构造节点，还原基础与地基衔接的承力结构形态。主体竖向构件区分不同承重区域的钢柱规格，外侧承重柱采用大截面型钢，内部承重柱根据上部荷载匹配对应截面，柱身通过不同色彩材质区分构件类型，清晰展示竖向传力路径。水平构件部分搭建了多层主次梁体系，主梁沿厂房跨度方向布置，次梁垂直于主梁铺设形成楼盖承重网格，梁与柱的连接节点还原了刚接构造细节，保证结构整体抗侧刚度。为提升结构整体稳定性，在柱间、梁间布置了交叉式钢支撑，支撑构件采用细截面型钢，沿结构纵向、横向分区设置，有效传递水平荷载，避免结构在荷载作用下产生过大侧移。屋面部分的钢梁按照屋面排水坡度做了起坡处理，配套布置屋面檩条构件，还原屋面系统的承重层次。材质设置上，混凝土基础采用哑光灰色混凝土材质，还原水泥构件的粗糙质感；不同规格钢柱分别采用紫红色、暗红色金属漆材质，区分承重等级；钢梁、支撑采用深灰色金属材质，还原钢结构出厂时的防锈底漆质感，所有金属构件都添加了轻微的反光效果，模拟钢材的表面特性。建模过程中对所有构件的交接位置做了精细化处理，避免构件穿插错位，柱脚与基础的连接位置还原了锚栓、垫板的细部构造，梁与柱的连接位置还原了加劲肋、连接螺栓的排布细节，整体模型完整呈现了钢结构厂房从基础到屋面的完整传力体系，可用于钢结构施工交底、结构方案展示、配套起重设备布置规划等场景，清晰展现了大跨度多层钢结构厂房的结构逻辑与构造特点，为后续的管线排布、设备安装预留了合理的空间位置，匹配工业厂房内部生产作业、起重设备运行的空间需求。
