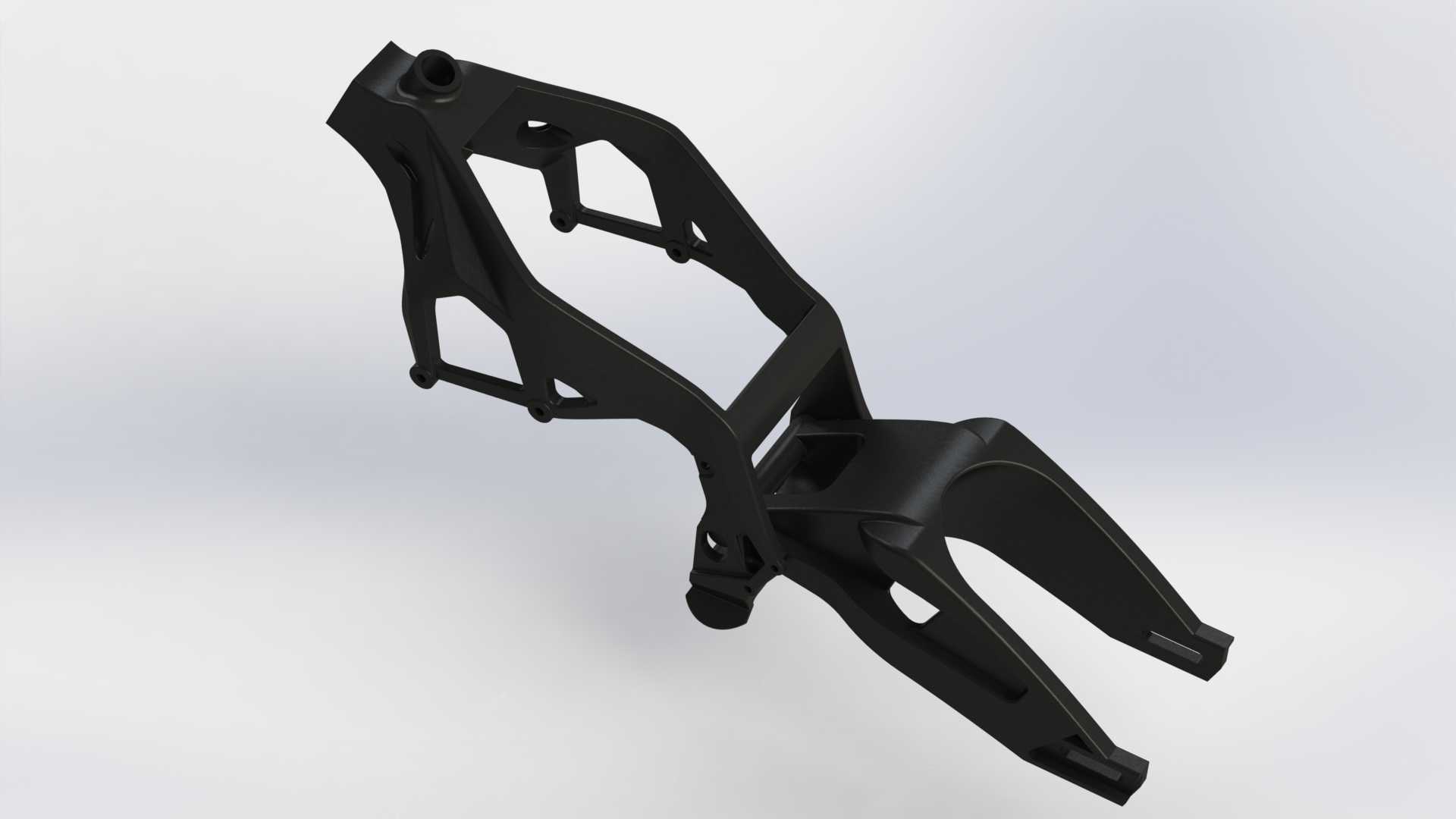

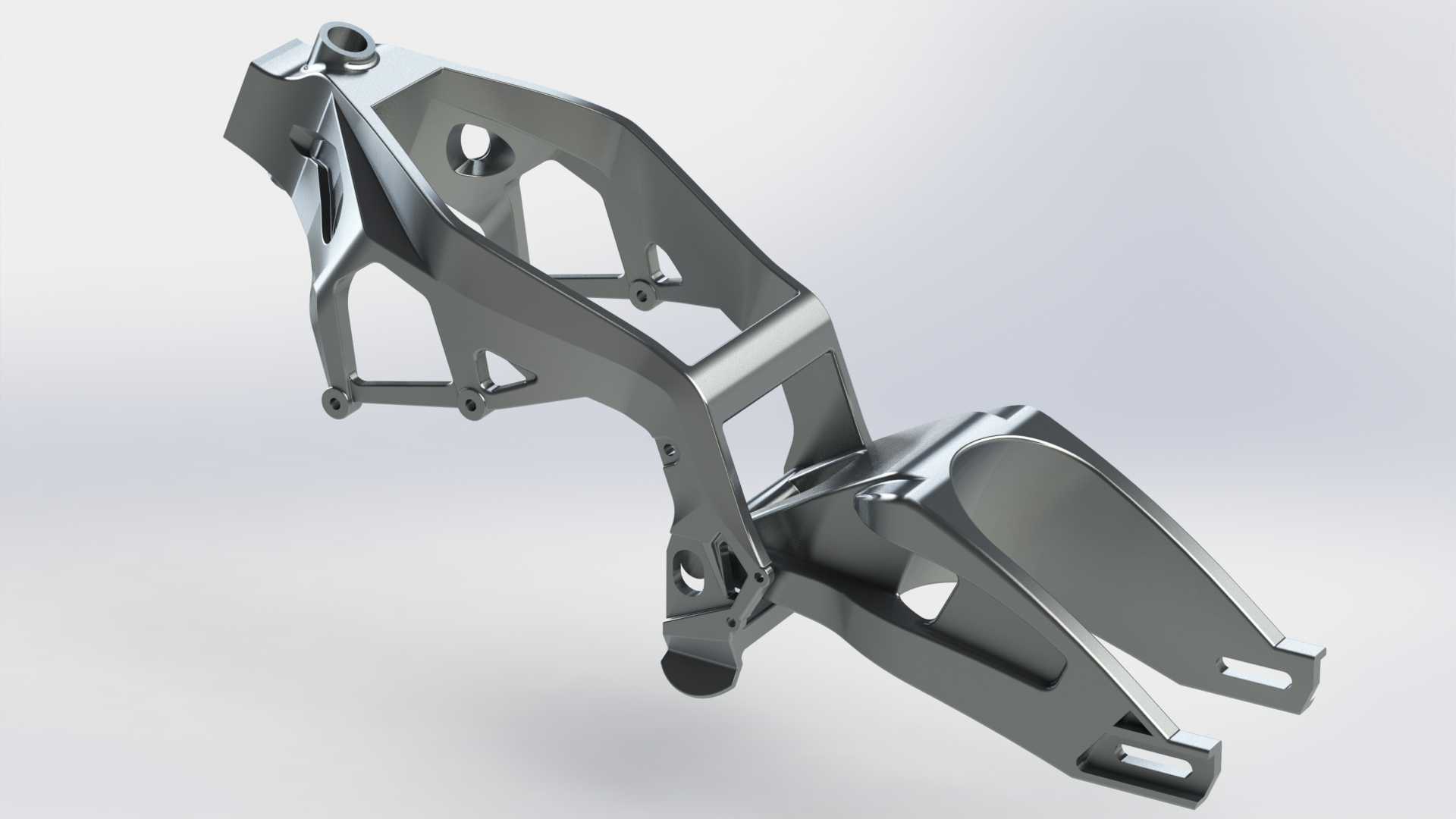

摩托车底盘摇臂结构三维设计

　　摩托车底盘摇臂作为后悬挂系统的核心承载构件，直接决定了车辆行驶过程中的后轮循迹性、载荷传递效率与骑行操控质感，在街车、仿赛、越野摩托等不同品类车型中，摇臂的结构形态会根据使用场景做针对性调整，比如越野车型会强化摇臂的抗冲击冗余量，仿赛车型会侧重摇臂的侧向刚度与轻量化平衡。本次设计的摇臂结构参考公升级运动摩托的底盘布局逻辑，建模过程中以侧视轮廓为核心基准，对前部铰接区域、顶部安装位的尺寸做工程化估算，所有结构过渡均遵循金属构件的应力传导路径设计，避免出现直角突变带来的应力集中问题。

　　从实际功能来看，摇臂前端通过铰接衬套与车架主体连接，形成可绕固定轴摆动的转动副，后端预留后轮轴安装槽与刹车卡钳、后减震器的连接点位，行驶过程中路面传递的颠簸冲击会通过后轮传导至摇臂，再经摇臂传递给后减震器完成冲击过滤，急加速、紧急制动时的纵向载荷，过弯时的侧向载荷也都会通过摇臂完成车架与后轮之间的力流传递，因此摇臂的结构刚度直接影响车辆的操控极限，刚度不足会出现过弯时后轮摆动、制动时摇臂形变过量的问题，刚度过剩则会带来不必要的簧下质量增加，反而降低减震系统的响应速度。

　　设计过程中优先梳理了各安装点位的边界约束：前端铰接孔的同轴度需要控制在合理公差范围内，避免安装后出现转动卡滞；后轮轴安装槽的开口宽度与后轮轴直径保持间隙配合公差，槽体两侧的加强筋沿载荷传导方向布置，抵消后轮驱动时的扭转力矩；后减震器的上连接点位根据减震器行程做运动校核，确保摇臂在全行程摆动过程中不会与减震器、车架周边构件发生运动干涉；刹车卡钳的安装座位置与刹车盘的相对尺寸严格匹配，避免出现刹车偏磨、卡钳与轮辐剐蹭的问题。

　　结构形态上采用了镂空式桁架布局，在主承载梁的非应力集中区域做减重开孔处理，所有开孔边缘均做圆角过渡，主承力部位的壁厚根据受力大小做差异化设计，铰接点位、安装座位置做局部加厚处理，非承载区域适当减小壁厚，在保证整体结构强度满足使用要求的前提下，尽可能降低构件自身重量，优化车辆的簧下质量配比。摇臂的外形轮廓充分考虑了量产加工的工艺可行性，所有弯折角度、加强筋布局都适配铸造或焊接加工的工艺要求，不存在无法脱模、焊接可达性差的结构死角，表面过渡顺滑，没有突兀的凸起或凹陷，既可以降低行驶过程中的风阻，也能减少加工过程中的应力残留。

　　从安装边界来看，摇臂的整体宽度需要匹配车架后平叉安装位的开档尺寸，前端铰接孔的中心高度与车架安装座的中心高度保持一致，后轮安装位的宽度适配对应规格后轮的轮毂宽度，后减震连接点的位置与减震器的安装长度、行程参数匹配，确保装配后整车的后悬挂几何处于设计合理区间，不会出现减震器预压异常、后轮定位偏移的问题。建模过程中对摇臂的摆动行程做了完整的运动仿真校核，确认在最大压缩、最大伸长两个极限位置，摇臂与周边的排气管、后挡泥板、链条等构件都保留足够的安全间隙，不会出现运动干涉。

　　对于结构设计从业者而言，这类承载类构件的建模核心不是单纯复刻外观，而是要先理清构件的力流传递路径，明确每个安装点位的功能需求与约束边界，再去做结构形态的优化，不能为了追求外观的轻量化效果随意在主承力梁上开孔，也不能为了保证强度盲目增加壁厚导致重量超标，需要在刚度、强度、重量、加工成本几个维度之间找到最优平衡点。这个摇臂模型的结构逻辑可以直接应用在中小排量运动摩托的底盘设计参考中，也可以作为同类悬挂承载构件的建模参考模板，帮助设计人员快速理清后平叉类构件的设计要点与安装约束逻辑，减少前期方案设计阶段的校核工作量。
