摩托GP风格燃油箱及风箱盖结构设计

　　这款燃油箱与风箱集成盖件，核心适配大排量运动型摩托的动力舱外围防护与流体导向需求，日常使用场景覆盖赛道竞速、公路运动骑行两类核心工况，既要承担燃油加注口的密封防护功能，也要为进气风箱提供外侧导流覆盖，同时兼顾高速行驶下的空气动力学减阻作用。

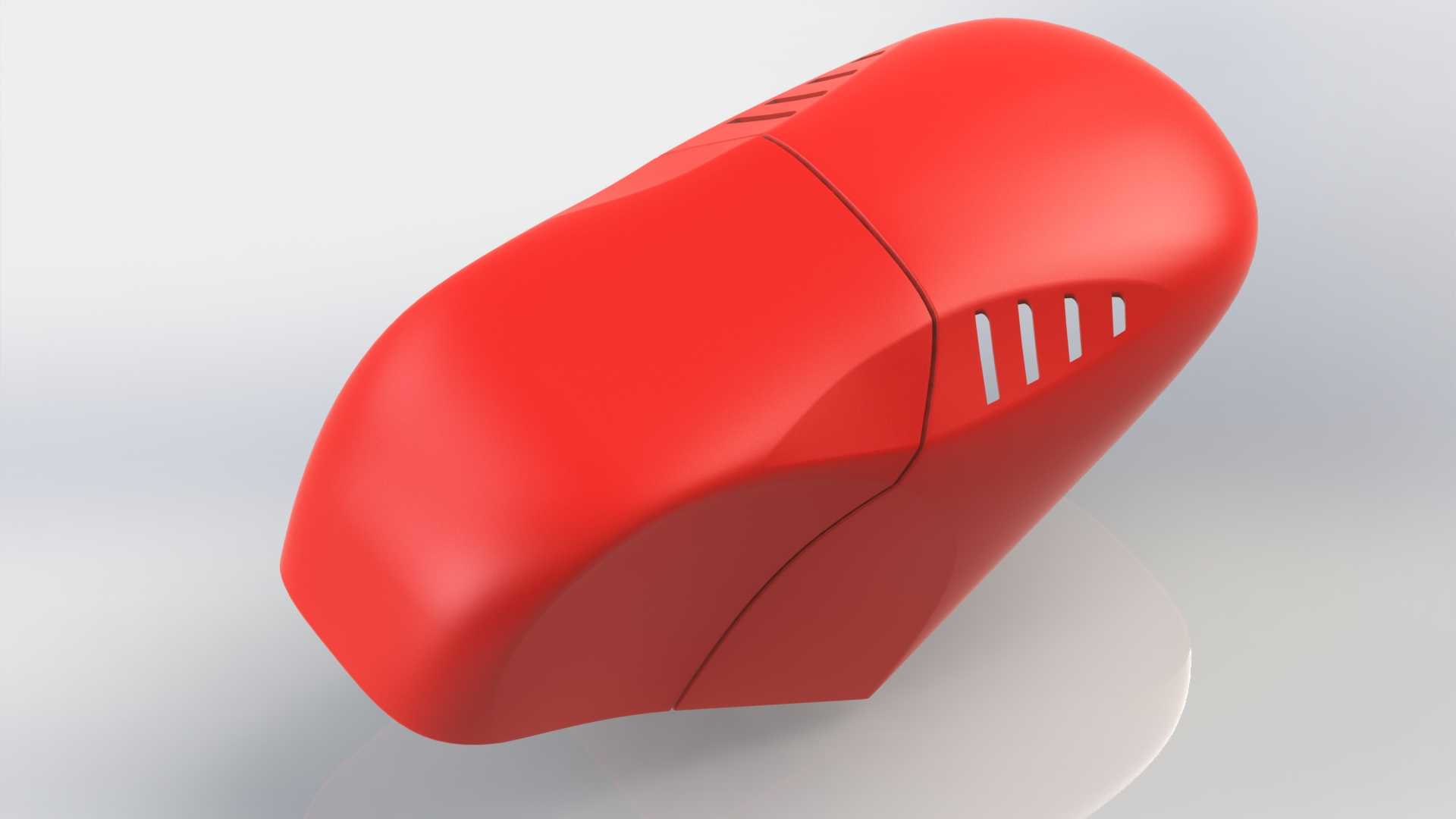

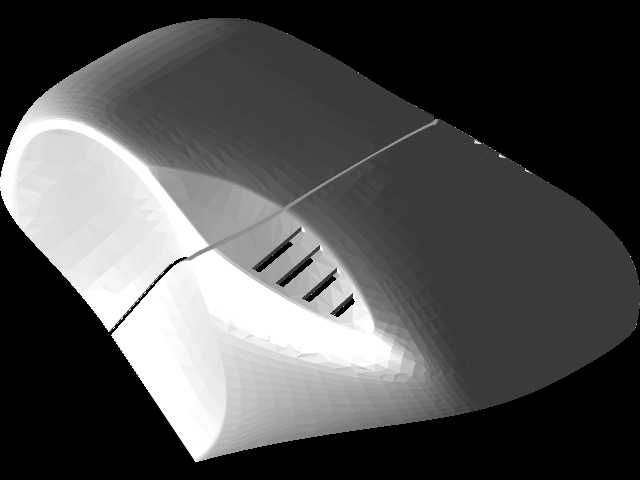

　　设计阶段首先参考了MotoGP赛事中厂队赛车的油箱曲面走势，没有采用民用通勤摩托方正的油箱盖造型，整体曲面顺着骑行时骑手腿部夹持的自然弧度做过渡，上表面的流线型凸起从靠近车把的位置向车尾方向逐步收窄，既能够在高速行驶时引导正面来流向车身两侧分流，减少正面迎风的紊流区，也能让骑手在弯道侧挂时腿部与车身的贴合度更高，不会因为造型突兀出现硌腿、夹持不稳的问题。风箱盖区域的侧面开槽并非装饰性设计，每一处开槽的角度都对应进气风箱的负压引流方向，车辆高速行进时，气流通过侧槽进入盖件与风箱主体的夹层，能够在进气口位置形成稳定的正压区，提升高转速下的进气效率，同时开槽的边缘做了0.8mm的圆角过渡，避免长期气流冲刷产生的风切噪音，也防止骑行中飞溅的砂石直接冲击风箱进气滤芯。

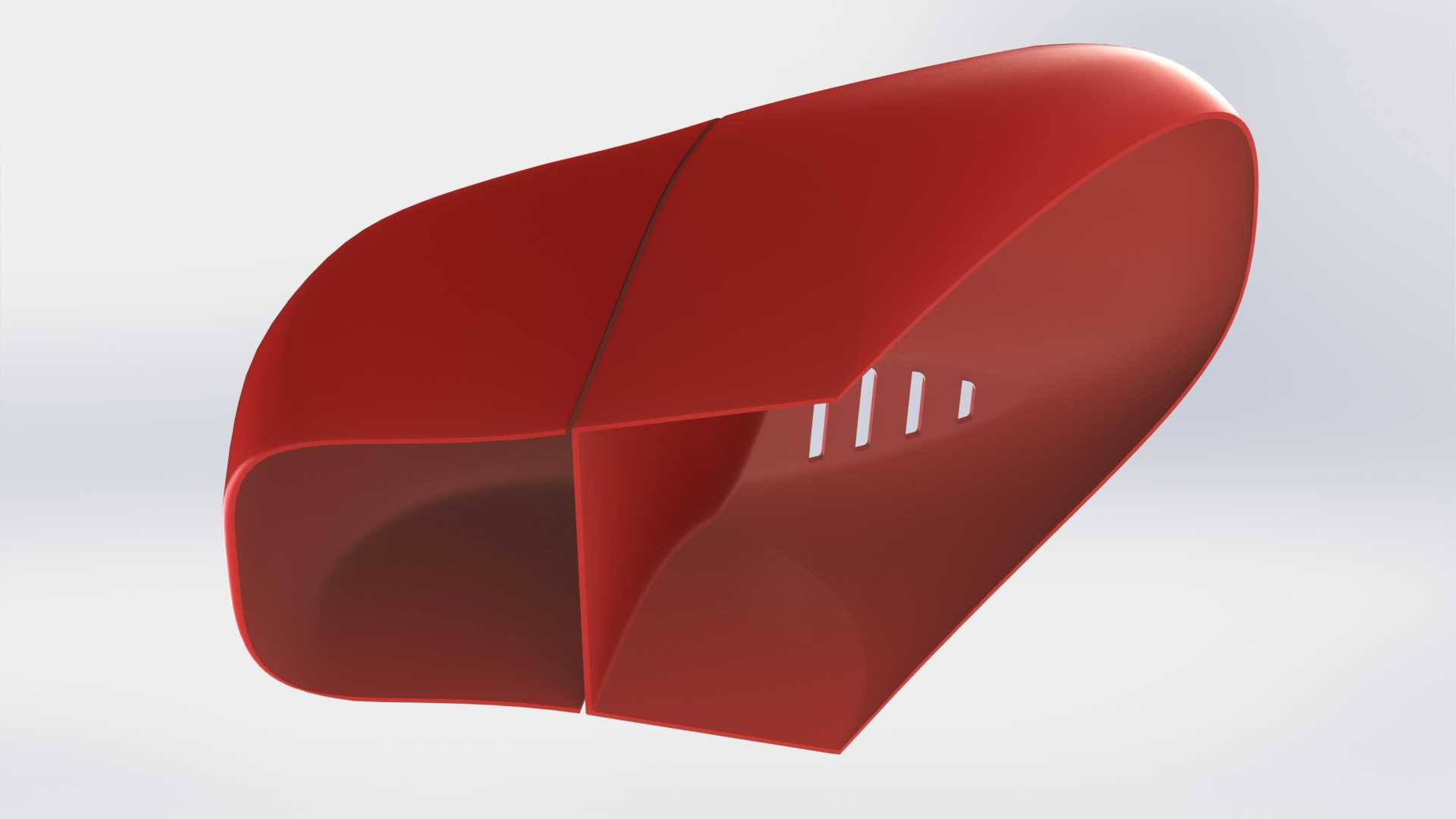

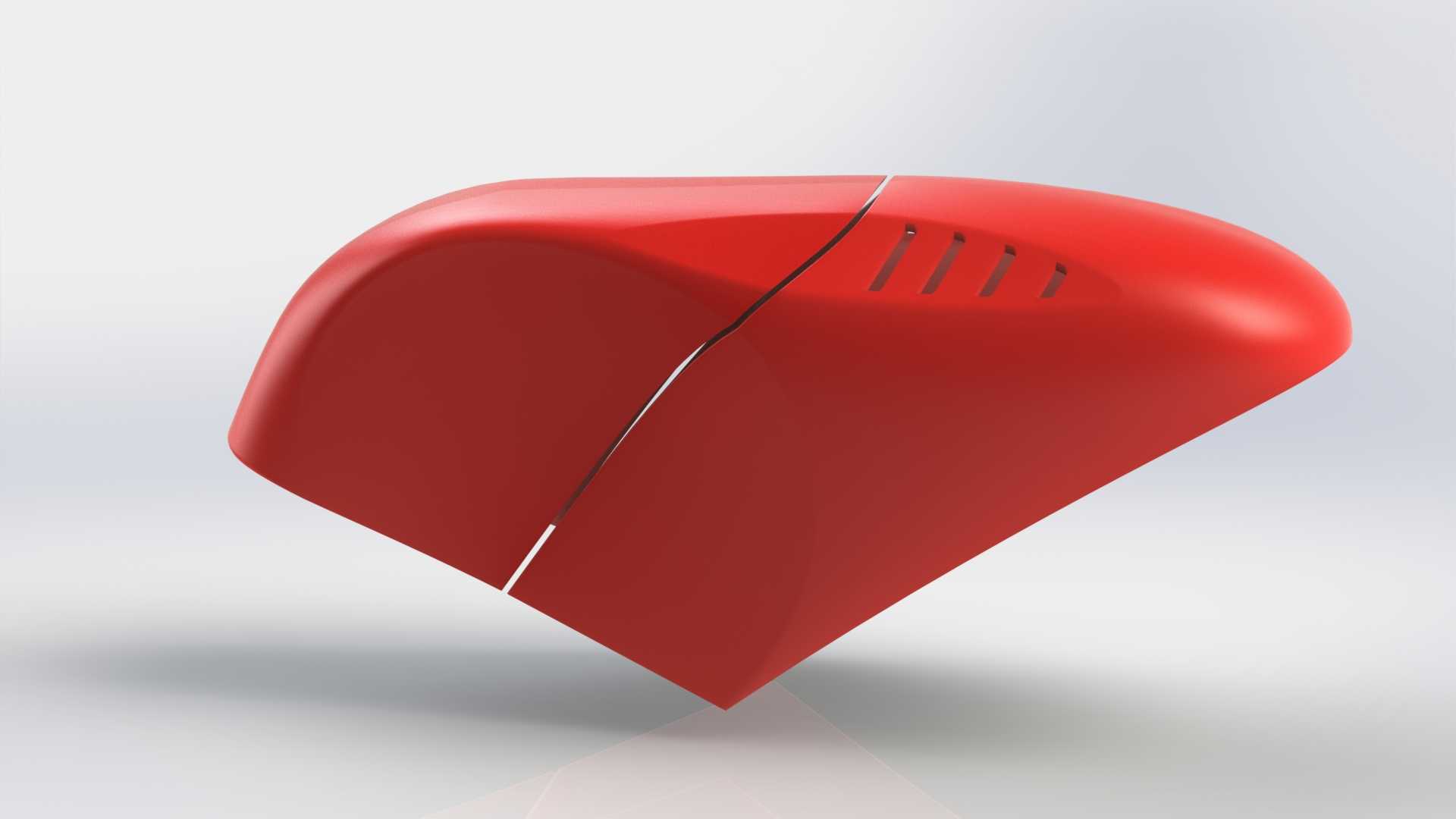

　　结构设计上，盖件采用分体拼合的壳体结构，两个半壳的拼接缝顺着曲面的曲率走向布置，没有选择在平面区域做直缝拼接，而是沿着曲面应力最小的分型线排布，拼接位置采用堆焊工艺做密封连接，焊后打磨与曲面齐平，既保证了壳体的整体结构强度，也不会因为拼接缝破坏整体的流线造型。盖件内侧预留了3mm厚度的密封胶条安装槽，对应燃油箱加注口的法兰边做了一圈环形定位凸台，安装时凸台卡入法兰的定位槽内，配合密封胶条能够实现IP67级的密封效果，避免雨天骑行或者高压洗车时水分渗入油箱，也能防止车辆倾倒时燃油从加注口缝隙渗漏。

　　安装边界方面，盖件整体的最大外轮廓尺寸控制在长320mm、宽180mm、高120mm的范围内，底部的安装孔位完全适配主流大排量运动摩托的油箱加注口标准法兰尺寸，四个固定点的位置公差控制在±0.1mm以内，不需要额外做改装支架就可以直接替换同规格的原厂油箱盖组件。盖件内侧与风箱对应的位置预留了15mm的安全间隙，不会因为车辆行驶中的振动磕碰风箱外壳，同时在靠近油箱侧的内壁做了防静电涂层处理，避免车辆运行中静电积累带来的安全隐患。

　　实际使用中，这款盖件的曲面弧度经过多次风阻模拟优化，相比原厂方正造型的油箱盖，在120km/h时速下能够降低车头区域约8%的迎风阻力，侧面的导流槽还能减少骑手腿部受到的正面气流冲击，提升长途高速骑行的舒适度。壳体采用的拼焊结构相比一体注塑的同尺寸盖件，抗冲击强度提升40%以上，即使发生低速倒车，盖件接触地面时也能顺着曲面滑开，不会出现直接碎裂的情况，能够对下方的油箱加注口和风箱外壳形成有效防护。堆焊位置的焊缝经过打磨抛光后与整体曲面完全顺滑过渡，不会出现应力集中的问题，长期在户外日晒雨淋的工况下，焊缝位置也不会因为应力释放出现开裂、渗水的问题。
