多卡位壁挂式清洁工具收纳吊架结构

　　在商用物业保洁、家政服务站点、家用清洁工具收纳场景中，零散放置的扫帚、拖把、长柄清洁刷往往存在倚靠墙面易滑落、刷头积水易发霉、工具混放拿取效率低的问题，这款多卡位壁挂式收纳吊架正是针对这类痛点设计的墙面固定收纳构件。从实际使用场景来看，该吊架可安装于保洁工具房墙面、家政服务站工具墙、家庭阳台侧墙、商用卫生间清洁角等位置，单排结构可同时容纳5件长柄清洁工具，两端的锁紧旋钮可适配不同直径的工具杆，不管是常见的22mm直径金属拖把杆，还是28mm直径的塑料扫帚杆，都能通过端部的弹性卡爪配合侧边的蓝色弹性卡扣实现双重固定，避免工具受外力触碰滑落。

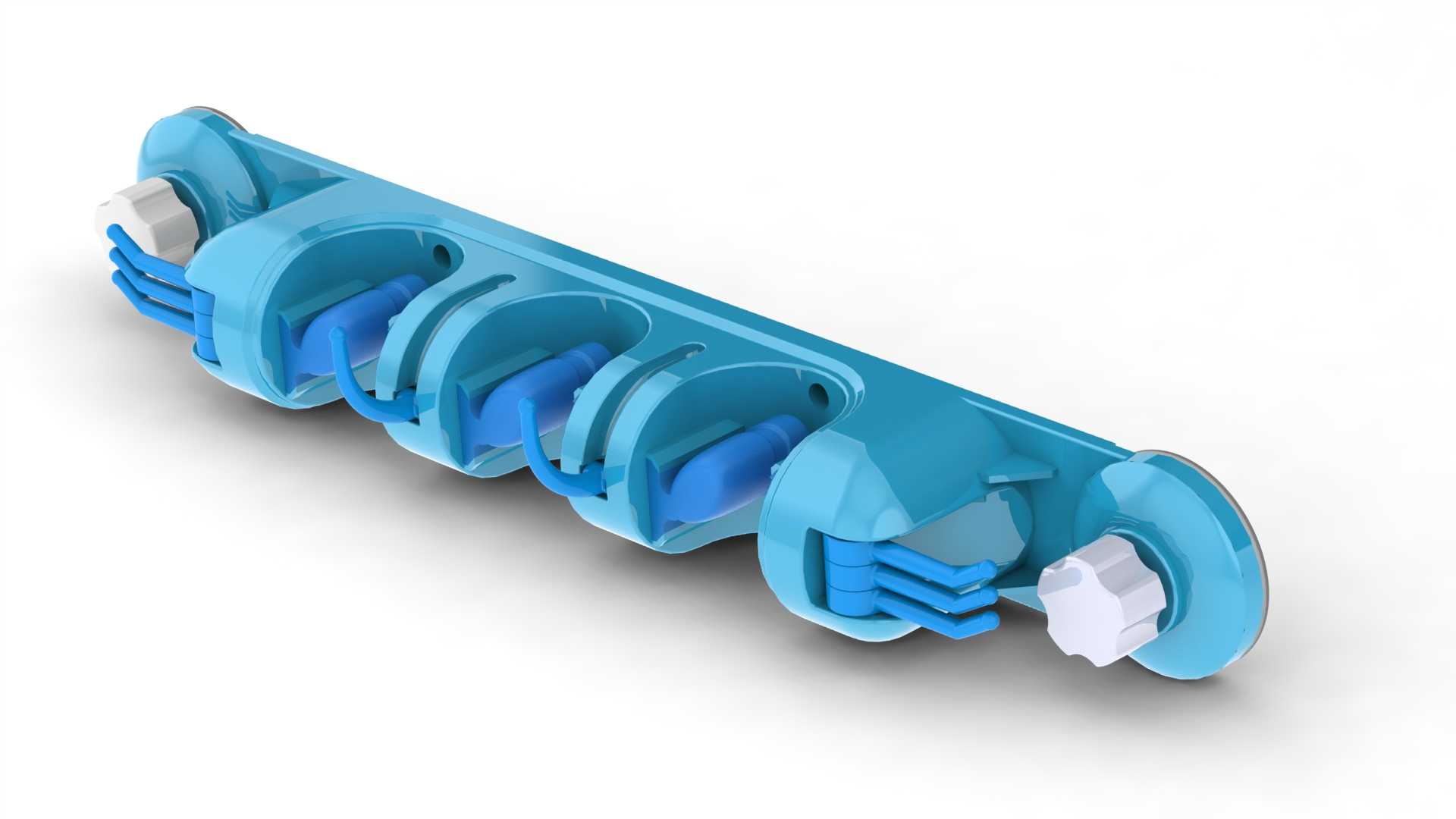

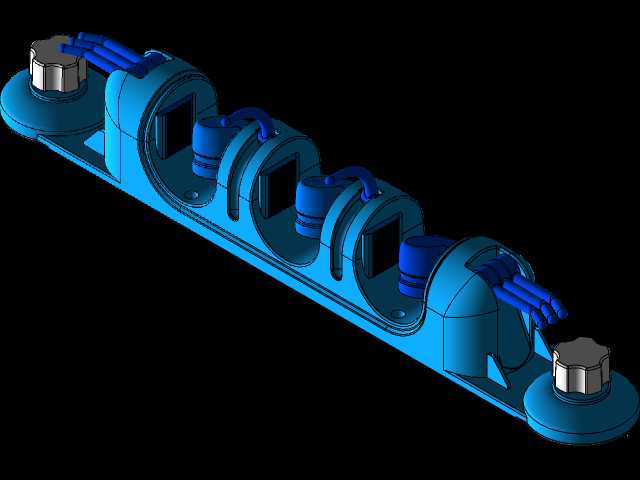

　　从结构设计思路来看，这款吊架采用一体式长条形承载基座作为主体受力结构，基座背部为平整安装面，可通过膨胀螺丝或免钉胶直接贴合墙面固定，安装时无需额外做墙面开槽处理，只要保证安装面平整度误差不超过2mm即可保证贴合牢固。基座上均匀排布5组独立卡位，每组卡位包含一个弧形托槽和一个弹性卡扣，弧形托槽用于承托工具杆的径向载荷，弹性卡扣采用带弧度的弹臂结构，卡入工具杆时可通过自身弹性形变抱紧杆身，取放工具时只需轻推卡扣即可完成解锁，单手即可操作，无需额外扳动锁扣。两端的旋钮式锁紧结构主要用于适配不同杆径的工具，当放入杆径较小的工具时，可旋动两端的白色六角旋钮，带动内部的顶杆向内推进，缩小端部卡位的有效直径，避免细杆工具在卡位内晃动；当放入杆径较大的工具时，反向旋动旋钮即可扩大卡位空间，适配范围覆盖18mm-32mm直径的各类长柄工具杆。

　　从安装边界尺寸来看，该吊架整体长度约为320mm，基座宽度约为45mm，安装时所需的墙面最小宽度为350mm，安装孔位沿基座长度方向均匀排布，共设置6个安装固定点，相邻固定点间距约为60mm，可适配M6规格的膨胀螺丝或同承重等级的免钉胶粘贴。基座突出墙面的最大厚度约为60mm，不会过度占用墙面外的通行空间，安装高度建议设置在距离地面1.2m-1.5m区间，这个高度既可以保证长柄工具悬挂后刷头距离地面有10cm以上的通风间隙，避免刷头长期接触地面积水滋生霉菌，也符合成年人站立操作的舒适取放高度，无需过度抬手或弯腰即可完成工具取放。

　　从功能特性来看，这款吊架除了可以悬挂扫帚、拖把等清洁工具外，也可用于悬挂其他带长杆的五金工具、园艺工具，比如长柄螺丝刀、园艺剪杆、加长杆滚筒刷等，只要杆径在适配范围内都可实现稳定固定。卡位之间的间距经过优化设计，相邻卡位中心距约为55mm，悬挂工具后相邻工具之间留有足够的间隙，不会出现杆身互相干扰、刷头挤碰的情况，保证每一件工具都能独立通风晾干。弹性卡扣采用耐疲劳的弹性材质，经过数千次反复开合测试后仍能保持足够的抱紧力，不会出现卡扣松弛、工具脱落的问题。基座主体采用高强度工程塑料一体注塑成型，整体承重可达15kg以上，即使挂满浸水后的湿拖把也不会出现基座变形、断裂的情况，表面做光滑圆弧处理，没有尖锐棱角，安装使用过程中不会划伤手部或刮坏工具杆表面。

　　在实际工程应用中，这类壁挂式收纳吊架相比传统的落地式工具架，占用空间更小，清洁地面时不会被架体阻挡，没有卫生死角，更适合狭小空间内的工具收纳使用。设计过程中针对卡扣的抱紧力做了多轮迭代优化，抱紧力过小会导致工具容易滑落，抱紧力过大会导致取放工具时需要用较大的力推开卡扣，操作便利性下降，最终确定的卡扣弹臂厚度和弧度参数，刚好可以在保证工具悬挂时不会自行滑落的前提下，用单手握持工具杆轻推即可完成卡入和取出的动作，兼顾了固定稳定性和操作便利性。端部的旋钮结构采用六角防滑造型，即使手部沾有水渍或清洁剂，也能轻松旋动调节，不会出现打滑的情况，旋钮内部的顶杆做了圆弧端头处理，顶紧工具杆时不会刮伤杆身表面的涂层或塑料层，延长工具杆的使用寿命。
