带龙纹护手的日式武士刀三维结构设计

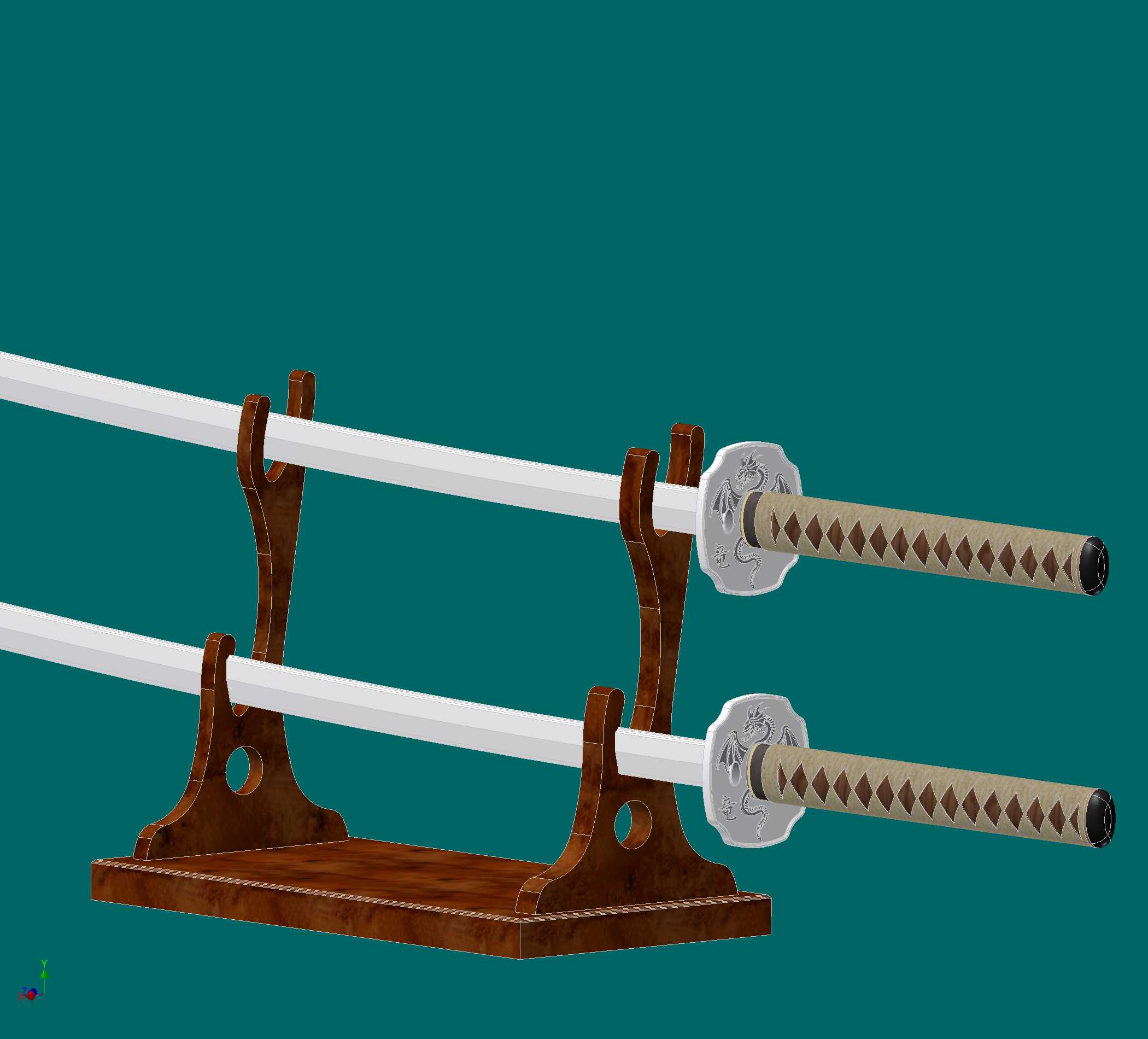

　　这款日式武士刀的三维结构设计，核心围绕传统冷兵器的握持平衡、结构强度与外观辨识度展开，整体建模过程中优先还原了传统卡塔纳的弧度比例与部件衔接逻辑，没有做过度的艺术化夸张变形，所有结构都贴合实际手工锻打刀剑的装配逻辑。从实际应用场景来看，这类刀剑结构模型既可以作为传统兵器研究的结构参考，也能用于文创衍生品开发、影视道具预制的结构验证，还可以作为数控加工制作工艺摆件的三维源文件使用，建模时预留的装配间隙完全适配金属加工、3D打印等不同制作工艺的公差要求。

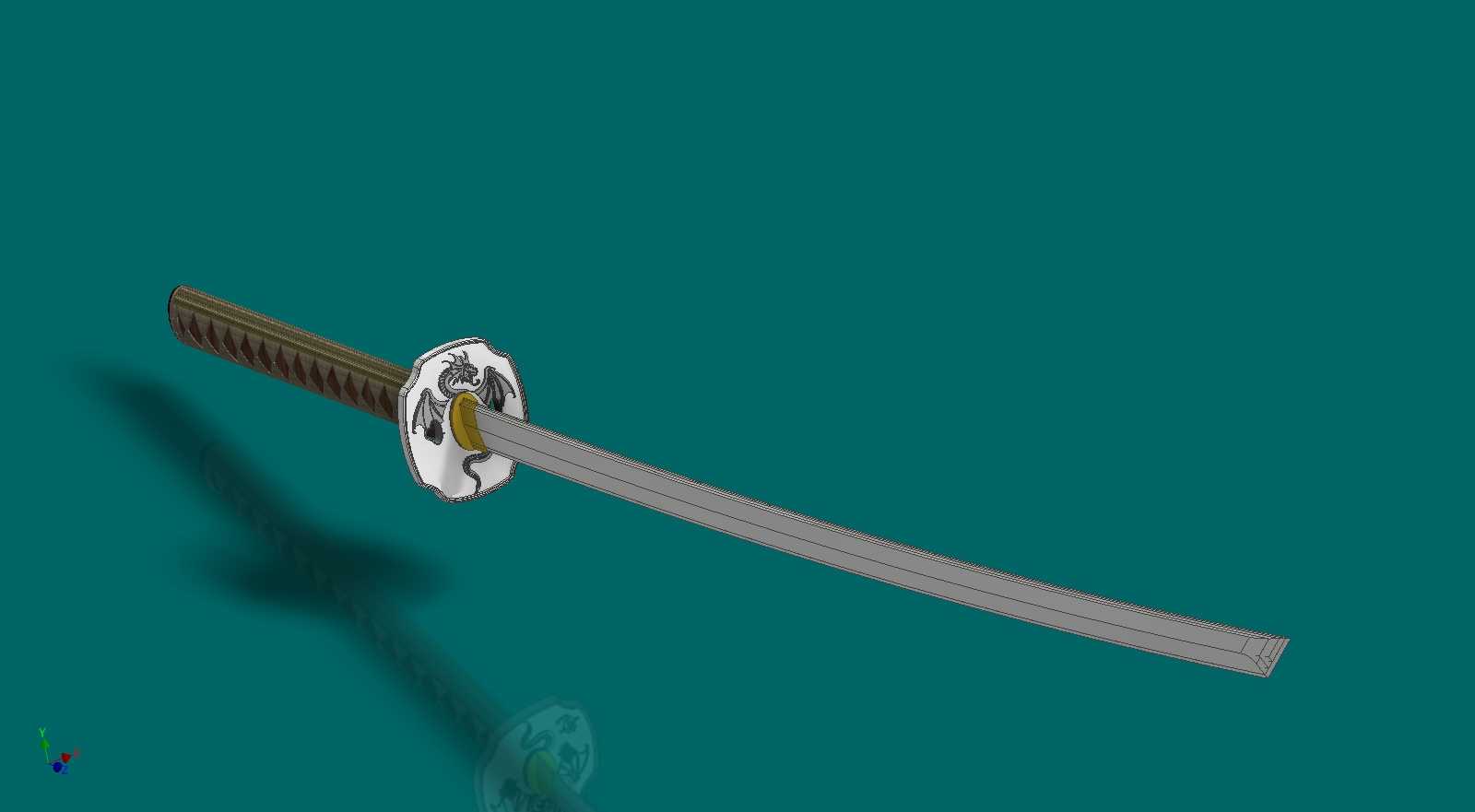

　　设计思路上，首先确定刀身的弯曲弧度，传统武士刀的弧度并非均匀曲线，靠近护手位置的曲率更小，刀尖段曲率逐步提升，这个弧度设计既适配劈砍时的力学传导路径，也能保证拔刀动作的顺畅度，建模时通过多段样条曲线拟合刀身轮廓，避免单一圆弧带来的生硬感，刀身厚度从刀背到刀刃做渐变过渡，刀背位置保留足够的结构厚度保证刚性，刀刃段做薄化处理还原锋利的视觉特征，同时在刀身靠近护手的位置做了限位台阶，保证刀身与护手装配时不会出现轴向窜动。

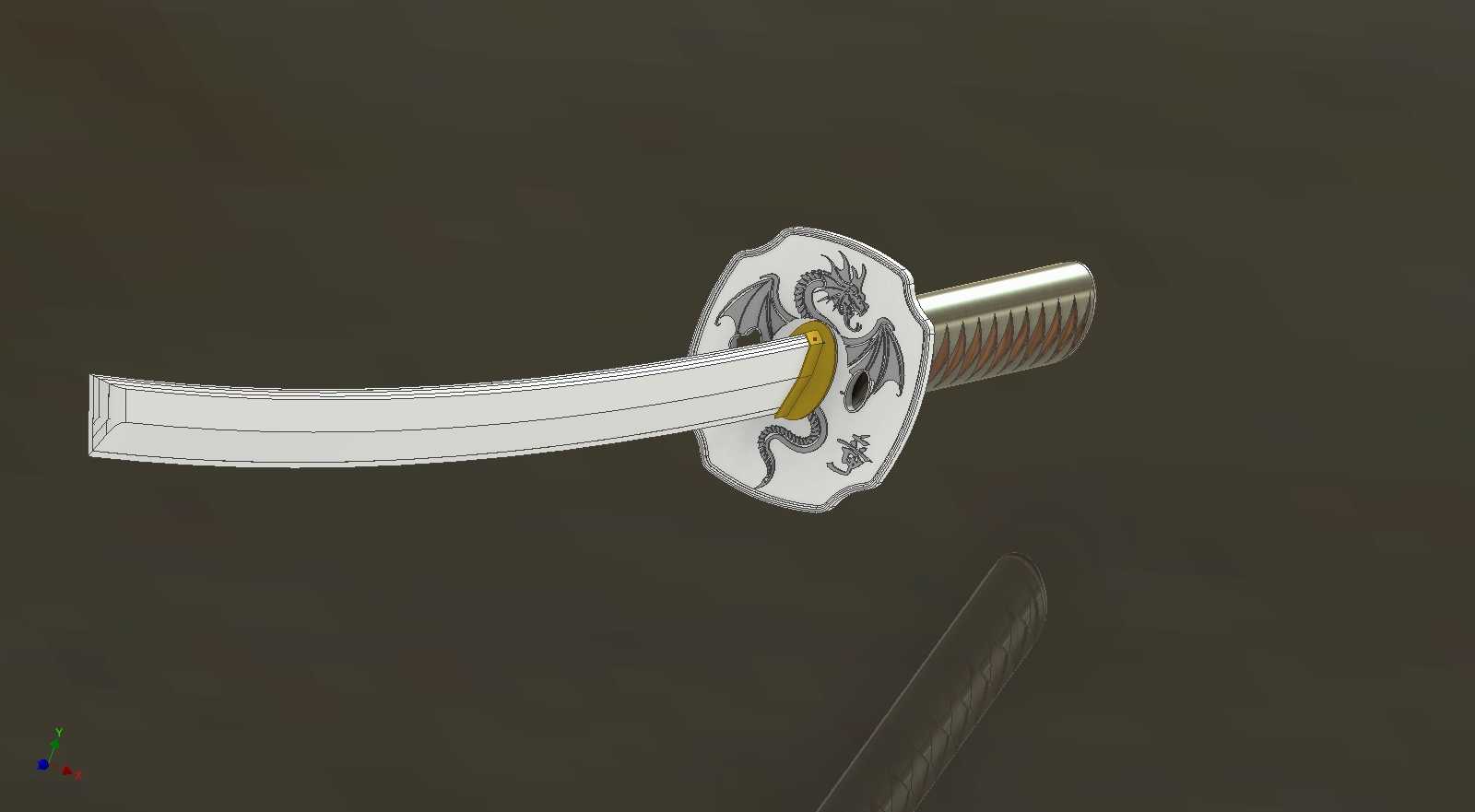

　　护手部分是整个设计的视觉重点，采用八边形外轮廓的传统镡形结构，表面做了浮雕式的龙纹与汉字标识，建模时浮雕特征的凸起高度控制在1.5mm以内，既保证纹样的辨识度，也不会因为凸起过高导致握持时硌手，护手中心的开孔与刀身根部的截面完全匹配，开孔边缘做了0.2mm的倒角处理，避免装配时刮擦刀身表面。刀柄部分采用带防滑纹理的包裹结构，表面的横向凹凸纹理完全贴合实际缠绕柄绳的触感特征，纹理深度控制在1mm，握持时的摩擦力足够，不会出现打滑问题，刀柄尾部做了收窄的圆角过渡，适配不同手型的握持边界，刀柄与刀身的连接采用传统的目贯固定逻辑，建模时预留了对应的固定孔位，孔位位置避开刀身的应力集中区域，保证连接强度。

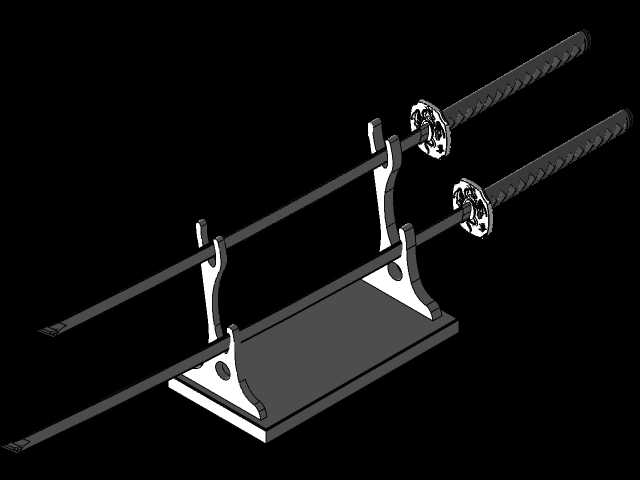

　　外形尺寸与安装边界方面，整体刀身长度控制在常规打刀的73cm区间，刀柄长度适配双手握持需求设置为28cm，护手外径8cm，厚度5mm，所有部件的装配公差都控制在0.1mm以内，拆分后的刀身、护手、刀柄三个独立部件可以单独导出加工，装配后没有错位缝隙。刀身的重心位置设计在护手前方12cm处，这个重心位置完全符合实际刀剑的平衡要求，握持时不会出现头重脚轻或者尾部坠手的问题，长时间握持也不会有明显的疲劳感。

　　结构细节上，刀身与护手的接触面做了平面度校验，保证装配后两者完全贴合，没有晃动间隙，刀柄内部做了中空的空腔结构，既可以减轻整体重量，也预留了安装刀茎的空间，空腔的截面形状与刀茎的锥形轮廓完全匹配，装配时可以通过楔紧结构实现无紧固件的牢固连接。护手表面的龙纹纹样做了曲面顺滑处理，所有浮雕的边角都做了小圆角过渡，没有尖锐的棱角，既提升了触摸的手感，也能避免加工时出现应力开裂的问题。刀身的表面做了分区域的特征区分，刀背位置保留平直的棱线，刀刃位置做了极小的倒角模拟开刃的视觉效果，同时不会因为刀刃过于尖锐带来安全隐患。

　　从建模的工程逻辑来看，所有特征都采用参数化建模方式搭建，刀身的弧度、厚度、护手的尺寸、刀柄的纹理参数都可以根据实际需求快速调整，不需要重新搭建整体结构，比如需要制作肋差尺寸的短款模型时，只需要调整刀身样条曲线的长度参数，其余装配结构都可以自动适配，大幅提升后续衍生设计的效率。模型的所有曲面都做了连续性校验，没有破面、重叠面、非流形几何等问题，导出不同格式时不会出现几何错误，完全适配各类渲染、加工、仿真软件的使用需求。
