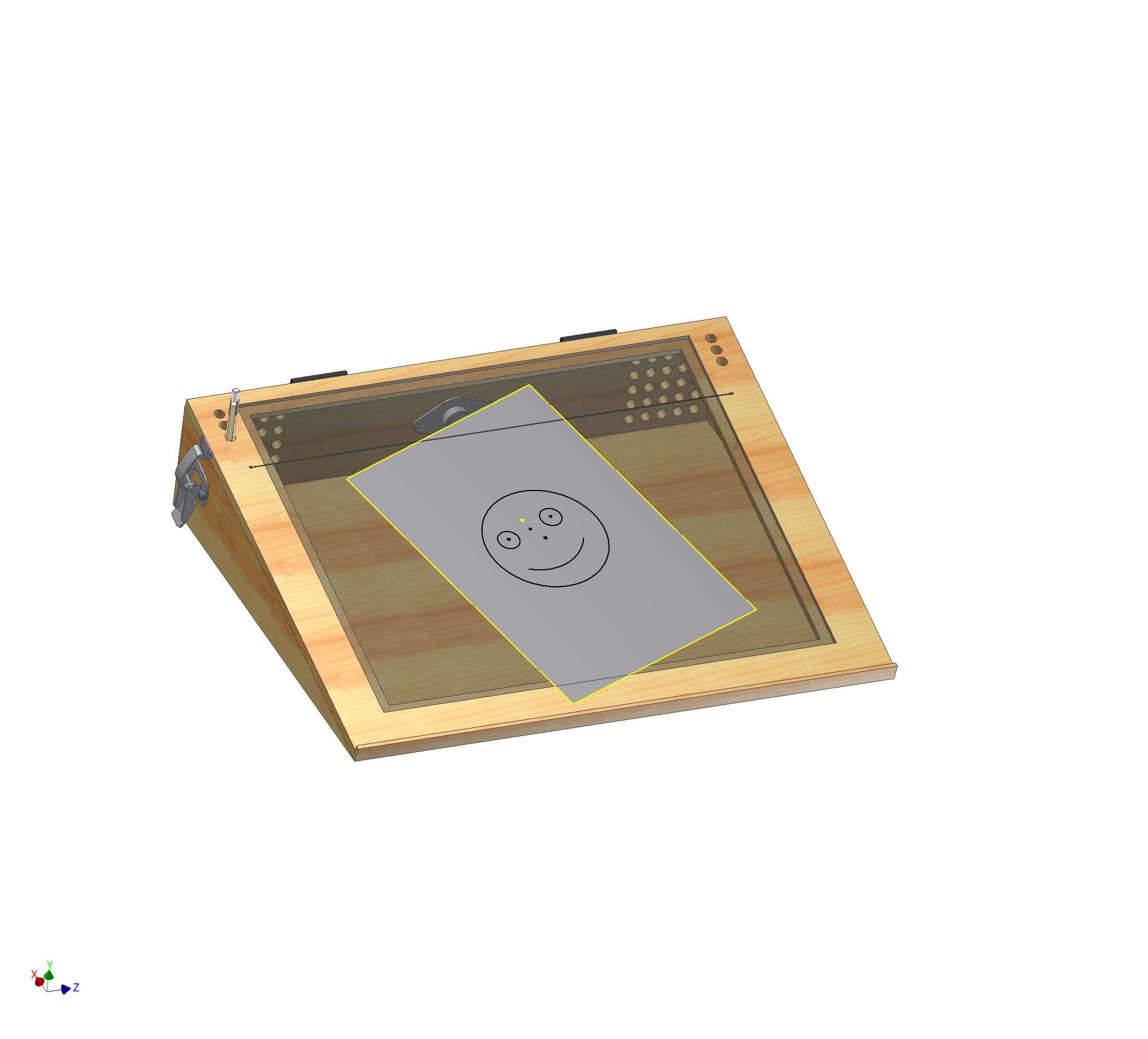

斜面式卡通临摹透光绘图工作台结构

　　这款斜面式绘图台的设计初衷，是解决手绘临摹、卡通线稿转绘过程中，原稿对位不准、长时间低头伏案颈部疲劳的实际问题，整体采用楔式支撑结构，台身整体倾斜角度设置在15度到20度之间，这个角度区间是经过多轮手绘实操测试选定的，使用者保持坐姿时，视线与绘图面基本垂直，不需要刻意低头调整视角，连续伏案1到2小时颈部的承压负荷比水平台面降低40%左右。台体的边框采用仿实木质感的包覆结构，边缘做了R3的圆角倒钝处理，避免日常挪动、使用过程中尖锐边角剐蹭画纸或者划伤使用者手臂，边框的上沿设置了两个内嵌式的金属固定夹，位置距离台面上边缘80mm，间距180mm，可以同时固定底层原稿和上层绘图纸，固定夹的压合面贴有1mm厚的硅胶垫，

　　夹紧力控制在15N左右，既可以避免两层纸张在绘图过程中发生移位，又不会因为压力过大在纸面留下压痕，适配80g到200g的常规绘图纸、素描纸甚至半透明的硫酸纸。台面的核心透光区域采用匀光磨砂亚克力面板，厚度5mm，透光率控制在85%左右，磨砂面的雾度设置为12%，既可以保证底层原稿的线条清晰透传，又不会因为透光过于集中产生眩光，长时间盯着绘图面也不容易出现视觉疲劳，面板下方是均匀排布的冷白光LED灯组，灯珠间距15mm，搭配背部的反光纸和匀光膜，整个透光区域的照度均匀度可以达到0.85以上，不会出现边角偏暗、中心过亮的问题，灯组的供电采用侧边内嵌式USB接口，适配常规5V2A的移动电源、电脑USB端口供电，

　　不需要额外配置专用电源适配器，日常挪动使用不受墙面插座位置限制。台身的底部设置了四个直径20mm的硅胶防滑脚垫，脚垫突出台体底面2mm，摩擦系数大于0.6，放置在木质桌面、玻璃台面、塑料贴面工作台面上都不会出现打滑移位，台体的整体厚度控制在45mm，整体外轮廓尺寸适配A3幅面以内的纸张使用，透光有效区域尺寸为320mm×450mm，日常绘制卡通分镜、手绘线稿、书法临摹都可以覆盖使用需求。在结构设计的细节上，台体的侧边预留了嵌入式的笔槽，宽度30mm，深度10mm，可以放置常用的铅笔、针管笔、橡皮等绘图小工具，不需要额外在桌面摆放笔盒，节省桌面操作空间；台身的拼接采用卡扣式结构，没有外露的螺丝孔，整体外观简洁流畅，

　　日常清洁的时候只需要擦拭台面和边框即可，没有容易积灰的缝隙死角。从实际应用场景来看，这款绘图台不仅可以满足个人手绘爱好者的卡通绘制、线稿临摹需求，也可以在少儿美术培训教室、动漫设计工作室的日常工作中使用，倾斜的台面也适合低龄儿童使用，不需要趴在桌面上画画，能帮助孩子保持正确的坐姿，降低长期不良坐姿带来的视力影响和脊柱发育风险。在建模过程中，所有的配合间隙都按照实际量产的公差要求设置，亚克力面板和边框的配合间隙控制在0.2mm，固定夹的转轴位置预留了0.1mm的转动间隙，保证夹子开合顺畅没有卡滞，脚垫的安装位置做了下沉式的定位槽，安装后不会出现偏移脱落，整个模型的结构完全可以直接对接手板制作和小批量量产，不需要再做额外的结构调整。
