多色齿轮组创意时钟传动结构设计

　　这套多齿轮啮合的创意时钟传动结构，核心是通过不同模数、齿数的彩色齿轮组完成时分秒的转速匹配传递，区别于常规石英钟的一体式步进电机驱动，完全依靠齿轮副的定传动比实现走时功能，在文创机械摆件、教学演示教具领域有很广的适配空间。从实际应用场景看，这类外露齿轮结构的时钟既可以放置在工业风办公空间做装饰陈设，也能拆解后作为机械原理课程的演示教具，让学习者直观看到定轴轮系的转速传递逻辑，相比平面示意图的讲解效率提升不少。设计过程中首先要确定各齿轮的安装基准面，所有齿轮的回转中心都固定在圆形底座的对应定位柱上，底座的型腔深度刚好覆盖齿轮厚度的三分之二，既保证齿轮转动时不会出现轴向窜动，又能让齿圈部分完全外露呈现机械美感。

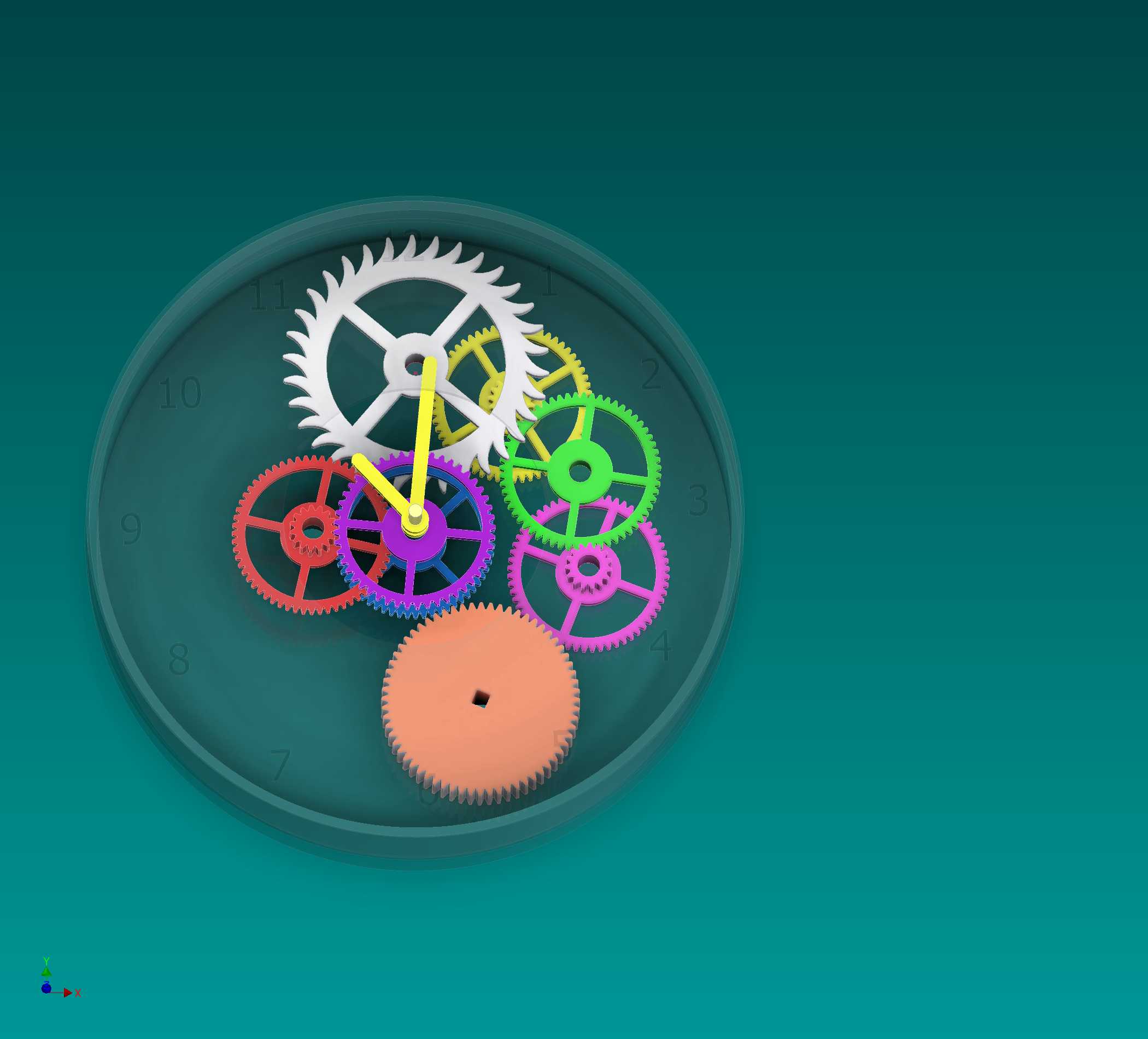

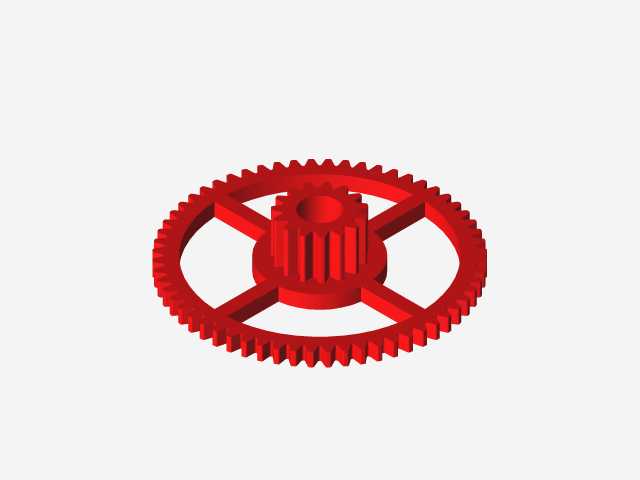

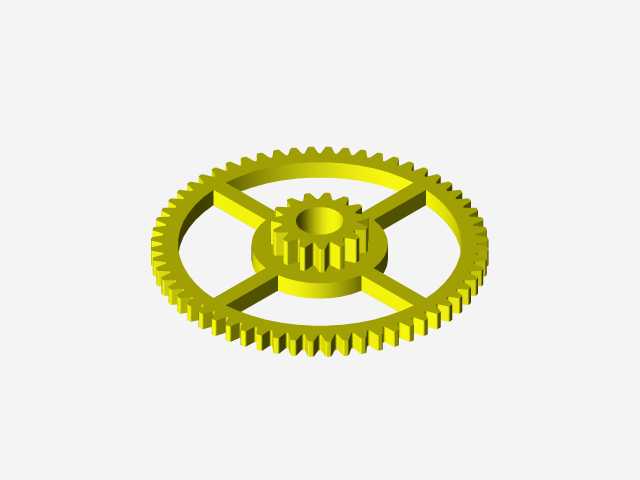

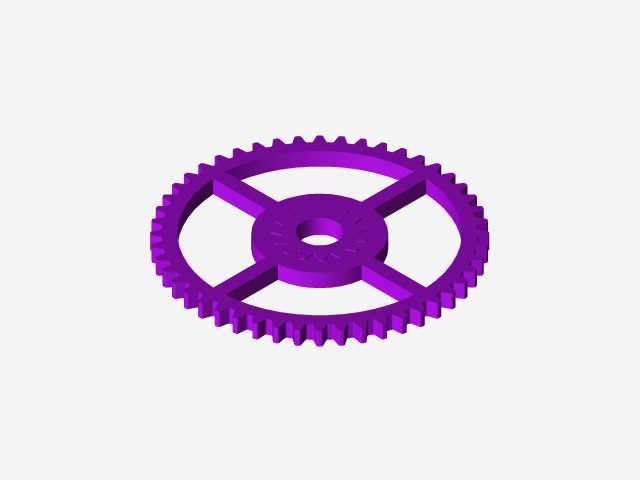

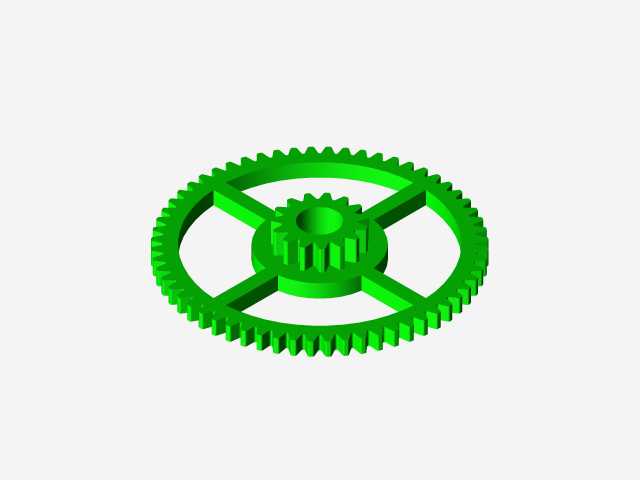

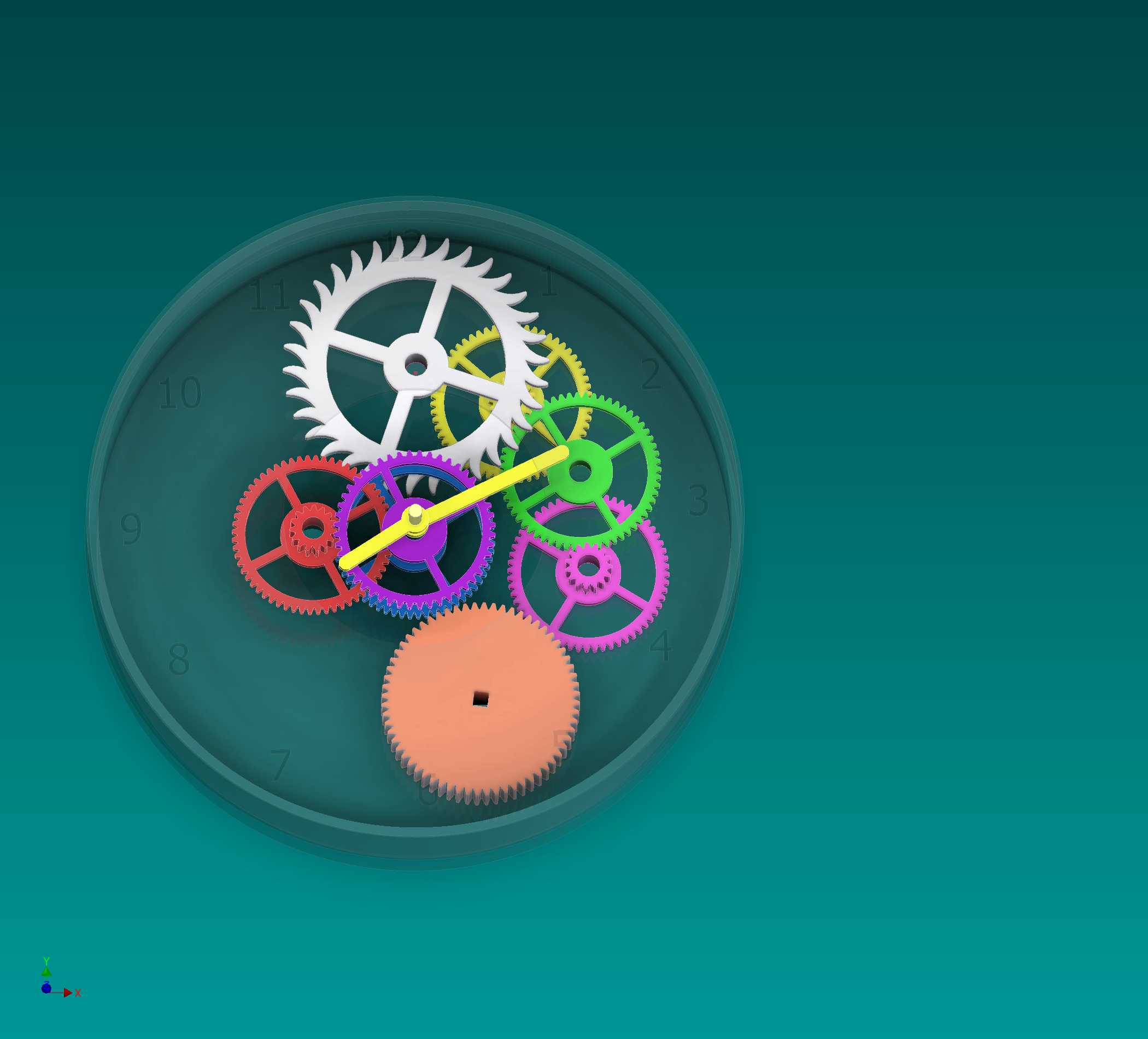

　　不同颜色的齿轮分别对应不同的传动层级：最上方的白色大齿圈是分钟级的最终输出端，和指针轴直接固连，下方依次排布的黄、绿、紫、粉、红、橙色齿轮分别承担减速、换向、转速匹配的功能，每一级齿轮副的啮合侧隙都控制在0.02-0.05mm区间，既不会因为侧隙过大出现指针抖动，也不会因为侧隙过小导致转动卡滞。指针的固定端直接和紫色齿轮的中心轴连接，黄色拨杆随齿轮转动同步扫过盘面刻度，和常规时钟的指针布局形成差异化的视觉效果。从安装边界看，整体结构的外轮廓是直径180mm的圆形，底座厚度22mm，所有齿轮的齿顶圆都不超出底座的外边缘，安装时只需要在底座背面预留10mm的空间容纳驱动电机和电池仓即可，不需要额外的外部支撑结构。

　　设计时特意将不同传动层级的齿轮做了颜色区分，一方面是在建模阶段方便快速识别不同轮系的传动路径，排查干涉问题时可以快速定位对应齿轮的配合关系，另一方面成品组装后也能让观察者清晰看到动力传递的完整路径，不需要额外标注就能区分各级传动的功能。齿轮的齿形全部采用标准渐开线圆柱直齿设计，压力角20度，加工时可以直接用标准滚刀一次成型，不需要定制特殊刀具，量产时的加工成本和常规传动齿轮保持一致。每根齿轮轴的根部都设计有直径1mm的定位凸台，和底座上的定位孔采用过盈配合，组装时直接压入即可，不需要额外的紧固件固定，装配效率比螺丝固定的结构提升40%以上。实际转动测试时，整个轮系的传动效率可以达到0.92以上，搭配普通的3V步进电机就能稳定驱动，

　　连续运行1000小时的齿面磨损量不超过0.01mm，完全满足民用摆件和教学教具的使用寿命要求。盘面的刻度直接集成在底座的内圈侧壁上，不需要额外粘贴刻度铭牌，避免了长期使用后铭牌脱落、偏移的问题，刻度线的深度0.2mm，填充哑光黑色涂层，和深绿色的底座盘面形成清晰的视觉对比，读时清晰度和常规时钟没有差异。齿轮的厚度统一设计为3mm，除了橙色的动力输入齿轮厚度为5mm，用来和电机输出轴的连接套配合，保证动力输入的连接强度，不会因为长期启停出现轴孔磨损打滑的问题。
