带蓄水支架滴盘的液压动力装置结构

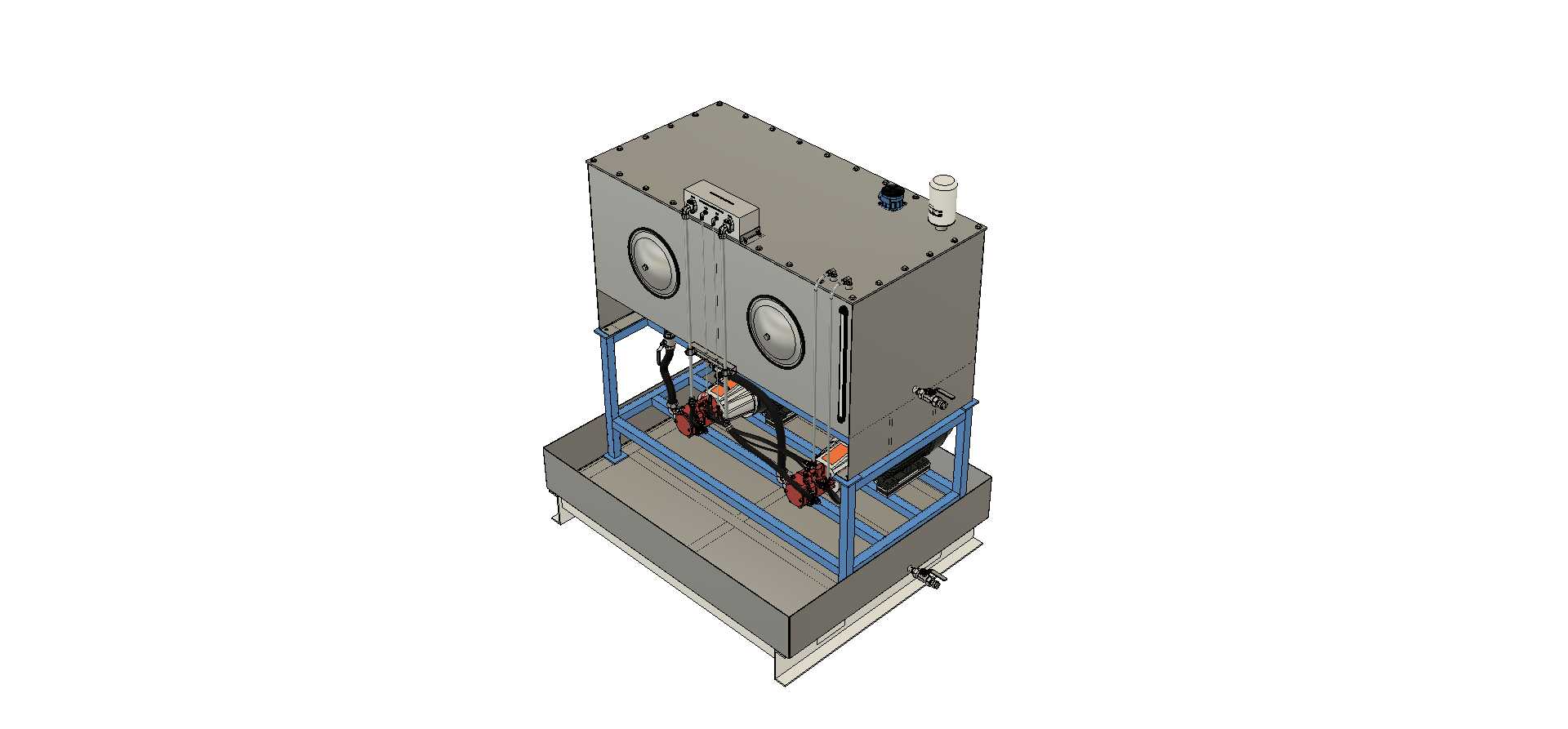

　　这套液压动力单元的结构设计，首先要匹配工业现场多工况的供油需求，在各类需要持续稳定液压动力输出的生产线、重型工装夹具驱动回路、中小型液压执行机构集群场景中，这类集成式HPU的布局合理性直接决定后期运维效率与运行稳定性。从整体布局来看，上部的双腔油箱总成采用密封式焊接结构，顶部预留了空滤器、液位液温计、注油口的安装位，两个圆形检修口盖采用快拆式密封结构，不用整体拆解油箱顶盖就能完成内部滤芯更换、沉渣清理的日常维护作业，油箱侧壁的安装座直接固定阀组集成块，缩短了阀组到油箱的回油路径，减少管路沿程压力损失。下部的蓝色型材焊接支架承担整个上部动力单元的承重，支架的横梁布局特意避让了油泵、电机的安装检修空间，

　　三个泵组单元并排固定在油箱底部的安装基面上，泵组的进出油口采用硬管加抗震管夹固定，避免设备运行时的管路震颤引发的接头渗漏问题。支架下方集成的高架蓄水池支架与滴水盘结构，是针对现场液压系统易出现的冷凝水、渗漏油液收集需求设计的，滴水盘采用斜坡式导液结构，最低点预留排污口，日常积攒的废液可以通过外接管路集中导流到废油收集桶，不会直接滴落到车间地面造成污染或者滑倒风险，300USG规格的盖体适配蓄水池的密封需求，避免杂物落入循环水系统影响冷却回路效率。底部的钢制滑轨采用重载型滚柱滑轨结构，整套动力单元可以沿着滑轨方向整体抽拉，对于安装在设备夹层、生产线侧边狭窄空间的场景，不需要拆解周边管线就能把整个HPU拉出来完成检修，

　　滑轨的两端设置了硬限位块，抽拉到最大行程时自动锁止，避免滑脱引发安全事故。设计过程中首先核算了整套装置的重心位置，将重量较大的油箱、泵组布置在支架的中心承载区域，滑轨的安装基面预留了调整垫铁的安装位，现场安装时可以通过垫铁调整整体水平度，避免油泵运行时因为倾斜造成吸空、轴承偏磨的问题。油箱的容积匹配三个泵组的总流量需求，预留了足够的散热空间，侧壁的安装位可以根据实际需求加装风冷却器或者水冷却器接口，不需要额外改动油箱主体结构。管路布局上所有的压力油管、回油管、泄油管都采用分层排布，高压管走内侧靠近支架立柱的位置，回油管和泄油管走外侧，不同压力等级的管路之间预留足够的安全间隙，避免管路摩擦造成的破损泄漏。

　　电气控制盒集成在油箱顶部的侧边，所有泵组的动力线、传感器信号线都通过走线槽规整排布，从控制盒到各个元件的线路预留了足够的弯曲半径，抽拉滑轨时不会拉扯线路造成接头松脱。安装边界方面，整套装置的底部安装孔位按照标准工业设备地脚尺寸设计，既可以直接固定在地面基础上，也可以通过滑轨连接到配套的设备基座上，整体高度适配常规车间的操作维护高度，顶部的注油口、空滤器位置距离地面的高度不需要登高就能完成日常操作，侧面的阀组操作位预留了足够的扳手操作空间，日常调整压力、更换阀件不需要拆除周边的其他部件。这类集成式液压动力装置相比零散布局的液压系统，最大的优势是所有元件都在出厂前完成预装和压力测试，现场只需要连接进出油主管路和主电源就能投入使用，减少现场安装的工作量，同时集成的废液收集结构也符合现代车间的5S管理要求，避免液压系统跑冒滴漏对现场环境的影响，钢制滑轨的抽拉设计也大幅降低了后期运维的难度，尤其是在空间紧凑的自动化生产线、机床配套液压站、工装夹具动力供给场景中，这种布局结构的实用性远高于传统的固定式液压站设计。
