带位移测量功能的铰接式液压缸结构

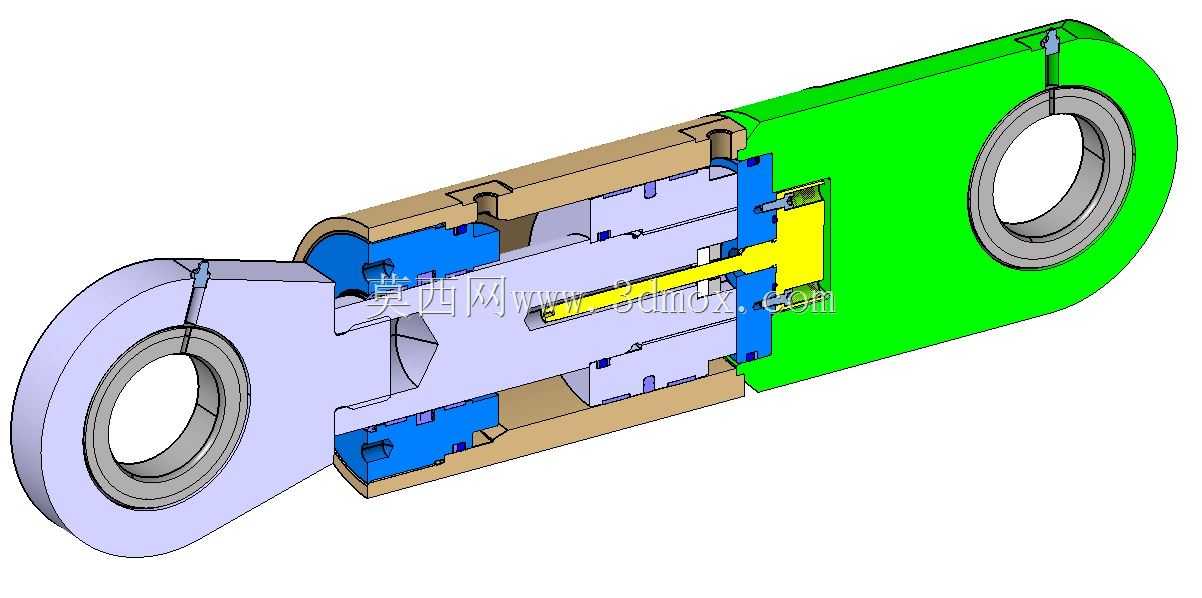

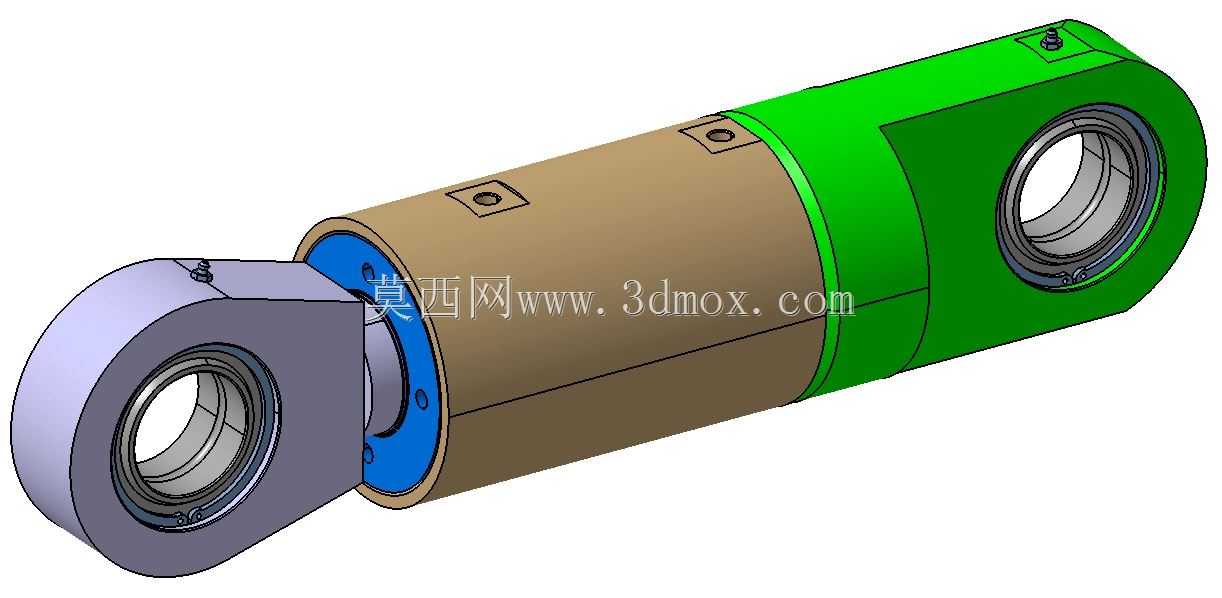

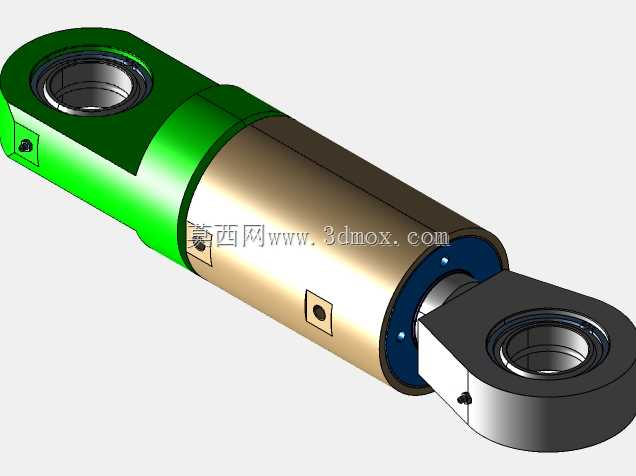

　　这款带测量装置的液压缸，在重型工程机械、冶金设备、大型试验台架的位移闭环控制场景中应用十分广泛，区别于常规无反馈油缸，它能在输出直线推拉力的同时，实时反馈活塞杆的伸出位移量，无需在设备外部额外加装外置位移传感器，大幅简化了主机的安装布局，避免外置传感器在多粉尘、高油污、强振动的工业现场出现磕碰损坏、信号漂移的问题。从结构剖视来看，这款油缸采用两端铰接的安装形式，两端的耳环内都集成了自润滑关节轴承，能够补偿安装过程中出现的小幅角度偏差，适配主机动作过程中存在的摆动工况，不会因为安装面的平行度误差导致活塞杆出现偏磨、别劲的问题，有效延长密封件的使用寿命。缸筒部分采用了分体式的连接结构，靠近无杆腔侧的端盖与缸筒通过螺纹加止口定位，

　　保证同轴度的同时，也方便后期拆解更换密封组件；活塞与活塞杆采用一体式加工结构，减少了连接环节的间隙累积，活塞上布置了多道组合密封，包括支撑环、格莱圈、防尘圈，分别承担径向支撑、高压油密封、外部污染物阻隔的作用，能够适应21MPa及以上的连续工作压力，短时冲击压力下也不会出现内泄超标的问题。内置的测量装置采用非接触式的感应结构，测杆集成在活塞杆中心的深孔内，信号变送模块布置在缸头侧的预留腔体内，走线从缸头的侧面防水接头引出，不会随活塞杆动作出现线缆拖拽、弯折疲劳的问题，测量分辨率可以达到0.01mm级别，完全满足主机闭环位置控制的精度要求。从安装边界来看，这款油缸的两端耳环中心距在全缩状态下的尺寸经过紧凑化设计，

　　在满足行程要求的前提下尽可能压缩了整体长度，适配安装空间局促的主机布局；耳环的轴承内孔尺寸、关节轴承的额定载荷都经过匹配计算，能够承受额定推力下的径向分力，不会出现轴承压溃、耳环变形的失效问题。在设计思路上，这款油缸优先考虑了工业现场的恶劣工况适应性，没有采用过于精密的脆弱结构，所有密封沟槽的尺寸都符合现行液压气动密封的安装标准，用户后期更换密封件时可以直接采购标准件，无需定制特殊规格的密封组件；缸筒内壁采用滚压加工工艺，表面粗糙度控制在Ra0.4以下，既降低了密封件的摩擦阻力，也减少了内壁的初始磨损量，正常维护工况下的使用寿命可以达到万次动作循环以上。油路接口布置在缸筒的侧面两个对称位置，

　　用户可以根据主机的管路走向选择左侧或者右侧接油，不用额外更改缸体结构，适配不同的布管需求；缸体外部没有突出的尖锐结构，所有棱角都做了倒角处理，避免安装过程中刮伤操作人员或者损坏液压管路。不同于常规拉杆式油缸，这款油缸的缸体采用整体式锻造后加工的结构，相比焊接缸筒的结构，消除了焊接变形带来的缸筒圆度误差，在高压工况下的膨胀量更小，密封件的受力更加均匀，不会因为缸筒变形导致局部密封压力过大出现过早磨损。内置的测量装置还做了温度补偿设计，在-20℃到80℃的工作油温范围内，测量误差不会随温度变化出现大幅漂移，适合在户外露天作业的设备上使用，不用额外增加温度补偿模块。在实际选型适配时，只需要核对两端耳环的安装孔径、销轴长度、额定行程、工作压力这几个核心参数，就可以直接替换同规格的常规油缸，不需要改动主机的安装支座，就能给原有设备增加位置反馈功能，改造升级的成本非常低。活塞两侧的缓冲结构做了优化，在活塞杆行程到达两端终点前，缓冲柱塞会提前切入端盖的缓冲腔，通过节流槽缓慢泄压，避免活塞刚性撞击端盖产生冲击振动，既降低了动作噪音，也能保护主机的结构件不会因为长期冲击出现疲劳损坏。
