在中小零部件压装、压合工序的生产场景里,这类框架式压合结构的应用覆盖范围极广,从五金小件的铆接压装,到塑胶件的贴合压配,再到小型电子组件的压合定位,都能看到同构型设备的身影。区别于开式悬臂压装结构,这种闭合框架的受力形式能有效抵消压装过程中的侧向分力,避免长期载荷下机架出现悬臂形变,保障压头的垂直进给精度,对于压装同轴度要求在0.1mm以内的工序来说,这种结构的稳定性优势十分突出。

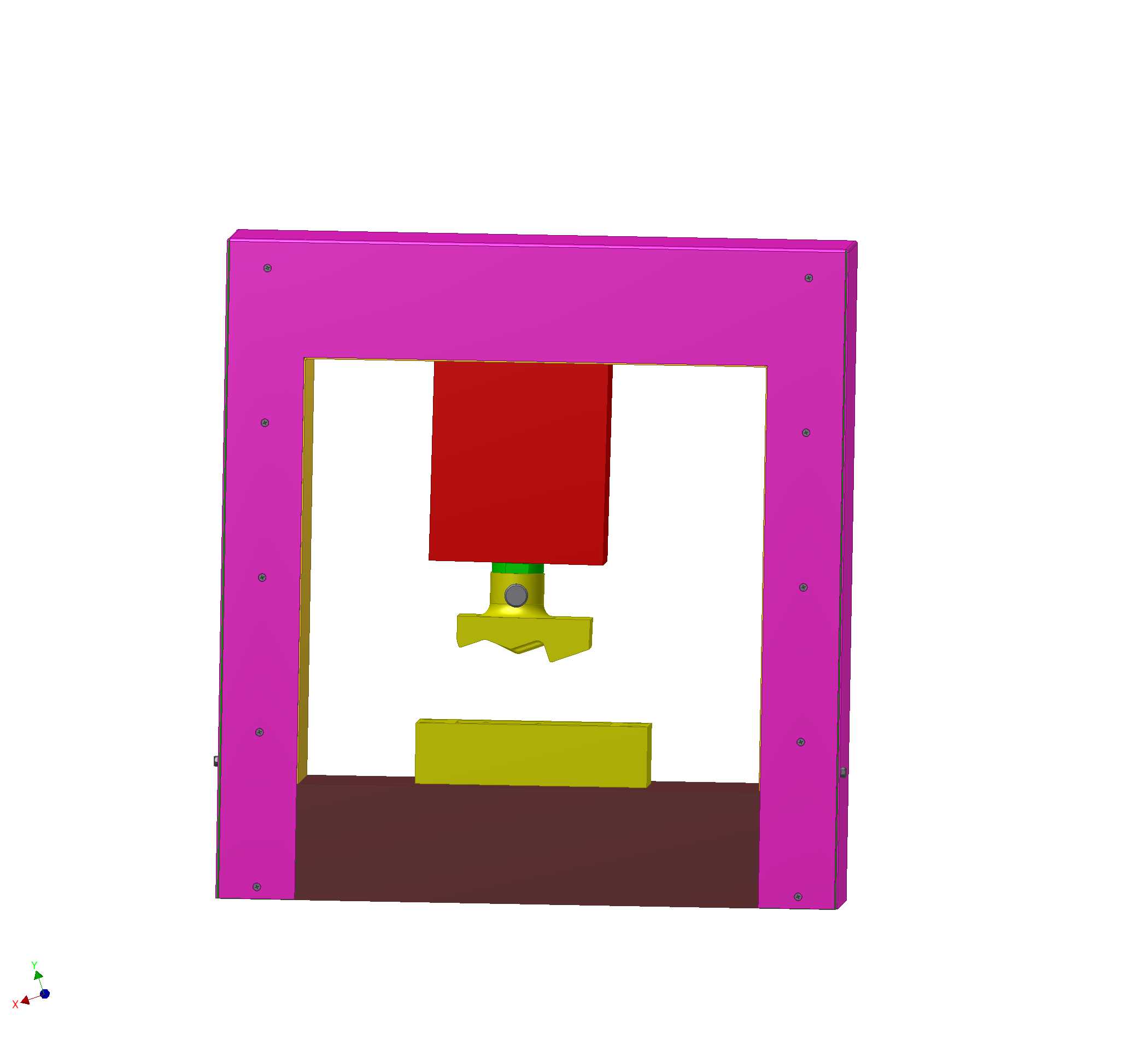

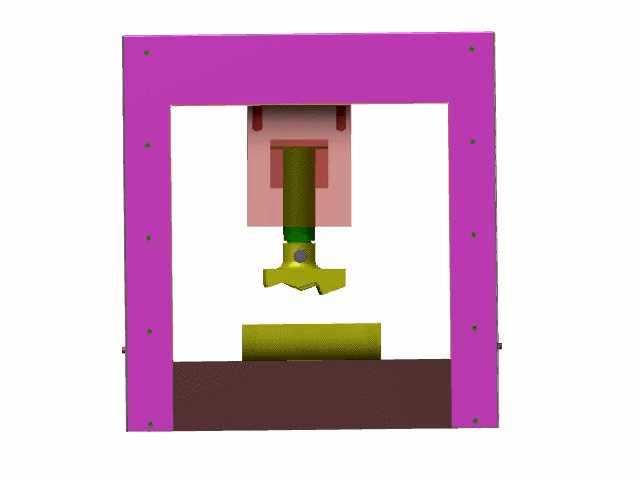

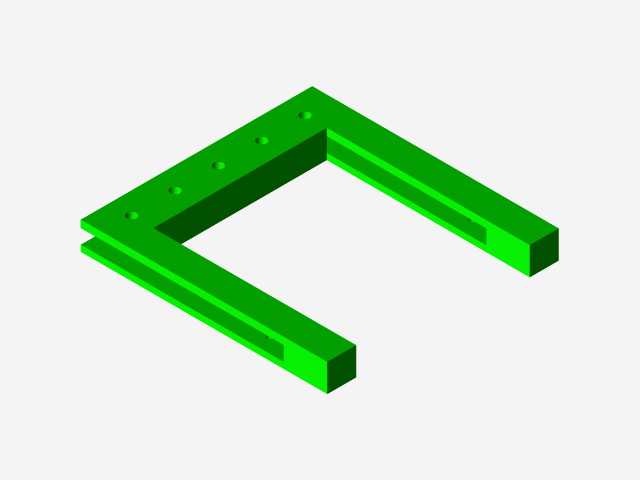

从结构功能划分来看,整套机构分为承载框架、压头驱动组件、下定位工装三个核心部分。两侧立式支撑板与上下横梁通过紧固件锁合形成闭合受力框架,支撑板上预留的阵列安装孔可根据不同压装行程需求,调整上横梁的安装高度,适配不同高度规格的待压工件,安装孔的孔位公差控制在±0.02mm,保障横梁安装后的水平度,避免压头进给出现偏斜。压头组件采用直动式进给路径,上部的驱动安装位可适配气缸、液压缸或者伺服电缸等不同动力源,用户可根据实际压装力需求灵活选配,压头与驱动输出端的连接采用快换式结构,更换不同形制的压头仅需拆卸两颗紧固螺钉,能快速切换不同压装工序的作业需求,减少工装换型的停机时间。
下部的定位基座直接固定在下横梁上表面,基座上预留的T型槽结构可快速装夹不同外形的工件定位块,无需在基座上反复打孔攻丝,适配多品种小批量的柔性生产需求。设计过程中,框架的受力校核是核心环节,按照额定压装力1.5倍的安全系数计算两侧支撑板的抗弯截面模量,选用合适厚度的板材加工,避免压装过程中框架出现弹性形变导致压装深度超差;压头的导向段与上横梁的导向套配合间隙控制在0.03mm以内,保障压头下行过程中无径向窜动,压合面的平行度可稳定控制在0.05mm范围内。
安装边界方面,整套结构的底部安装孔位按照通用工装平台的孔距标准设计,可直接固定在标准钳工台或者专用设备机座上,无需额外加工过渡连接板;框架的侧向预留的安装平面可加装位移传感器、压力传感器等检测元件,实时采集压装过程中的位移与压力数据,适配带过程监控的高精度压装工序需求。实际投产使用中,这类结构的维护成本极低,仅需定期在导向套位置加注润滑脂,检查紧固件的锁合状态即可,没有复杂的传动链路,故障排查难度低,适合中小型加工车间作为通用压装工装使用,相比采购标准压装机,自制同类型工装的成本可降低六成以上,且能根据自身产品的特殊需求灵活调整结构尺寸,不存在标准设备的适配性局限。
在针对薄壁件压合的场景中,可在压头与下定位块之间加装弹性缓冲组件,避免压装力瞬间冲击导致工件变形,框架的闭合结构也能在压装过程中起到安全防护作用,防止工件碎裂飞溅造成人员伤害,相比开式结构的安全冗余更高。针对需要保压的压装工序,可在驱动端加装锁止机构,压头下行到设定位置后自动锁止,保压时长可根据工艺需求自由调整,无需额外增加复杂的控制组件。整套结构的所有零部件均采用常见的标准型材与板材加工,加工难度低,普通的铣削、钻削设备即可完成全部零件的加工,无需特殊加工工艺,车间的机加工班组即可完成整套工装的制作与装配,装配过程中仅需通过百分表校正压头与下定位面的垂直度,即可投入使用,装配调试周期不超过两个工作日,能快速响应生产线的工装需求。
