自行车42齿链轮及踏板曲柄传动组件

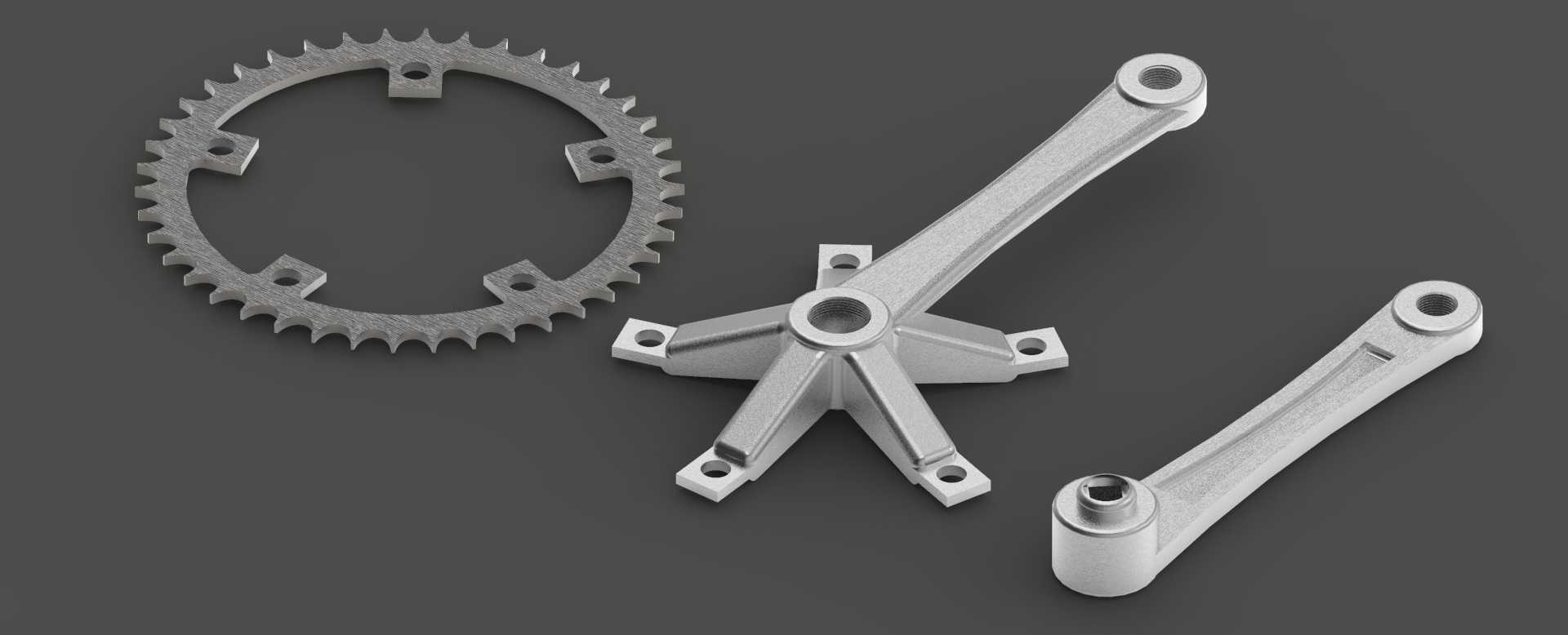

　　这套传动组件是人力两轮代步、运动类自行车的核心动力传递部件，直接决定骑行过程中动力输入到轮组驱动的转化效率，日常通勤代步车、山地运动车、城市休闲车的驱动系统都能见到同结构部件的应用，区别仅在齿数配比、曲柄长度、安装接口的尺寸适配调整。从结构拆分来看，整套组件包含42齿单片链轮、五爪式链轮安装座、左右对称布置的踏板曲柄、曲柄轴端锁紧结构几个部分，所有部件的安装配合面都做了公差适配设计，避免骑行过程中出现旷量、异响甚至部件脱落的风险。

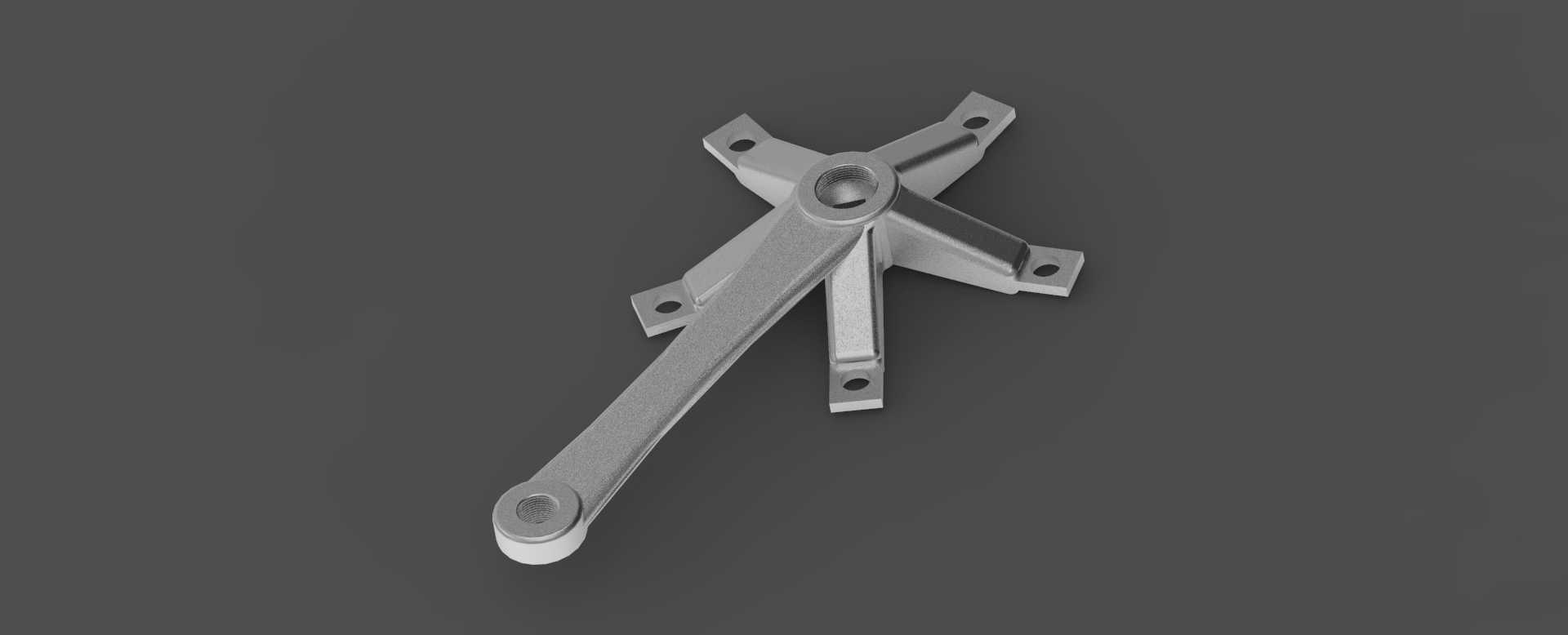

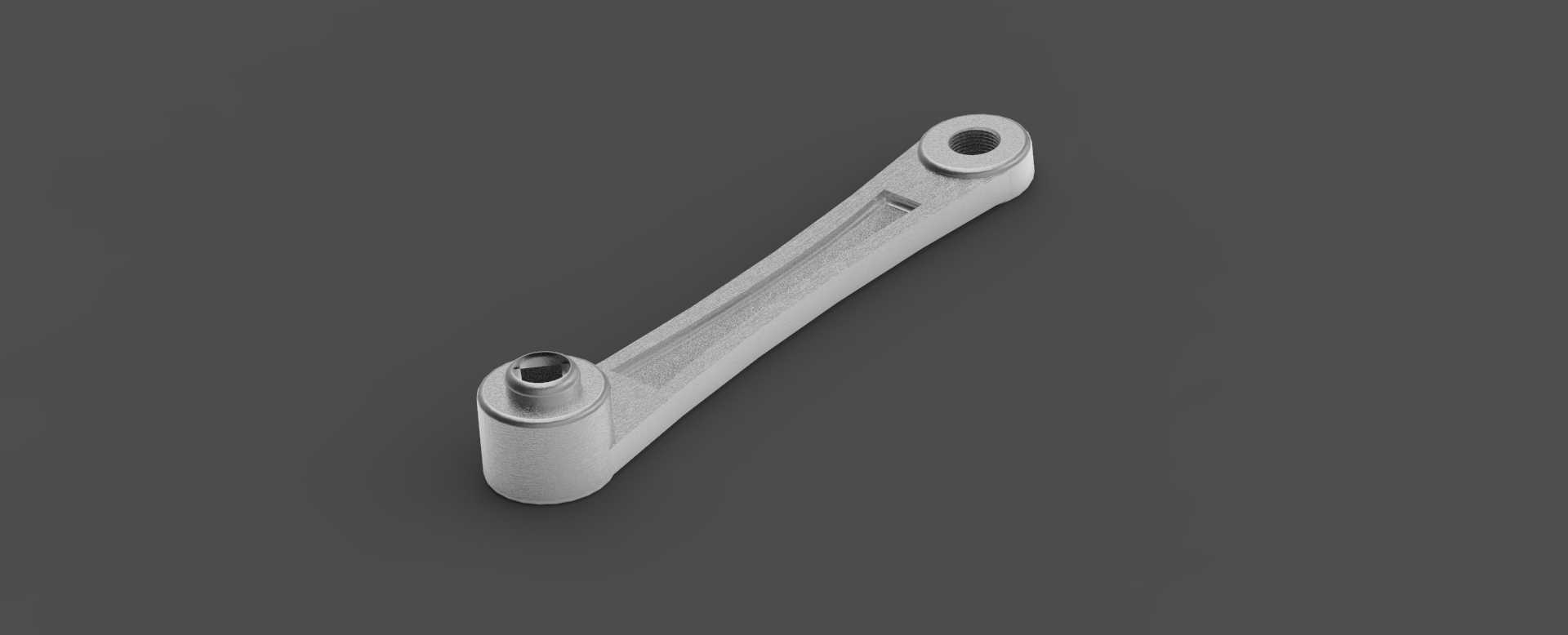

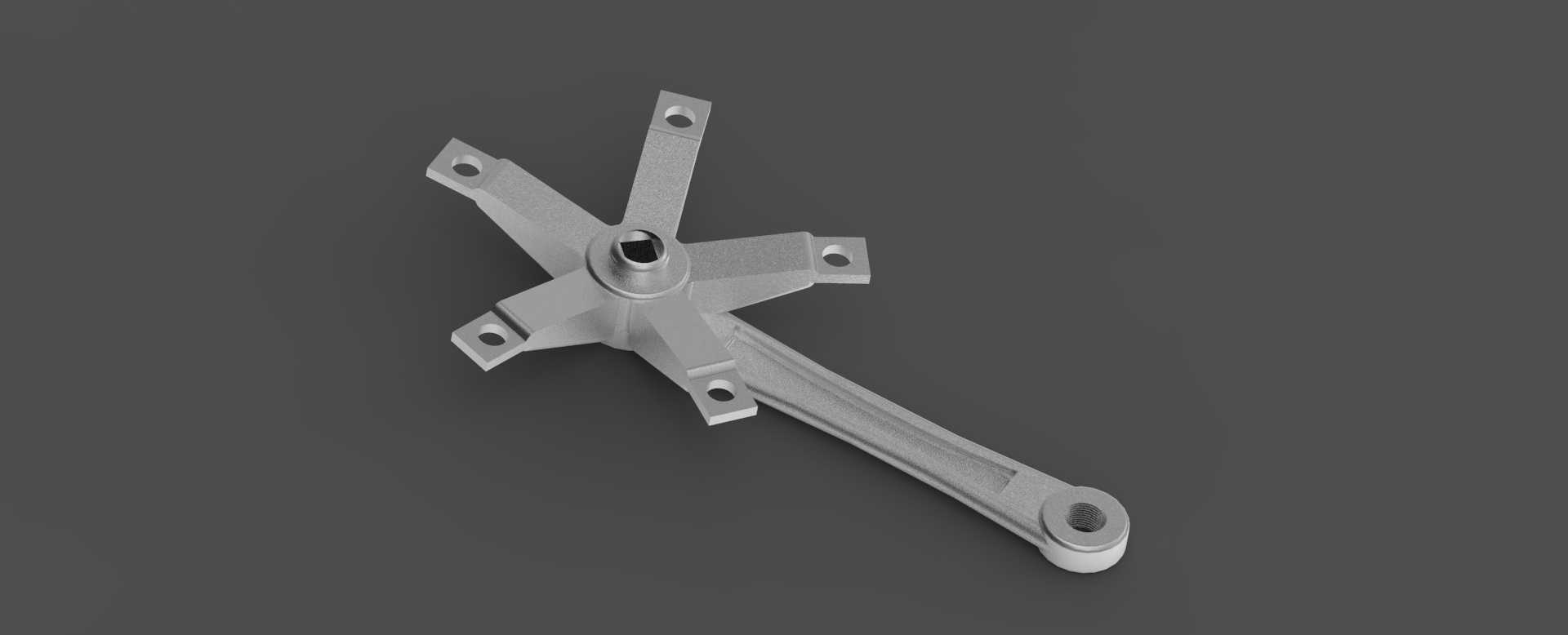

　　设计过程中首先要匹配的是安装边界尺寸，五爪安装座的中心孔对应自行车中轴的标准安装直径，五个爪部的安装孔位和链轮背面的凸台定位孔一一对应，孔位间距遵循通用自行车链轮的安装规范，不需要额外改装就能适配市面上绝大多数常规规格的方孔、花键中轴，降低后期维护替换的适配成本。曲柄部分的长度选取兼顾了不同身高用户的踩踏发力角度，杆身采用变截面设计，靠近中轴安装座的位置截面厚度更大，能承受用户站立摇车时的大扭矩输入，靠近踏板安装的一端做了收窄处理，既减少不必要的重量冗余，也能避免骑行过程中曲柄剐蹭地面障碍物。

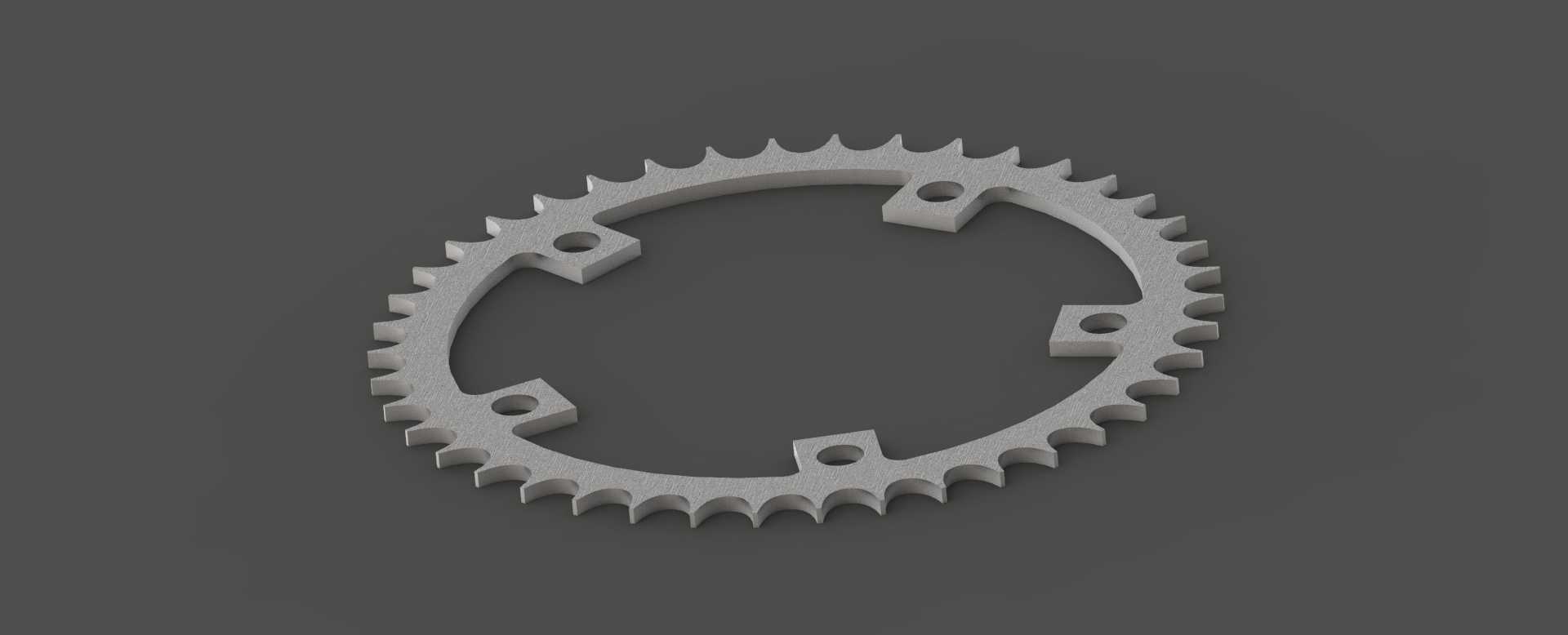

　　链轮部分采用42齿的齿数设计，对应的齿形完全贴合标准自行车链条的节距参数，每个齿的轮廓都做了倒角修型，减少链条和齿面的硬摩擦，降低骑行过程中的传动噪音，同时延长链条和链轮的整体使用寿命。链轮的环形基体上均匀布置了五个安装凸台，每个凸台上都开有贯通的安装孔，和五爪座的孔位对齐后通过标准紧固件锁紧，凸台的凸起高度刚好让链轮平面和五爪座之间留出足够的间隙，避免链条运动过程中剐蹭五爪结构。

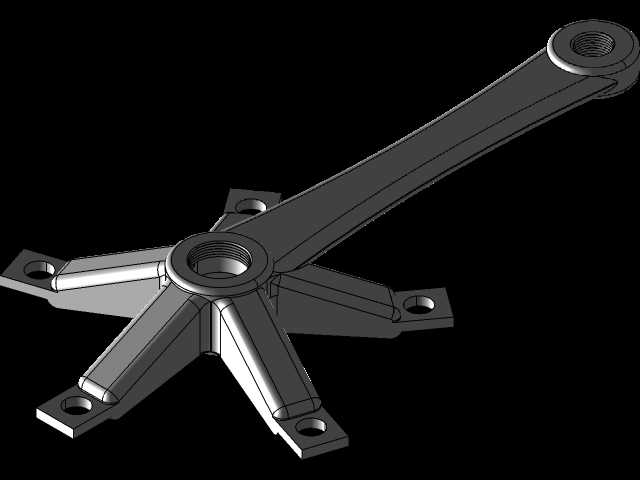

　　实际应用场景中，这套组件的受力工况并不单一：正常平路骑行时，曲柄承受的是周期性的垂直踩踏力，链轮主要传递链条的张紧拉力；遇到爬坡或者突然发力的工况，曲柄会承受额外的侧向弯矩，链轮齿面也会承受链条的冲击载荷，因此在结构建模阶段，所有的转角位置都做了圆角过渡处理，避免应力集中导致的部件断裂，尤其是曲柄和中轴安装孔的衔接位置、五爪和中心套筒的连接位置，都通过加厚壁厚、优化过渡圆弧的方式提升结构强度。

　　从安装流程的适配性来看，左右两根曲柄通过中心孔的锁紧结构固定在中轴两端，安装时需要保证两个曲柄的夹角呈180度，才能让左右脚的踩踏行程形成连续的动力输入，曲柄末端的踏板安装孔采用标准螺纹规格，左右两侧分别对应正反螺纹，避免骑行过程中踏板因为转动趋势出现松脱。链轮安装完成后需要调整和后飞轮的平面共面度，保证链条在变速过程中不会出现掉链、卡链的问题，建模时已经把链轮的安装平面和曲柄安装基准面的平行度公差考虑在内，只要按照标准流程安装，不需要额外调整垫片就能满足共面度要求。

　　针对山地骑行的复杂工况，这套组件的外露表面都做了硬化处理设计，能够抵御泥水、砂石的冲刷磨损，曲柄杆身的加强筋结构沿着受力方向布置，在不增加过多重量的前提下提升了抗扭、抗弯的性能，链轮的齿部做了加厚处理，即使在泥泞环境下链条夹杂泥沙，也不会因为过度磨损导致跳齿。日常维护时，只需要定期检查紧固件的锁紧力度，在链轮齿面和链条衔接位置添加润滑脂，就能保证整套传动结构长期稳定运行，不需要频繁更换易损部件。
