轻量化镂空自行车水壶固定支架

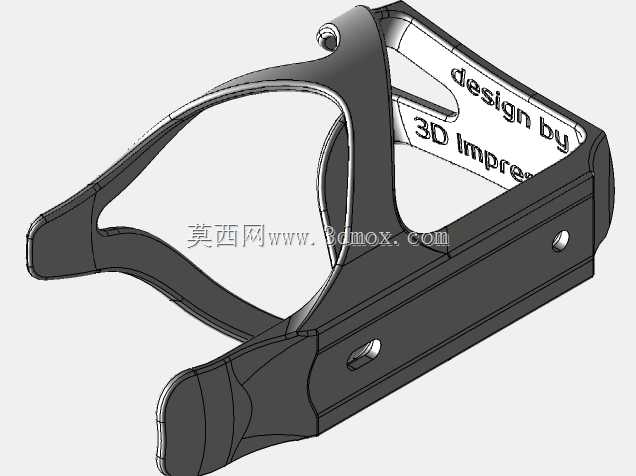

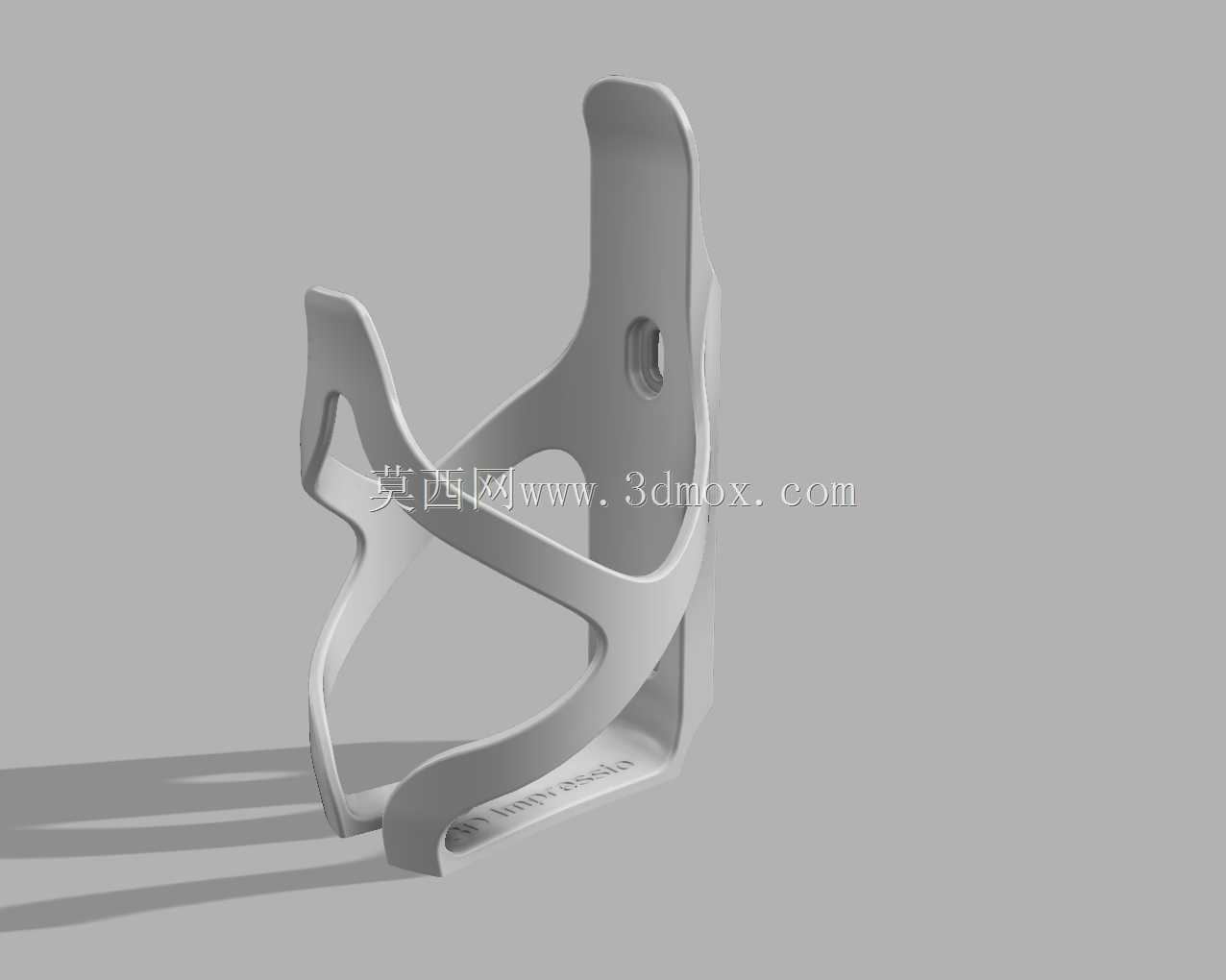

　　日常骑行过程中，随车携带饮用水是长距离通勤、户外骑行的刚需，传统水壶架多采用一体注塑或金属弯折成型，要么重量偏大增加骑行负载，要么结构冗余在颠簸路段容易出现水壶晃动脱落的问题，这款镂空结构的水壶固定支架，就是针对骑行场景的实际使用痛点做的结构优化设计。从安装边界来看，支架背部预留了标准的自行车车架安装孔位，孔距匹配市面上绝大多数山地车、公路车的车架水壶安装座尺寸，安装时仅需两颗标准M5螺丝即可完成固定，不需要额外改装车架结构，适配性覆盖绝大多数常规管径的骑行水壶，也能兼容部分直径在70-78mm区间的普通瓶装饮用水。设计思路上优先考虑了骑行过程中的受力特性，支架整体采用环抱式弧形轮廓，底部做了承托翻边结构，

　　水壶装入后底部有可靠的支撑面，不会出现向下滑脱的问题；侧方的镂空臂做了变厚度处理，靠近安装座的位置厚度更大，承担主要的支撑载荷，靠近开口的位置厚度适当减薄，兼顾一定的弹性变形量，取放水壶的时候不需要过大的力度，同时又能提供足够的抱紧力，即使经过颠簸路面、减速带这类冲击场景，水壶也不会被颠出。镂空的结构设计一方面是为了降低整体重量，减少骑行过程中的无效负载，另一方面也能减少积水积灰，雨天骑行或者清洗车辆的时候，水分可以直接从镂空位置排出，不会在支架内部积存造成污垢堆积或者材质腐蚀。支架的边缘位置全部做了圆角过渡处理，没有尖锐的棱角，取放水壶的时候不会刮伤水壶表面，也不会在骑行过程中剐蹭到骑行者的衣物或者腿部。从实际使用场景来看，

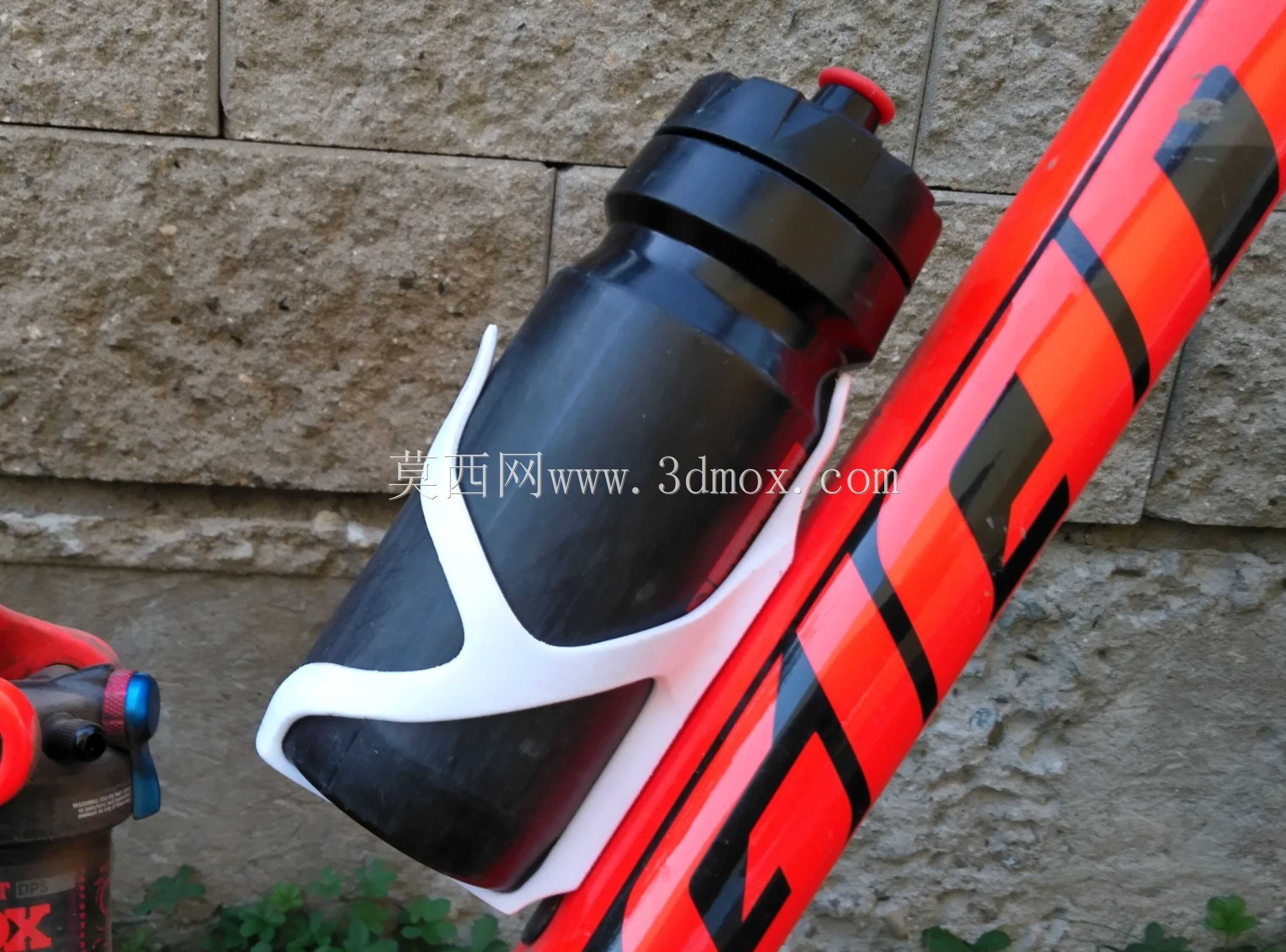

　　这款支架既可以满足日常城市通勤短距离骑行的载水需求，也能适配长距离户外骑行的使用要求，结构上没有多余的装饰性设计，所有的曲面和筋位都是围绕受力、安装、使用便利性做的优化，打印制作的时候可以根据自身使用需求选择不同的材质，比如常规使用可以选择PETG材质，韧性足够应对日常的颠簸冲击，如果追求更轻的重量也可以选择碳纤维耗材制作，安装后不会突出车架过多，避免骑行过程中发生磕碰。支架的开口角度做了反复调整，既保证了水壶装入后的抱紧力，也能让骑行者在骑行过程中单手完成取放操作，不需要刻意调整角度就能顺利把水壶抽出或者放回，不会因为卡滞影响骑行安全。背部的安装孔做了沉台设计，螺丝锁紧后螺丝头部不会突出支架表面，不会和水壶表面发生摩擦刮花水壶漆面。整体轮廓贴合车架管材的弧度，安装后和车架的贴合度更好，不会出现突兀的凸起，风阻表现也优于传统的外置式厚重水壶架。
