NEMA23步进电机安装固定座结构

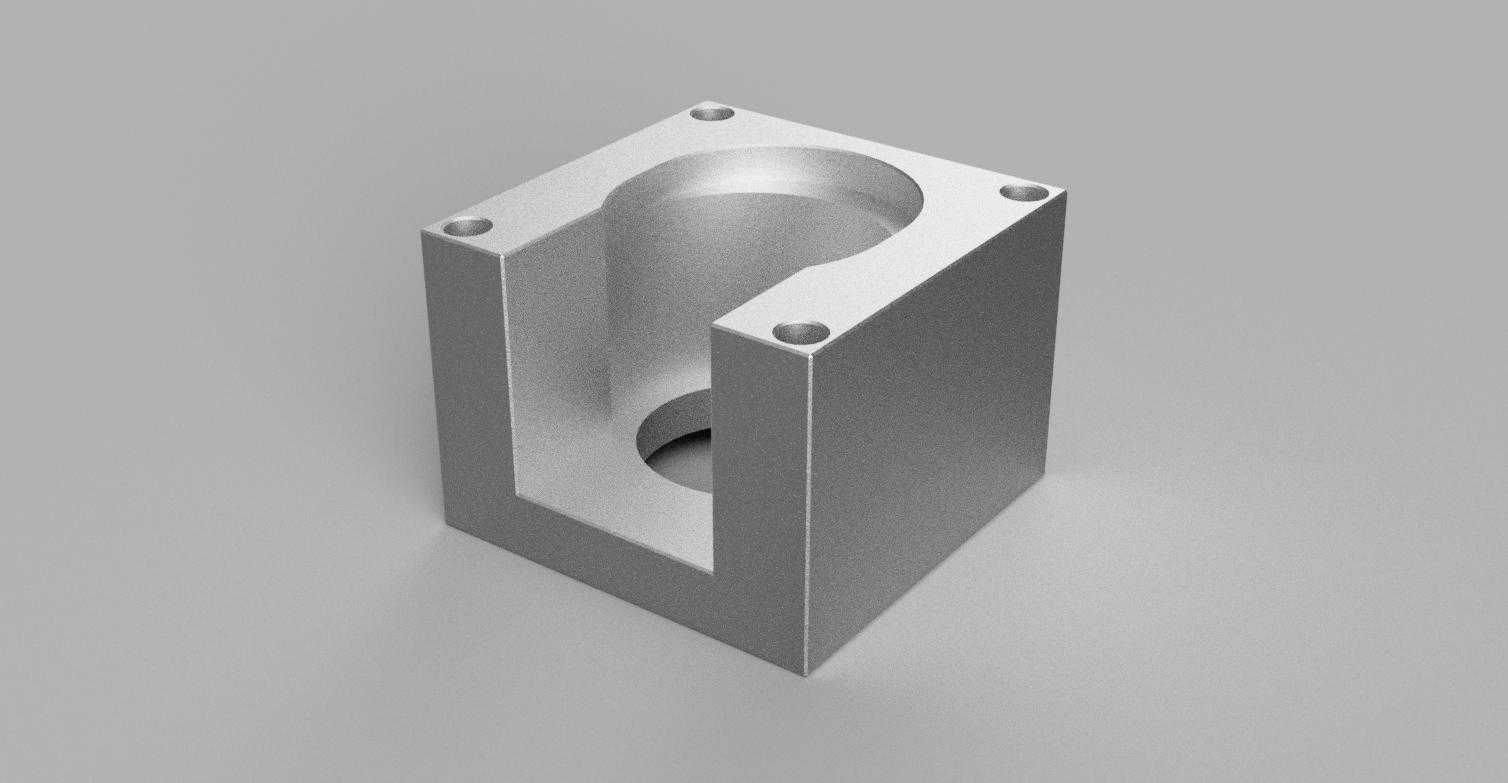

　　在小型数控雕刻机、桌面级数控铣床、自动化送料模组这类采用NEMA23规格步进电机作为动力源的设备里，电机安装座是连接动力单元与设备主体机架的核心受力构件，其结构合理性直接决定电机输出轴与传动部件的同轴度，进而影响整套传动系统的运行精度与使用寿命。这款安装座采用一体式方块式结构设计，整体为方正的块体构型，没有多余的外伸悬臂结构，从受力角度看，这种构型能将电机运行时产生的径向振动、轴向反冲力均匀分散到与机架连接的安装面上，避免局部应力集中导致的固定螺栓松动、安装面形变等常见问题。

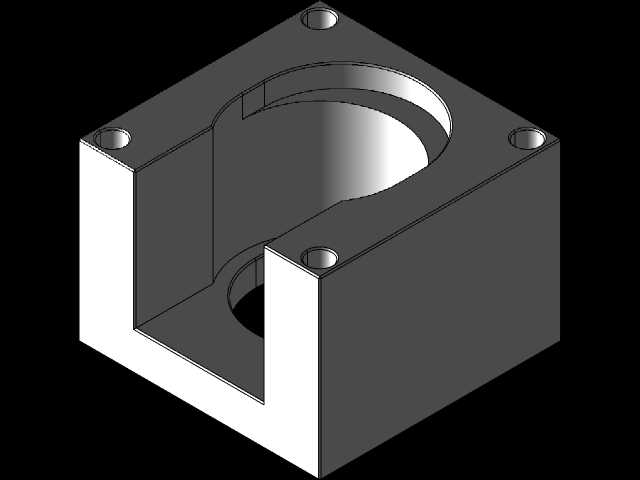

　　从结构细节来看，座体中部开设贯通式的圆柱容纳腔，腔体直径与NEMA23步进电机的前端止口尺寸匹配，安装时电机前端定位止口直接嵌入该腔体，能实现电机径向的精准定位，无需反复调整电机与传动件的同轴度，大幅降低现场装配的调校难度。座体顶部的安装法兰面加工有四个均匀分布的沉头安装孔，孔位完全对应NEMA23步进电机端盖的标准安装孔距，沉孔深度可保证固定螺栓装入后螺栓头不突出法兰平面，不会与周边的传动轮、防护罩等部件产生运动干涉。座体朝向传动侧的端面开设有U型避让缺口，该缺口的宽度大于电机输出轴直径，同时预留了联轴器、同步带轮等传动连接件的安装操作空间，装配时无需将整个座体拆离机架，就能完成传动件的拆装与调校，后期维护的便利性大幅提升。

　　设计过程中首先明确了安装边界约束：整体外廓尺寸适配57系列步进电机的安装规范，四个安装孔的中心距严格遵循NEMA23标准的47.14mm孔位要求，容纳腔的深度控制在能完全包裹电机前端定位止口的范围，既保证定位精度，又不会过度包裹电机壳体影响电机散热。座体与设备机架连接的底面加工为完整的平面，可根据实际安装需求在底面加工螺纹孔或者通孔，适配铝型材机架、钢板焊接机架等不同的设备主体结构，安装时可通过打表调整座体位置，保证电机输出轴与丝杠、导轨等传动部件的平行度或同轴度要求。

　　从实际应用场景出发，这类安装座多用于中小型数控设备的X、Y、Z轴进给驱动单元的电机固定，也可用于自动化生产线的直线滑台模组、皮带输送线的驱动端电机安装。在机床运行过程中，步进电机频繁启停、正反转产生的冲击载荷会首先作用在安装座上，一体式的块体结构相比拼接式的安装支架，抗振性能更强，不会因为长期受冲击出现拼接缝隙扩大、定位偏移的问题。结构设计时特意在座体侧壁保留了足够的壁厚，即使采用铝合金材质加工，也能满足常规切削加工场景下的刚度要求，若用于重载切削场景，也可更换为钢材加工，结构无需做额外调整即可直接套用。

　　在安装适配性上，该结构预留了足够的操作空间，不管是采用同步轮传动、联轴器直连丝杠传动，还是齿轮齿条传动，都能通过U型缺口完成传动件的锁紧操作，不需要额外在座体上加工避让槽。同时方正的外廓结构方便在安装时靠平机架上的定位基准边，快速完成座体的初定位，减少调校时的测量工作量。对于三维建模从业者而言，这类标准规格的安装座建模时需要优先保证标准安装孔位、止口尺寸的准确性，其次要兼顾装配工艺性，避免出现无法加工、装配干涉的问题，比如沉孔的深度要匹配对应螺栓的头部高度，容纳腔的内径公差要符合电机止口的配合要求，既要保证装配时能顺利装入，又不能间隙过大导致定位精度不足。
