DIY小型数控进给传动机构设计

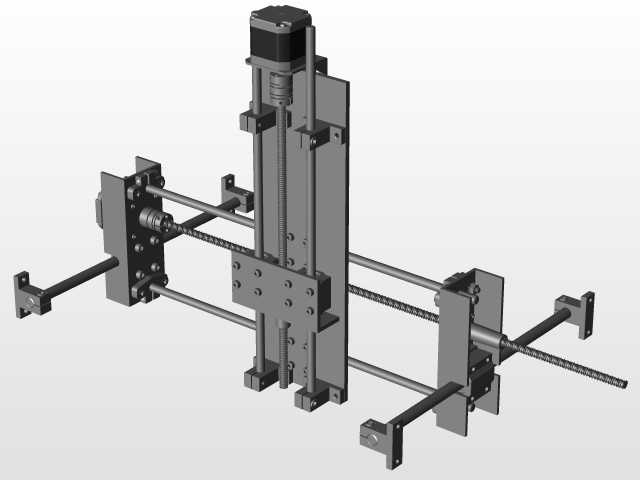

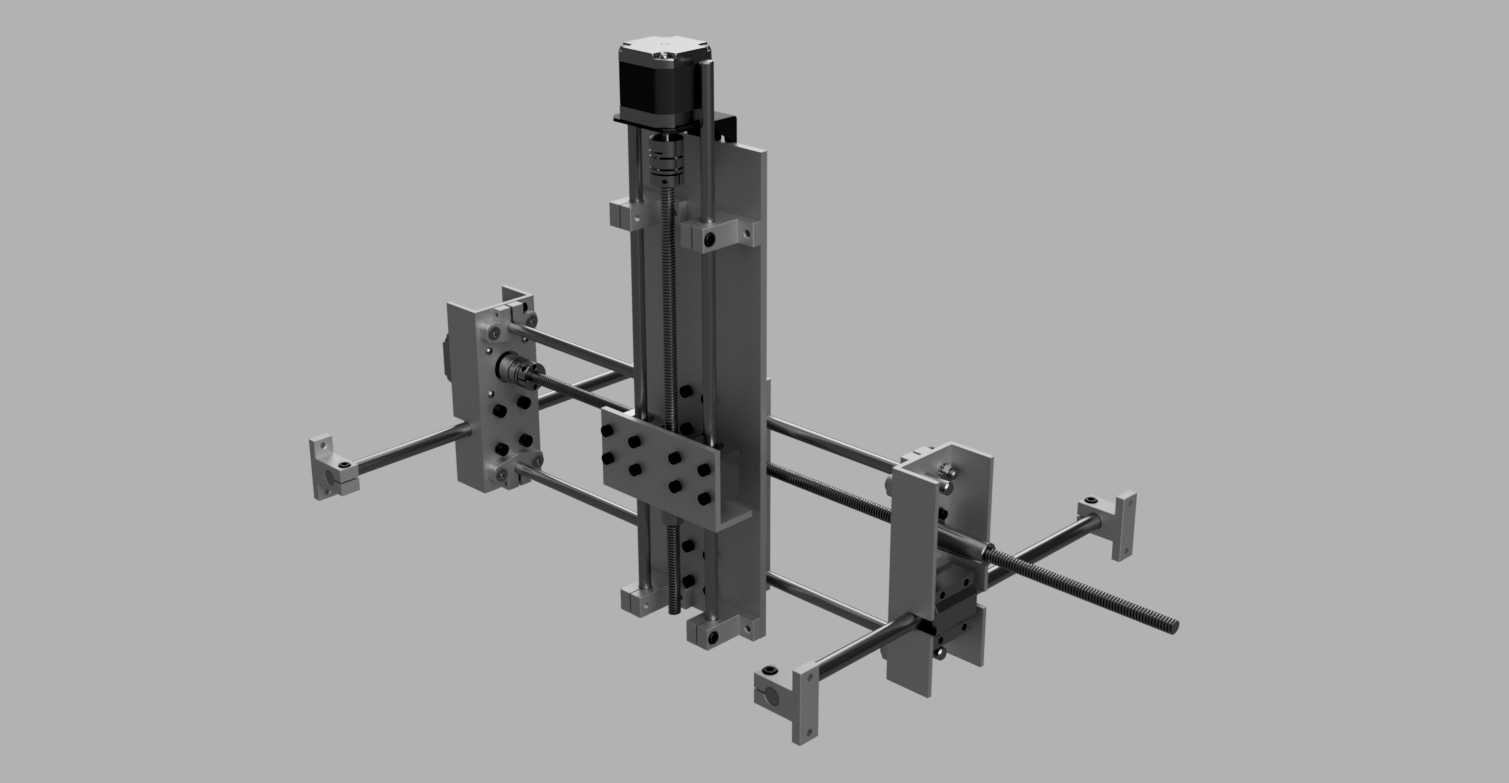

　　这套小型数控传动机构，面向个人DIY数控加工设备的搭建场景，主要承担单轴方向的精准进给传动功能，可适配小型桌面级雕刻、铣削加工场景的运动需求，也可作为自动化送料、点位移位的独立运动单元使用，适合小行程、轻负载的精密移位工况。从结构布局来看，整套机构采用立式安装的驱动端布局，驱动元件直接与传动丝杠同轴连接，省去了额外的同步带传动环节，能减少传动回程间隙，提升进给响应速度。传动部分采用圆头丝杠螺母配合光轴导轨的组合形式，每根运动轴配置单组支撑轴承，这种设计大幅压缩了整体结构的物料成本，降低了DIY加工的装配门槛，不需要高精度的轴承座同轴度调校，仅需保证光轴安装面的平行度即可完成基础装配。滑动座部分采用多安装孔位的平板设计，

　　安装面预留了成排的螺纹孔位，可直接固定加工主轴、工件夹具或者末端执行元件，不需要额外加工转接板，适配不同DIY场景的安装需求。两侧的支撑立板采用对称式设计，光轴两端直接穿入立板的定位孔中锁紧，丝杠两端通过简易支撑结构固定在立板上，整体安装边界紧凑，横向安装跨距可根据光轴长度灵活调整，纵向安装深度仅需预留立板厚度加滑动座行程的空间，立式驱动端的突出高度控制在较小范围内，可适配桌面级设备的狭小安装空间。设计思路上优先考虑了易加工、易装配的特性，所有结构件都可采用常规铝型材或者板材切割加工完成，不需要复杂的五轴加工工序，普通的钻孔、攻丝、切割设备就能完成全部零件的加工，适合个人爱好者自行加工制作。不过这套结构目前仍存在设计局限，

　　单轴承支撑的轴系在高速进给或者重负载切削工况下，容易出现轴端跳动，影响加工精度，仅适合轻载、低速的加工场景，比如软材质雕刻、PCB板钻孔这类切削力较小的作业。在实际装配过程中，需要注意光轴与丝杠的平行度调校，若平行度偏差过大，会导致滑动座移动卡滞，加快丝杠螺母和光轴的磨损，装配时可通过百分表打表调整立板的安装位置，保证两根光轴的同轴度以及光轴与丝杠的平行度控制在合理公差范围内。滑动座与光轴配合的部分采用无衬套的直接滑动配合，若需要提升滑动顺畅度和使用寿命，可自行加装直线轴承或者铜套，降低滑动摩擦阻力。整套机构的行程可通过更换不同长度的光轴和丝杠进行调整，不需要改动支撑立板和滑动座的结构，拓展性较强，

　　可根据实际加工需求搭建不同行程的运动轴，也可将多套相同的机构组合成XY两轴或者XYZ三轴的运动平台，搭建完整的小型数控加工设备。从实际使用场景来看，这类简易传动机构除了用于DIY数控设备，也可用于小型自动化设备的点位移位，比如小型点胶设备、工件分拣机构的直线运动单元，成本远低于工业级直线模组，对于负载不大、精度要求不是极高的场景，完全能够满足使用需求。结构上没有采用复杂的防护设计，日常使用时需要注意及时清理导轨和丝杠上的切屑、灰尘，避免杂质进入滑动配合面造成磨损，可根据使用场景自行加装风琴罩或者伸缩挡板，提升机构的使用寿命。驱动端的安装位适配常用的步进电机安装尺寸，可直接搭配市面常见的步进电机和驱动器使用，不需要定制电机转接法兰，降低了电控部分的适配成本。
