数控机床用8mm孔径立式夹紧轴支座

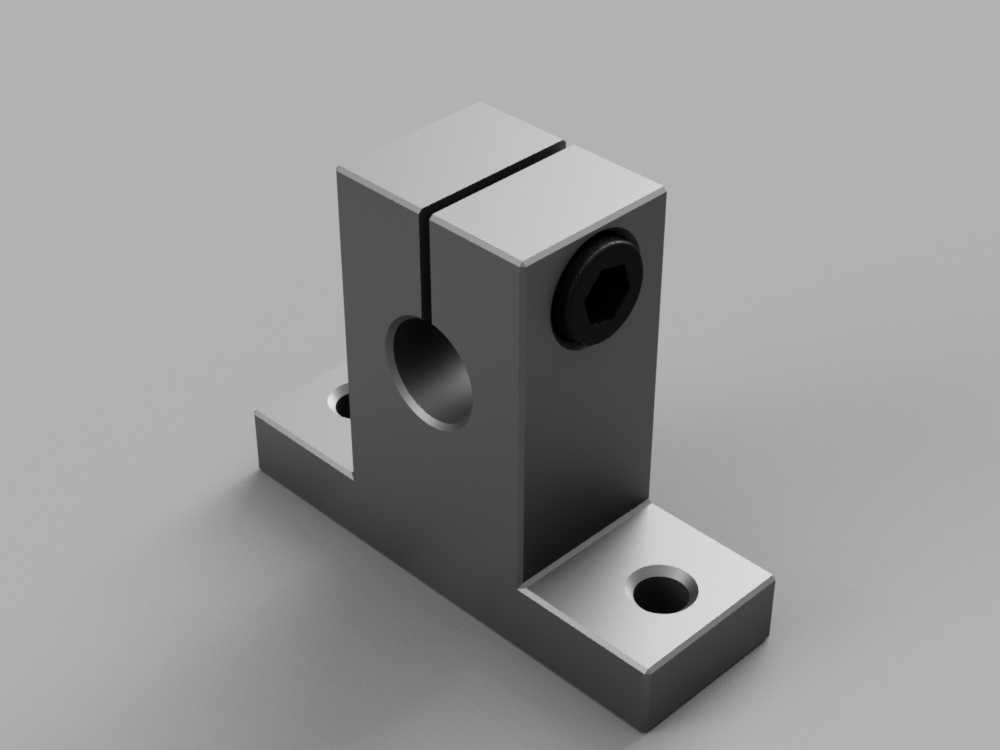

　　在中小型数控设备的传动与导向布局里，这类立式轴支座的应用场景覆盖了光轴导向、小型传动轴支撑、传感器安装杆固定等多个环节，区别于卧式轴座的安装姿态，立式结构能在设备台面垂直方向完成轴件的固定，节省台面横向安装空间，尤其适合紧凑型数控铣床、桌面级加工设备的内部布局。从实际使用功能来看，这款支座的核心作用是为直径8mm的光轴提供稳定的径向夹紧支撑，侧面的锁紧螺栓孔可通过拧紧标准内六角螺栓，让支座上部的开缝结构产生弹性形变，抱紧穿过的轴件，既可以实现轴件的轴向位置固定，也能在需要调整轴位时松开螺栓快速滑移调整，调整到位后重新锁紧即可，无需额外加工轴件的定位台阶，降低配套轴件的加工成本。设计思路上，支座采用L型一体式结构，

　　底部带两个对称的安装耳板，耳板上预留通孔用于穿装螺栓将支座固定在设备台板或安装基板上，这种一体式结构相比拼接式支座，装配累计误差更小，整体刚性更优，能承受轴件传递的径向载荷，避免设备运行过程中轴件出现晃动偏移。上部的夹紧段开有通缝，缝宽控制在合理范围，既保证锁紧时的形变余量足够抱紧轴件，又不会因为缝宽过大导致支座结构强度下降，锁紧螺栓孔设置在夹紧段的侧面，操作空间充足，装配时扳手可以顺利伸入完成拧紧动作，不会和周边其他零部件产生干涉。从安装边界尺寸来看，支座的底座两个安装孔中心距适配常规的小型设备安装孔位布局，安装孔直径适配M4规格的内六角圆柱头螺栓，整体高度满足8mm轴件在垂直安装面方向的支撑高度需求，

　　不会因为支座过高导致轴件悬伸量过大产生挠度，也不会因为高度不足导致轴件和安装台面发生摩擦。在实际选型使用时，这类支座通常搭配直线光轴使用，作为小型导向机构的端部支撑或者中间支撑，比如在数控设备的刀具冷却管路支撑杆固定、小型气动元件的安装导杆支撑、防护门的导向轴支撑场景中都能适配，夹紧式的固定方式相比顶丝固定的轴座，抱紧接触面积更大，轴件受力更均匀，不会因为顶丝的点接触在轴件表面产生压痕，长期使用后调整轴位也不会出现卡滞。结构细节上，支座的所有棱边都做了小倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中，提升零件的抗疲劳性能，底座和立板的连接处做了圆角过渡，避免直角连接处的应力集中导致受载时出现开裂，

　　上部的轴孔公差控制在合理范围，未锁紧状态下轴件可以顺利穿入，锁紧后能提供足够的抱紧力，保证设备运行过程中轴件不会出现窜动。这类轴支座的材质通常选用45号钢或者铝合金，钢制版本适合载荷稍大的传动支撑场景，铝合金版本适合轻量化要求高、载荷较小的导向场景，表面做发黑或者阳极氧化处理，提升防锈能力，适配车间多油污、多切削液的使用环境，长期使用不会出现锈蚀卡滞的问题。在三维建模过程中，这类零件需要重点关注开缝处的形变仿真，验证不同锁紧力矩下的抱紧力是否满足使用需求，同时要核对安装孔的位置度，保证批量生产时支座能顺利适配设备的安装孔位，避免出现安装错位的问题，轴孔的圆柱度公差也需要严格控制，保证轴件穿入后不会出现偏斜，影响轴件的直线运动精度。
