椭圆形双螺栓钢制轴承限位法兰

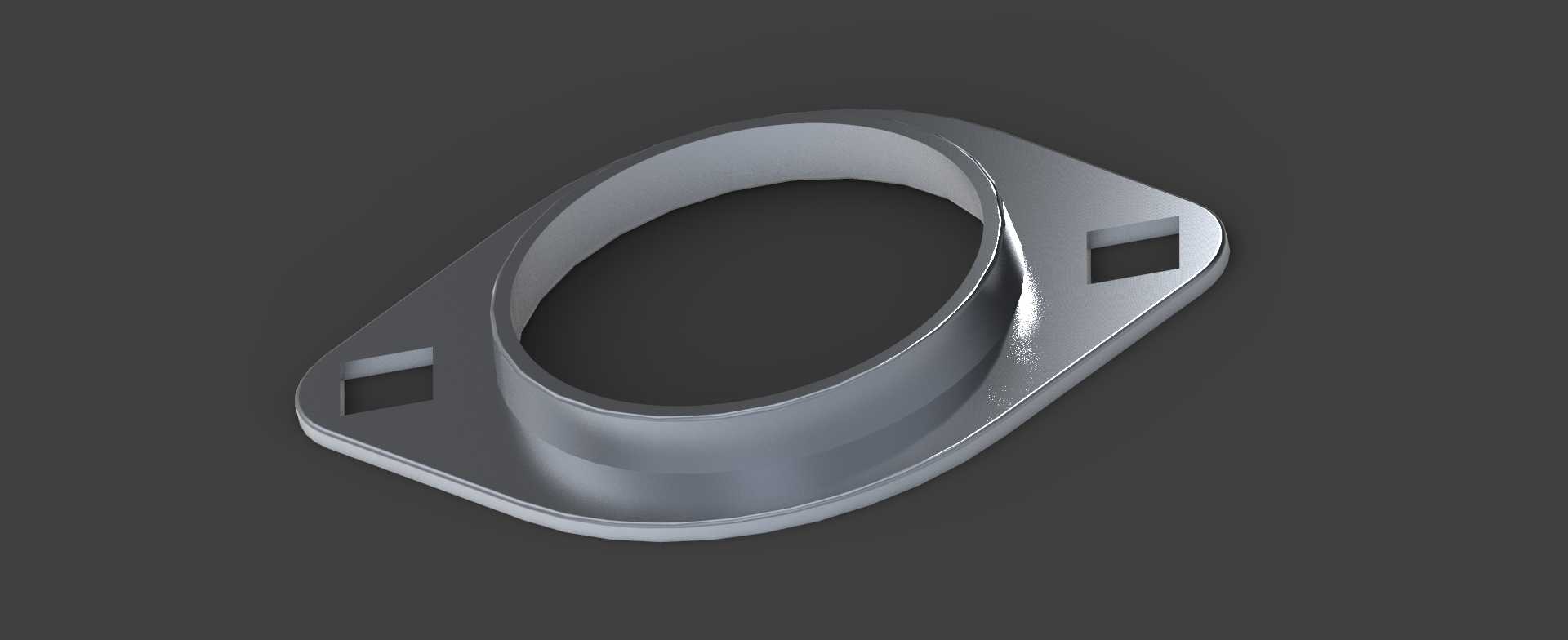

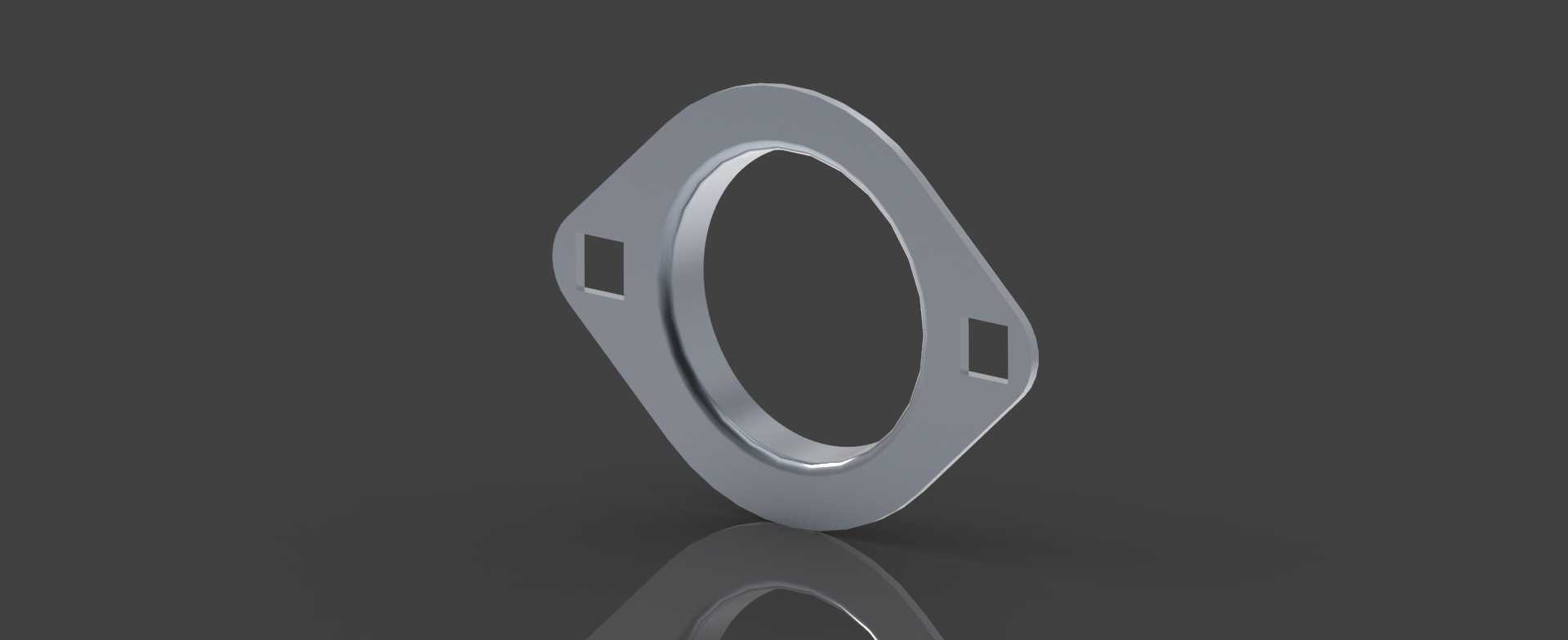

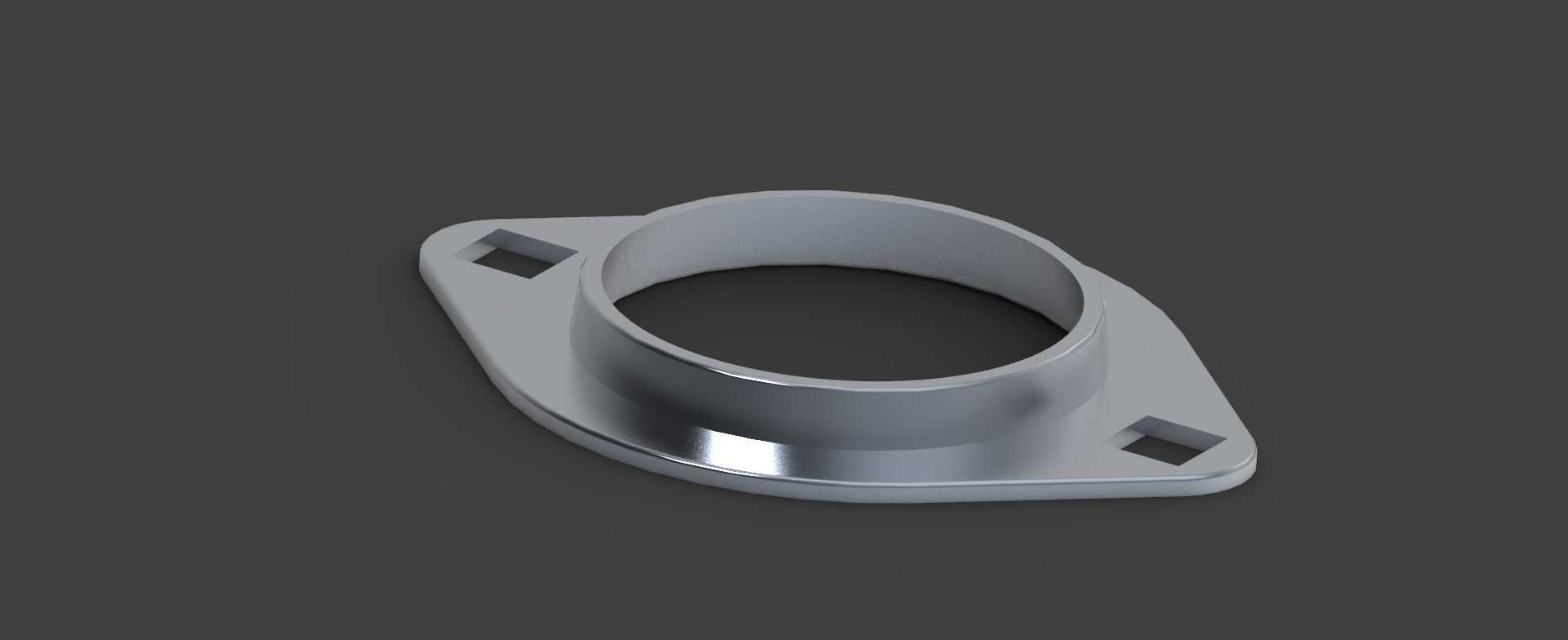

　　在小型传动机构、轻工输送设备、家用电机组件的装配场景里，这类双螺栓孔椭圆法兰是轴承轴向定位的核心配套零件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往在装配阶段才发现干涉或者定位失效的问题。这款法兰适配20mm直径的光轴配套轴承，整体采用冲压钢制工艺成型，相比切削加工的同规格法兰，生产效率更高，批量一致性更好，适合大批量的设备装配需求。从结构设计逻辑来看，法兰的中心孔与轴承外圈采用过渡配合，安装时压入轴承外圈的定位槽后，通过两个对称布置的方形安装孔穿入螺栓，将法兰整体固定在设备的安装立板上，以此限制轴承的轴向窜动，避免轴系运转过程中轴承出现移位导致的传动卡滞、异响甚至轴系脱落问题。

　　不同于圆形法兰需要周向布置多个安装孔的设计，这款椭圆形法兰将安装位集中在长轴方向的两端，整体占用的安装空间更小，对于安装面空间局促的小型设备来说，这种结构能有效压缩设备的横向安装尺寸，比如在小型台式风机、桌面输送辊道、微型减速电机的输出端定位场景中，这种结构的适配性远高于常规圆形法兰。设计时需要重点关注几个尺寸边界：首先是中心孔的内径公差，需要匹配对应轴承外圈的外径公差，过盈量太大会导致压装时法兰变形，过松则无法起到有效定位作用；其次是两个安装孔的中心距，必须和安装立板上的螺纹孔中心距严格对齐，否则装配时会出现螺栓无法穿入的问题，方形的安装孔设计相比圆孔还预留了微小的位置调整余量，能抵消一部分安装板的加工误差，降低装配难度。

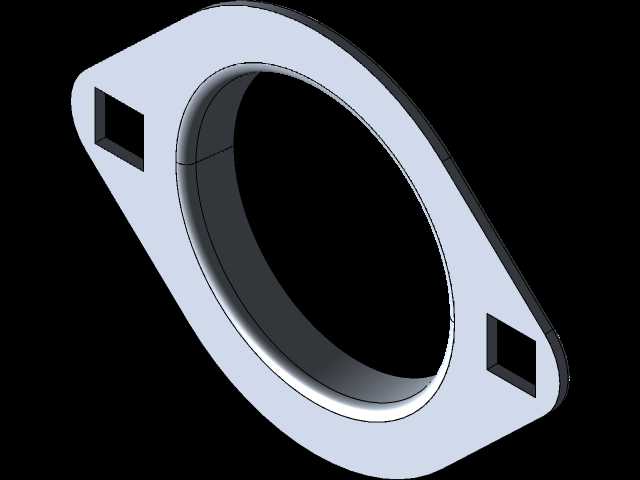

　　另外法兰的翻边高度是另一个关键参数，翻边高度需要刚好嵌入安装板的沉台或者贴合轴承外圈的端面，高度过高会导致轴承压装不到位，高度过低则无法完全限制轴承的轴向位移，冲压成型时的翻边圆角也需要控制在合理范围，避免应力集中导致法兰在长期受轴向载荷时出现开裂。从实际使用场景来看，这类法兰常应用在载荷不大、转速中等的传动部位，比如小型自动化设备的从动辊定位、家用电器的电机轴承固定、小型农用机具的传动端限位，相比厚重的铸造轴承座，这种冲压法兰重量更轻，成本更低，安装流程更简便，不需要复杂的镗孔加工，只需要在安装板上加工对应中心过孔和两个螺纹孔即可完成装配。在建模过程中，需要重点还原冲压件的工艺特征，比如翻边处的拔模斜度、安装孔的冲裁圆角、

　　板材的厚度一致性，不能按照纯切削零件的思路去做直角锐边建模，否则模型导入工艺分析软件时会出现工艺可行性报错，实际生产时也会出现模具损坏的问题。另外法兰的两个安装耳的过渡圆弧也需要做应力释放设计，避免在螺栓拧紧时，耳板和主体连接的位置出现应力集中导致断裂，尤其是在有振动的使用场景下，这个圆弧的大小直接影响零件的疲劳寿命。很多设计人员在选型这类零件时，往往只关注中心孔的适配尺寸，忽略了法兰整体的厚度和安装耳的宽度，导致选型的法兰刚性不足，在轴系受轴向冲击时出现法兰变形，轴承移位的故障，实际上在选型时需要根据轴系的最大轴向载荷核算法兰的截面抗弯强度，匹配对应厚度的板材，才能保证长期使用的可靠性。
