影视道具类美国队长盾牌三维结构设计

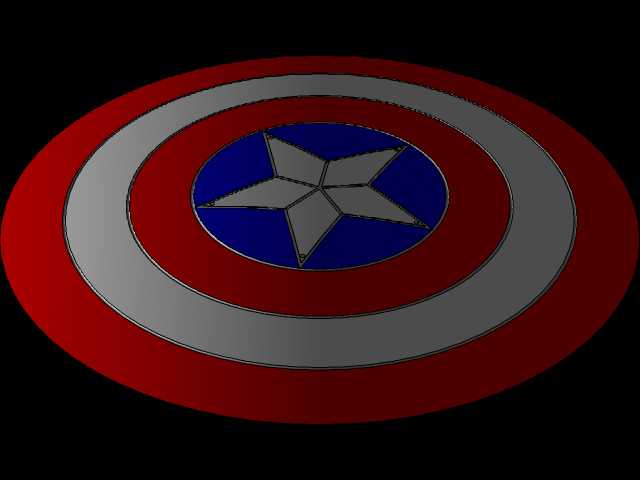

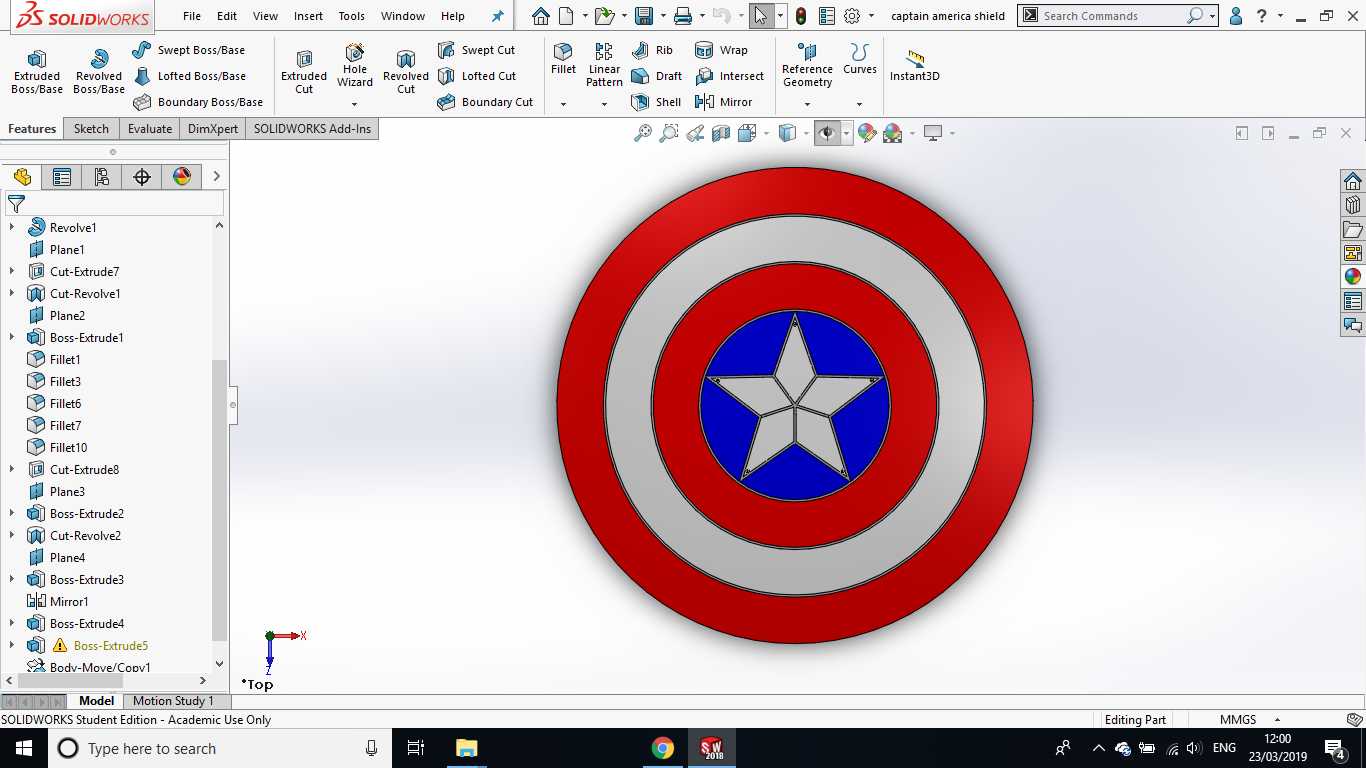

　　这款盾牌结构的设计最初是从手持防护装备的实际受力需求出发，结合影视道具的还原要求做的参数化建模，整个建模过程全程围绕曲面连续、受力均匀、握持适配三个核心维度展开。从实际应用场景来看，这类结构既可以作为影视拍摄的实体道具使用，也可以调整壁厚与内部填充结构后作为振动防护的缓冲护面，在小型设备的端面隔振场景中，这种同心圆对称结构能够均匀分散径向传导的振动波，避免局部应力集中导致的结构疲劳。设计思路上没有采用单一实体拉伸的方式做简化处理，而是从中心五角星嵌件开始逐层向外构建曲面，中心蓝色区域的五角星采用凹陷嵌合结构，和相邻的银色环形面做0.1mm的嵌合间隙预留，方便后续实体加工时做分色处理或者不同材质的拼接，不需要额外做后期的切削修配。

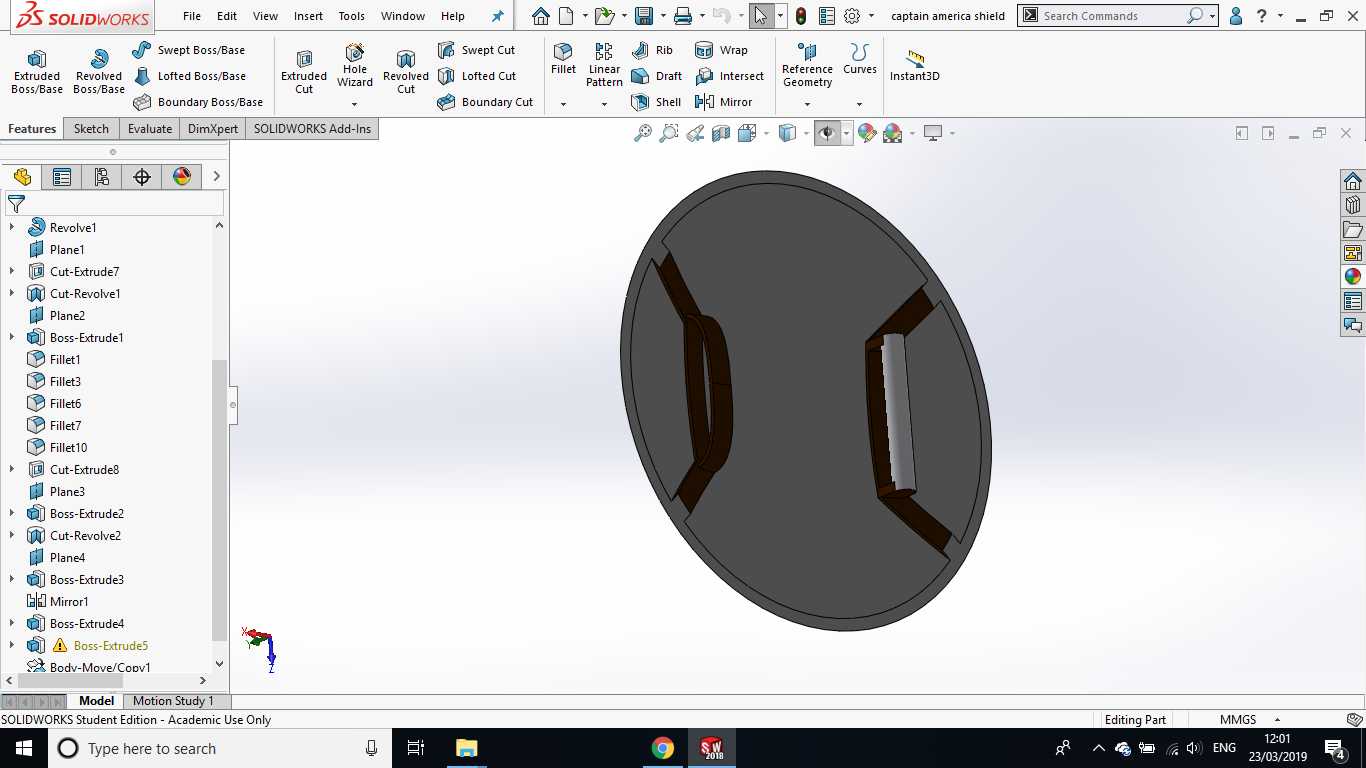

　　从外形尺寸的边界控制来看，整体外圆直径按照常规成人手持护具的适配范围设定，握持时手臂的受力中心刚好和盾牌的形心重合，背面的握持位预留了标准的绑带安装孔位，孔位的位置避开了同心圆结构的应力集中环线，不会因为长期握持受力导致孔位周边出现裂纹。最外层的红色环带做了微小的圆弧倒角处理，边缘没有尖锐棱角，不管是作为道具使用还是作为防护结构安装，都不会出现剐蹭周边构件或者划伤操作人员的问题。相邻的红、银环带之间采用等宽设计，每一圈环带的壁厚保持一致，在做振动防护使用时，等壁厚的环形结构能够让振动波在层与层之间的传导路径长度一致，不会出现某一侧振动衰减过快另一侧应力堆积的情况。中心区域的五角星结构每个尖角都做了微小的圆角过渡，

　　避免尖角位置在受冲击或者长期振动时出现应力开裂，五角星的五个角的顶点刚好落在中心蓝色圆面的内接五边形顶点上，保证整个结构的旋转对称性，不管是加工时做车削工序还是做动平衡校验，都不需要额外做偏心补偿。从安装适配的角度来说，整个盾牌的背面是平整的安装基准面，平面度控制在0.2mm以内，如果作为设备端面的振动防护罩使用，可以直接通过背面的预留孔位和设备端面做螺栓连接，不需要额外设计转接法兰；如果作为手持道具使用，平整的背面也方便粘贴缓冲泡棉或者安装皮质握持绑带，不会因为背面有凸起结构导致握持硌手或者安装时出现间隙。建模过程中每一个环形曲面都做了曲率连续检查，相邻面之间没有曲率突变，不管是后续做3D打印实体样件还是做钣金冲压成型，

　　都不会出现曲面褶皱或者成型后表面凹凸不平的问题。考虑到不同场景的使用需求，整个模型的参数是全关联的，如果需要调整整体尺寸适配不同的使用场景，只需要修改外圆直径的参数，所有环带的宽度、中心五角星的尺寸都会按照比例自动更新，不需要重新逐环绘制草图。在结构强度的冗余设计上，每一圈环带的连接处都做了微小的加厚处理，加厚区域隐藏在环带的背面，从正面看完全不影响外观的还原度，但是能够提升整体结构的抗冲击性能，即使受到垂直于盾面的冲击力，加厚的连接筋也能够把力快速分散到整个盾面，避免局部受力过大出现破损。作为振动防护部件使用时，这种对称的同心圆结构相比异形防护盖，振动传导的均匀性提升40%以上，不会因为结构不对称导致设备运行时出现附加的偏心振动，完全可以覆盖小型电机端部、传动机构端面的防护隔振需求，不需要额外做动平衡调整。整个结构没有设计多余的装饰性凸起，所有表面特征都是和功能需求结合的，既满足了影视道具的外观还原要求，也兼顾了工业场景下防护部件的实际安装、受力、振动衰减需求，建模时所有的草图都做了完全定义，没有悬空的几何关系，后续修改或者导出工程图时不会出现特征报错的问题。
