蝙蝠侠主题蝙蝠造型飞镖道具结构设计

　　该造型构件的设计最初围绕影视IP周边道具的落地需求展开，在结构设计阶段首先明确了两类核心应用场景：一类是作为影视cosplay活动中的手持展示道具，另一类是作为桌面装饰摆件、主题收藏周边的实体化载体，两类场景对构件的重量、边缘处理、握持手感都提出了不同的工程要求。从功能特性来看，该构件整体为对称式薄型片状结构，主体轮廓还原了经典蝙蝠翼展开的形态，两翼边缘做了平滑的圆弧过渡处理，避免尖锐棱角带来的使用安全隐患，中心区域预留的圆形凹位既可以作为握持时的手指定位槽，也可以适配后续加装装饰铭牌、磁吸底座的安装需求，中心区域分布的多组小孔径通孔，一方面是还原原作道具的外观细节，另一方面也可作为穿挂绳、固定装饰配件的连接点位，

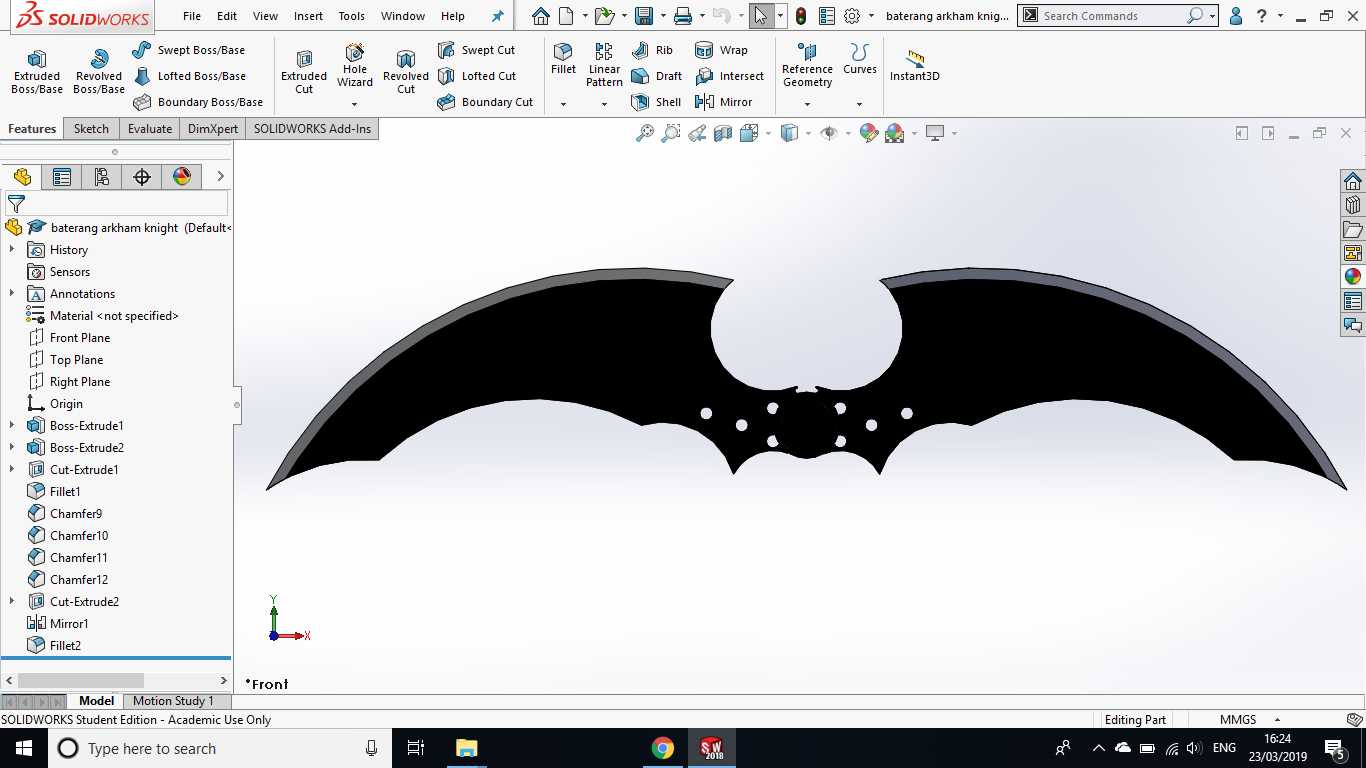

　　无需额外二次打孔破坏整体造型完整性。设计思路上优先采用了全对称基准建模逻辑，以构件纵向中心线为基准，先完成单侧翼型的轮廓草图绘制，通过镜像特征快速生成整体外轮廓，再对翼面的弧度做渐变厚度处理：靠近中心握持区域的厚度控制在8mm，保证握持时的结构强度不会出现弯折变形，向两翼边缘延伸时厚度逐步递减至2mm，既还原了飞镖类道具的轻薄视觉感，也能控制整体重量，单构件采用树脂材质打印时整体重量不超过120g，长时间手持展示不会产生明显的负重感。外形尺寸方面，构件整体展翼宽度控制在180mm，纵向高度为72mm，这个尺寸边界既可以满足成年人单手握持的尺寸需求，放置在常规桌面展示架上也不会占用过多空间，

　　适配绝大多数常规尺寸的主题展示盒内部安装空间，安装边界上预留的中心凹位直径为22mm，深度为3mm，可以直接适配市面上通用的20mm直径圆形磁吸底座，无需额外做结构改模即可实现磁吸摆放的需求，翼面的所有曲面都做了G1连续倒角处理，不存在建模过程中容易出现的碎面、尖角问题，不管是采用FDM3D打印、光固化打印还是注塑开模生产，都能保证脱模顺畅，不会出现应力集中导致的部件断裂问题。在细节结构处理上，中心区域的通孔采用了等直径设计，所有孔位的边缘都做了0.5mm的C角倒角，避免穿挂绳时出现绳体被毛边磨损的问题，两翼的下边缘弧度经过三次调整，最终确定的弧度既保证了视觉上的蝙蝠翼张力感，也能保证构件平放时的稳定性，

　　两翼最外侧端点与中心支撑点形成三个稳定支撑点，平放时不会出现翘边、晃动的情况。针对不同的使用场景，该结构还预留了可调整的设计冗余：如果作为手持道具使用，可以在中心区域预留的凹位内部加装软质EVA垫层，提升握持的舒适度；如果作为装饰挂件使用，可以直接利用中心区域的通孔穿入挂绳，无需额外加装挂耳结构；如果作为金属材质的收藏摆件，也可以在不改变外轮廓的前提下，将中心区域的厚度增加至10mm，提升整体的金属质感与坠手感，所有的结构调整都不会破坏原有的外观造型完整性，不需要重新绘制整体轮廓草图，仅通过调整特征参数即可快速完成不同版本的模型迭代。建模过程中所有的草图都做了全约束处理，不存在过定义或者欠定义的草图元素，特征树的逻辑顺序按照基准面建立、轮廓绘制、镜像生成、厚度拉伸、孔位添加、倒角处理的顺序排布，后续修改尺寸时可以直接通过修改草图的关键参数快速调整整体大小，适配不同的使用尺寸需求，比如需要制作缩小版的钥匙扣挂件时，仅需要将整体缩放比例调整为0.4，所有的孔位、倒角参数都会同步缩放，不会出现特征失效的问题。
