加勒比海盗主题影视道具佩剑结构设计

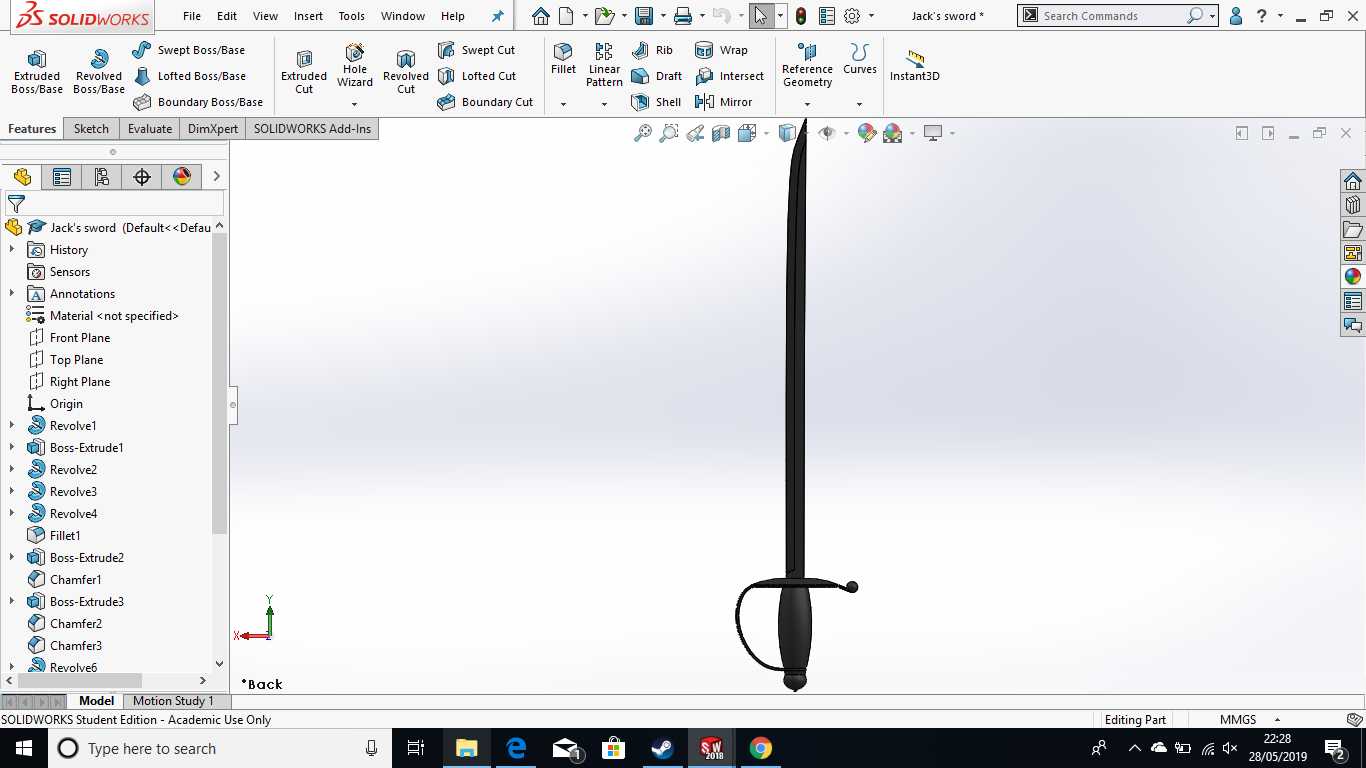

　　这款佩剑的三维结构设计，最初是为影视实景演出、主题乐园沉浸式互动场景开发的道具类产品，区别于实战兵器的功能定位，设计全程围绕道具使用的安全性、外观还原度、长期耐用性三个核心维度展开，没有冗余的功能结构，所有曲面和棱角都做了适配道具使用场景的优化处理。

　　从实际使用场景来看，这类佩剑主要应用在三个领域：一是影视拍摄的近身动作戏道具，需要兼顾镜头前的质感呈现和武打动作中的碰撞安全性，避免棱角划伤演员；二是主题乐园的NPC互动装备，每天要承受上百次的握持、挥舞、与游客的近距离接触，结构强度要能支撑高频次使用，同时重量要控制在单手握持无负担的区间；三是cosplay活动的定制装备，需要满足爱好者对细节还原度的要求，同时适配不同身高使用者的握持手感，不需要额外调整就能直接使用。

　　设计思路上没有照搬传统实战刀剑的配重逻辑，实战刀剑为了劈砍发力会将重心前移到剑身前三分之一处，而这款道具佩剑将重心调整到护手前方5cm的位置，单手握持时手腕不需要额外施加对抗力矩，长时间握持挥舞也不会产生明显的肌肉酸胀感。剑身部分采用等厚变截面的曲面设计，从靠近护手位置的20mm宽度逐步收窄到剑尖位置的2mm宽度，剑身厚度统一控制在3mm，既保证了镜头下的金属质感呈现，又避免了薄刃结构带来的安全隐患，所有剑身边缘都做了R1.5的圆角钝化处理，即使碰撞到人体也不会造成划伤。

　　护手部分采用了经典的海盗佩剑D型护圈结构，护圈直径控制在120mm，刚好能容纳成年男性佩戴薄款手套的手部穿过，护圈与剑柄的连接位置做了3mm的加厚过渡，避免挥舞过程中护圈受外力碰撞发生变形。剑柄采用符合人体工学的纺锤形曲面设计，握持区域的直径从靠近护手位置的35mm逐步收窄到中段的30mm，再放大到柄尾的38mm，表面做了0.5mm深度的菱形防滑纹理，即使手心出汗也不会出现打滑的情况，柄尾做了直径10mm的球形堵头，防止激烈挥舞时佩剑从手中滑脱。

　　外形尺寸与安装边界方面，整剑全长设计为920mm，其中剑身长度760mm，剑柄长度160mm，最大外轮廓尺寸出现在护手位置，横向宽度为140mm，整剑重量控制在850g左右，比同尺寸的实战金属刀剑轻40%左右。如果是采用树脂材质3D打印制作，安装时不需要额外的配重块，直接将打印好的剑身、护手、剑柄通过M4的内六角螺丝拼接即可，拼接缝隙控制在0.1mm以内，后期打磨补土后不会露出拼接痕迹；如果是采用金属材质铸造，只需要在剑柄内部预留10mm直径的配重孔，根据实际使用需求添加铅粒调整整体配重即可，不需要修改外部曲面结构。

　　结构细节上，剑身与护手的连接采用15mm见方的方榫结构，插入深度为20mm，相比圆榫结构能承受更大的扭转力矩，即使做大幅度的劈砍动作也不会出现剑身转动的情况。护圈与护手的连接采用一体化建模设计，没有额外的拼接缝，避免长期使用后连接位置出现断裂。剑柄内部预留了6mm的穿绳孔，使用者可以根据自己的使用习惯在柄尾加装腕绳，进一步提升使用时的安全性。所有曲面的过渡都采用G2连续处理，不管是3D打印还是开模铸造，都不会出现曲面棱线不顺的问题，表面处理后能呈现出流畅的金属反光效果，完全满足影视拍摄的特写镜头要求。

　　从生产适配性来看，这套三维模型的结构拆分完全适配主流的加工工艺，不管是采用FDM3D打印、光固化3D打印，还是失蜡铸造、钣金冲压，都不需要对模型结构做大幅修改，拆分后的单个零件最大尺寸不超过800mm，能适配绝大多数桌面级3D打印机的成型尺寸，小批量生产时不需要额外定制大型加工设备，能有效控制道具的生产成本。针对不同使用场景的需求，只需要调整材料填充率就可以实现不同的强度要求，日常展示使用时填充率设置为15%即可，武打动作使用时填充率设置为50%就能满足碰撞强度要求，不需要重新调整结构参数。
