复仇者联盟鹰眼长剑三维结构设计

　　本次完成的长剑结构设计，核心面向影视道具复刻、文创周边开发、cosplay装备定制等应用场景，在结构设计阶段优先平衡了外观还原度与实体加工的可行性，避免纯外观模型无法落地生产的问题。从实际用途出发，该模型可直接用于3D打印定制实体道具、注塑开模生产周边衍生品、影视预演阶段的道具可视化校验，也可作为结构设计从业者练习异形长杆类零件建模的参考案例。

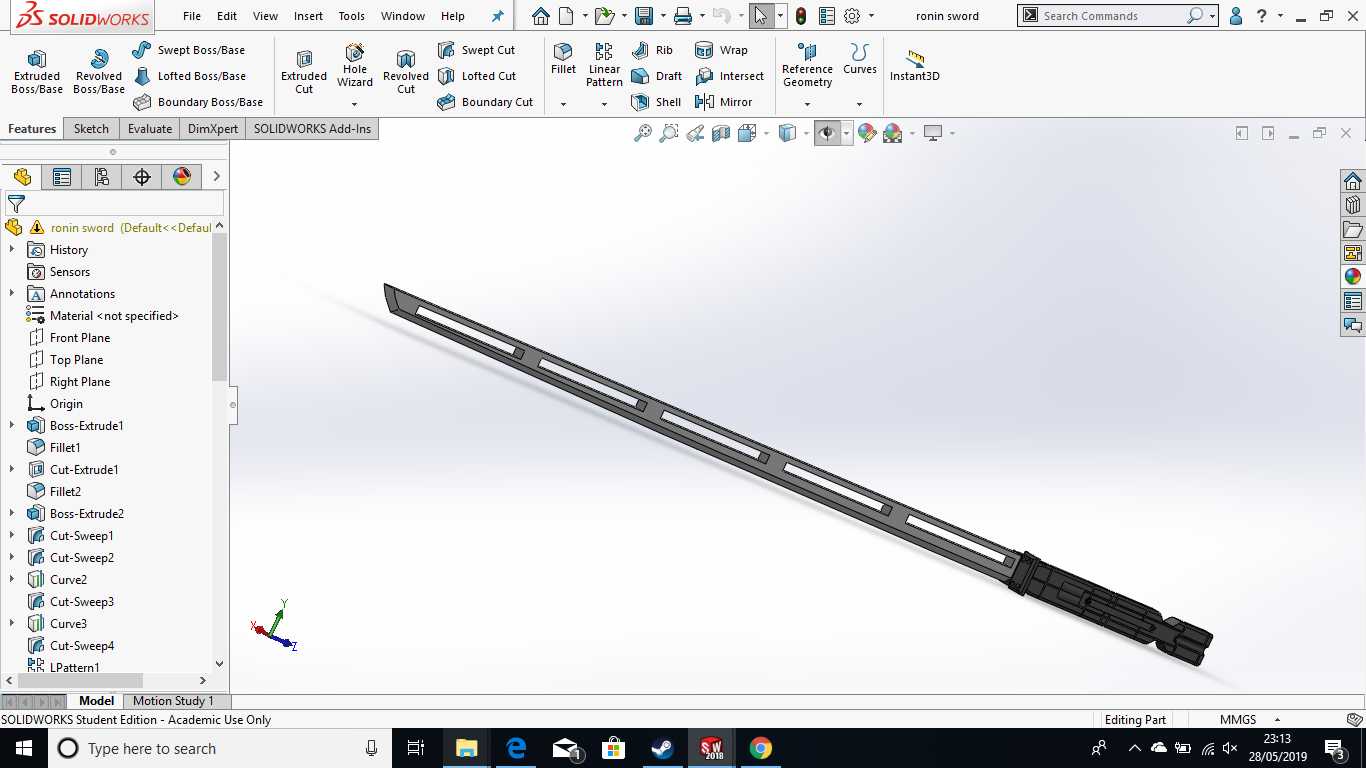

　　功能特性层面，整剑采用分段式结构设计思路，剑身与剑柄拆分建模，既方便后续不同材质的拼接加工，也能适配不同尺寸的缩放打印需求。剑身部分做了等距分布的长条形镂空槽设计，在还原影视原作外观特征的同时，有效降低了实体零件的整体重量，避免整剑过重导致手持使用时的疲劳感，镂空槽的边缘全部做了R0.5的圆角过渡处理，消除锐边风险，符合实体道具的安全使用要求。剑身的截面采用菱形渐变设计，从靠近剑柄位置的8mm厚度逐步向剑尖收窄至1.2mm，既保证了剑身靠近握持段的结构强度，也让剑尖部分保持足够的锐利视觉效果，同时渐变的截面过渡在三维建模时通过引导线放样实现，曲面连续性达到G2级别，渲染或加工后不会出现明显的棱线断层。

　　剑柄部分做了防滑纹理的分段凸起设计，握持区域的直径设置为32mm，符合成年人手掌握持的舒适尺寸范围，剑柄与剑身的连接位置设计了直径10mm的插接定位柱，装配时可通过定位柱快速对齐，配合粘接或螺纹连接即可完成整剑组装，定位柱的长度设置为45mm，插入剑柄内部的深度达到40mm，保证连接位置的抗扭强度，避免挥舞时出现连接断裂的问题。剑柄尾部做了直径38mm的挡边设计，防止手持时手部从剑柄末端滑脱，挡边的边缘同样做了圆角处理，提升握持触感。

　　设计思路上，建模初期先通过参考图校准整剑的整体比例，确定整剑总长度为920mm，其中剑身长度760mm，剑柄长度160mm，剑身最大宽度38mm，所有尺寸边界都参考了常规手持长剑的人机工程学参数，避免比例失调导致的违和感。建模过程中优先使用草图绘制剑身的中心轮廓线与截面轮廓，通过扫描特征生成剑身基础实体，再通过拉伸切除完成镂空槽的加工，最后通过圆角特征完成所有锐边的过渡处理；剑柄部分采用旋转特征生成基础实体，再通过环形阵列完成防滑凸起的结构制作，最后添加装配定位柱完成整体结构。所有特征的建模顺序都遵循实体加工的工艺逻辑，后续导出工程图时可直接对应机加工或3D打印的工序步骤，无需重新调整特征结构。

　　安装边界层面，整剑拆分后的两个零件最大外轮廓尺寸分别为760mm38mm8mm、160mm38mm38mm，可适配多数桌面级FDM3D打印机的打印尺寸，若采用工业级光固化打印可直接整版打印，无需额外拆分；若用于注塑开模，两个零件的拔模斜度都设置为1.5度，脱模方向沿零件轴向设置，无需额外做侧抽芯结构，可有效降低开模成本。剑身的镂空槽最小宽度为4mm，满足3D打印的最小壁厚要求，不会出现打印过程中结构坍塌的问题，剑柄的防滑凸起高度为1.5mm，既保证防滑效果，也不会在注塑时出现填充不满的缺陷。

　　从结构校验的角度，建模完成后对整剑做了静力学仿真模拟，在剑身中部施加50N的横向载荷时，最大变形量为1.2mm，采用PLA材质打印时的最大应力为12MPa，远低于PLA材料的屈服强度，正常手持挥舞不会出现断裂变形的问题；若采用树脂材质打印，可进一步降低壁厚至2mm，进一步减轻整体重量，适配长时间佩戴或展示的需求。针对展示用途的需求，模型还预留了剑柄尾部的安装孔位，可直接连接展示支架，无需额外打孔破坏外观结构，安装孔采用M6标准螺纹尺寸，可适配市面上通用的支架连接配件。
