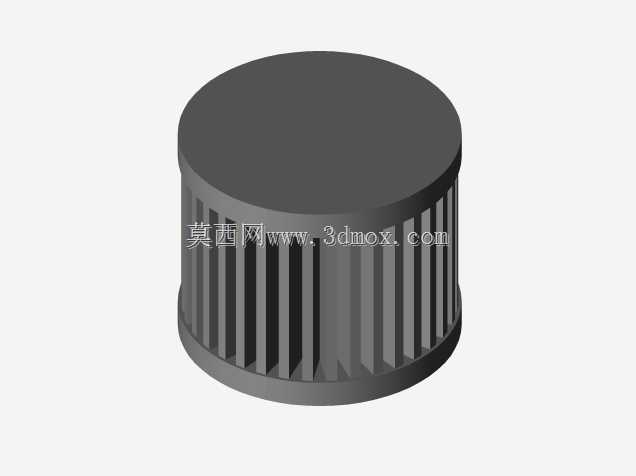

V型八缸内燃发动机整机结构三维数模

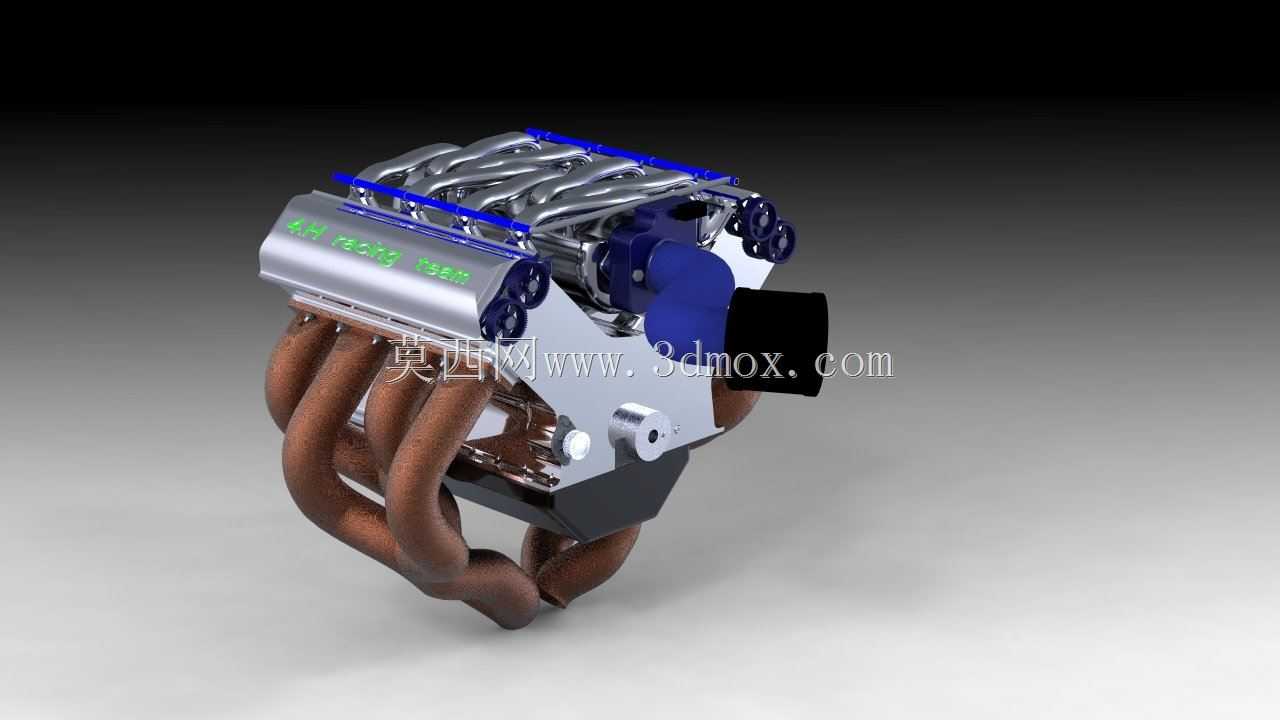

　　这套V8动力装置的三维结构数模，完整还原了大排量V型八缸内燃机的核心装配关系，在乘用车高性能动力配套、工程机械动力单元选型、教学实训教具开发等场景中，都能作为结构参考的核心依据。从实际工程用途来看，这类V型布局的八缸发动机凭借自身做功间隔小、运转平顺性强、低转速扭矩储备充足的特性，常被搭载在大排量乘用车辆、重型工程作业机械、固定动力输出机组上，为整套设备提供持续稳定的动力输出，相比直列布局的同排量机型，V8结构的整机长度更短，曲轴轴向尺寸更紧凑，能有效压缩动力舱的纵向安装空间，给整车或整机的其他配套系统留出更多布置余量。

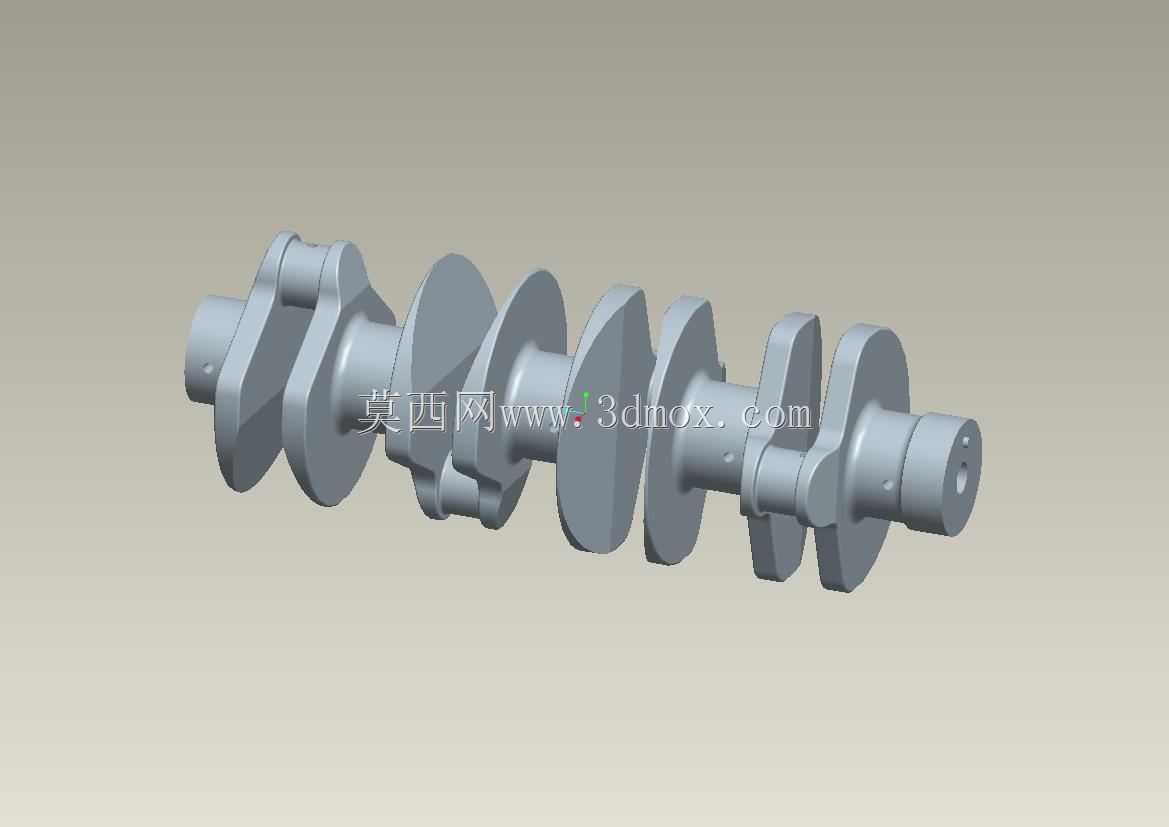

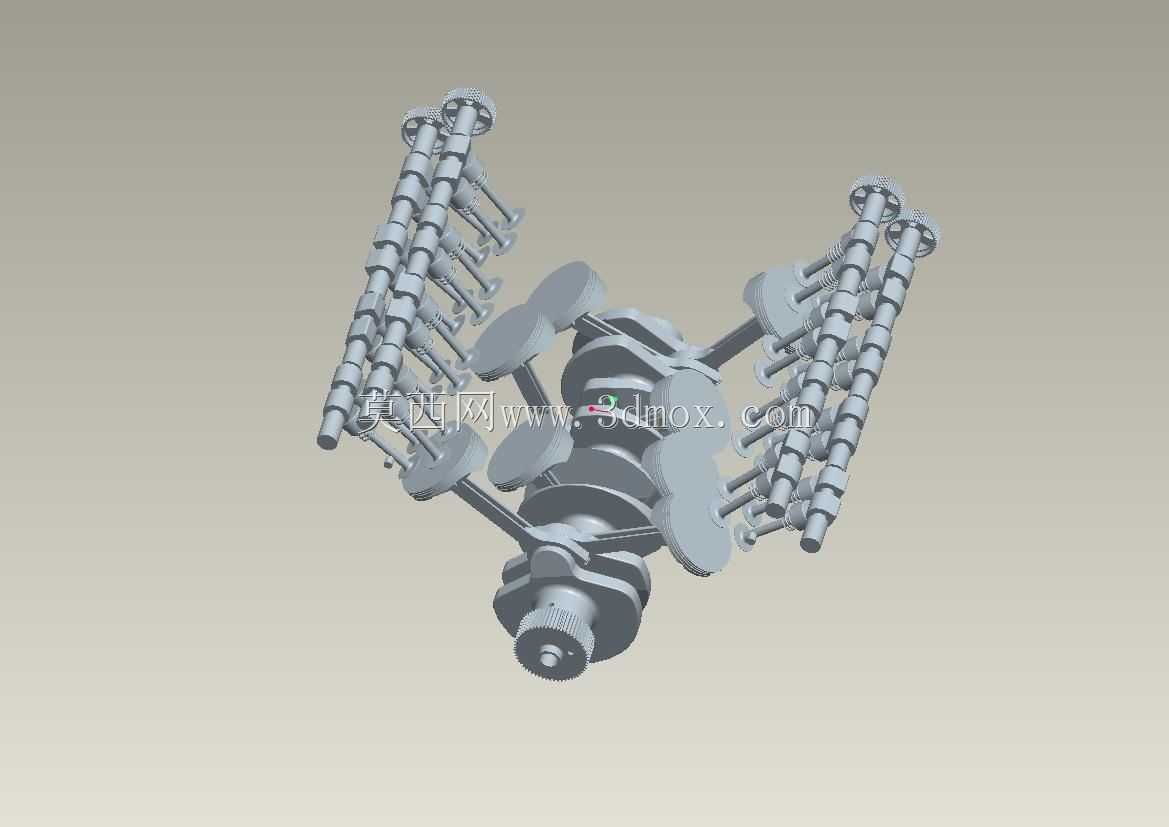

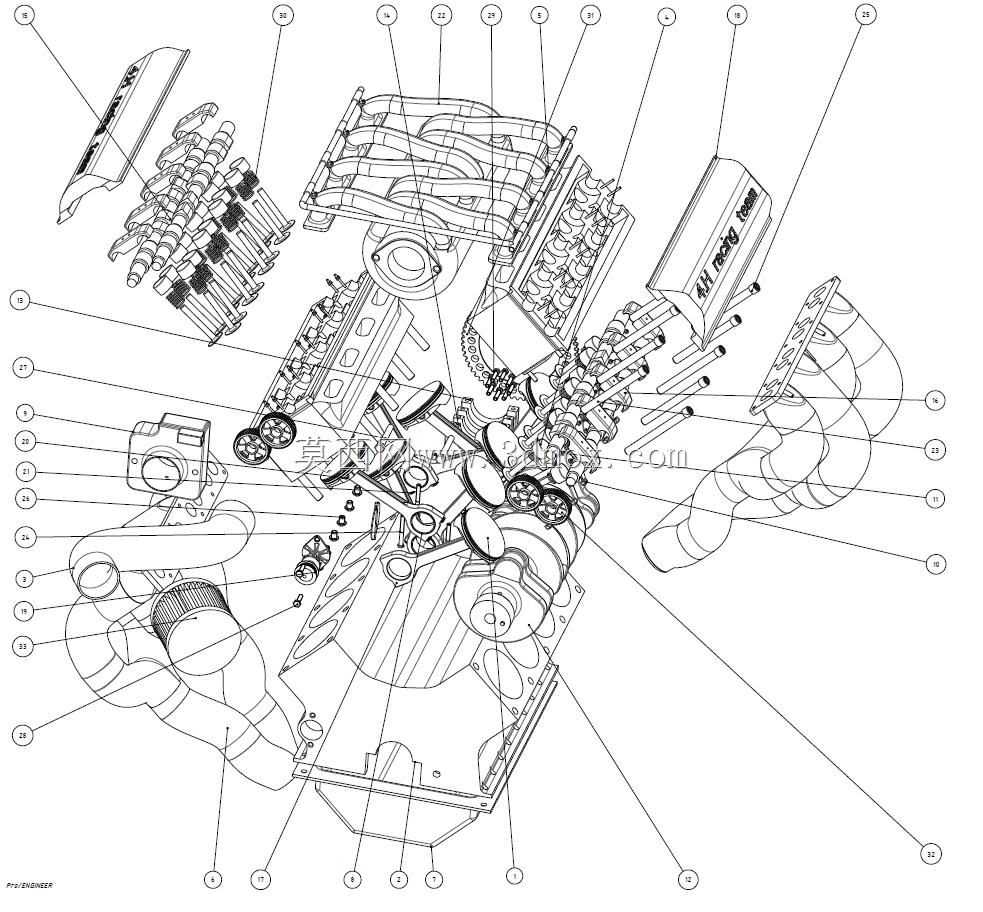

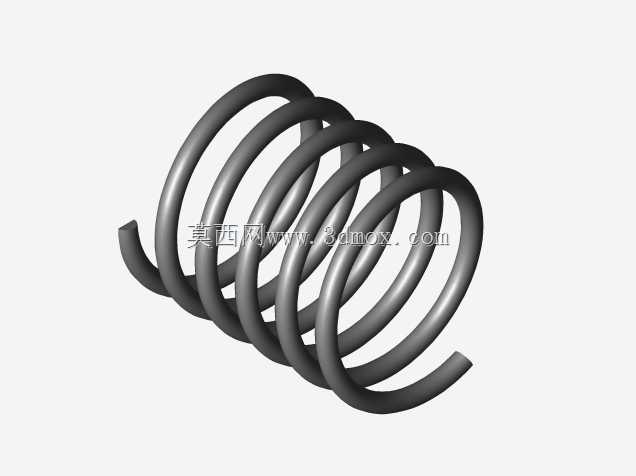

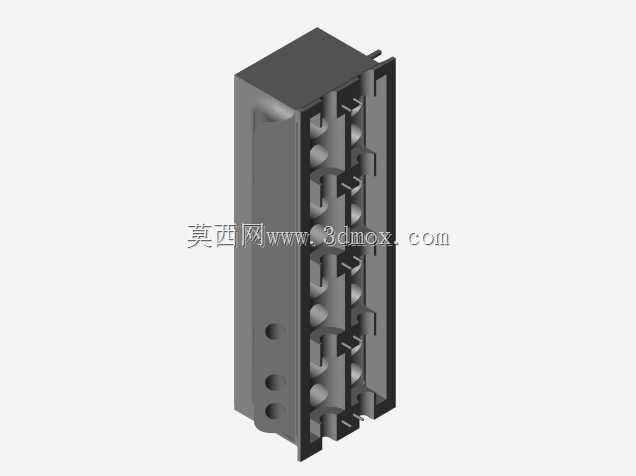

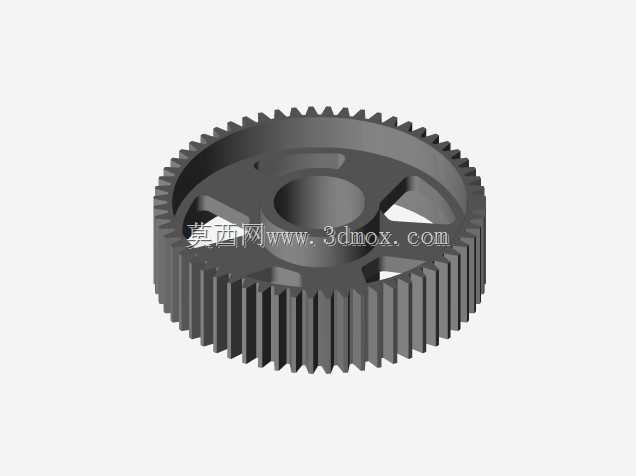

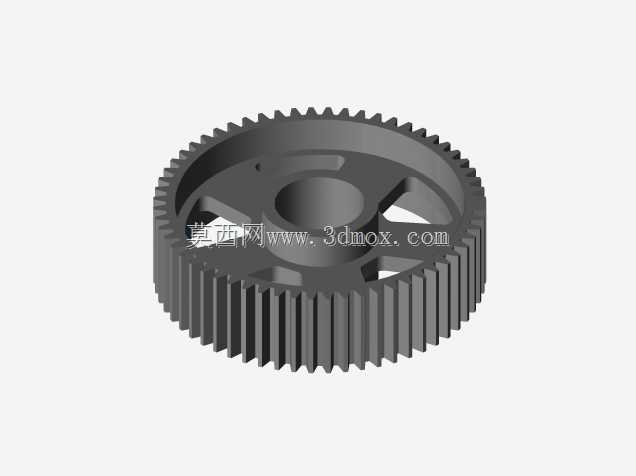

　　从功能特性层面拆解，这套数模完整覆盖了发动机两大核心机构与五大基础系统的关键装配逻辑：曲柄连杆机构部分，完整呈现了曲轴的曲拐布置角度、活塞连杆组的装配配合关系、曲轴平衡块的配重结构，V型夹角两侧的气缸连杆共用同一道曲轴连杆轴颈，既减少了曲轴的轴向长度，也通过对称的曲拐配重抵消了大部分往复惯性力，这也是V8机型运转平顺性优于直列六缸以下机型的核心结构原因。配气机构部分采用了顶置凸轮轴的布局结构，数模中清晰还原了凸轮轴与气门组的驱动关系、气门弹簧的预紧装配位置、凸轮轴轴承盖的定位方式，每列气缸的进排气门排布顺序完全对称，能保证两侧气缸的进排气效率一致，避免出现单排气缸做功偏差的问题。

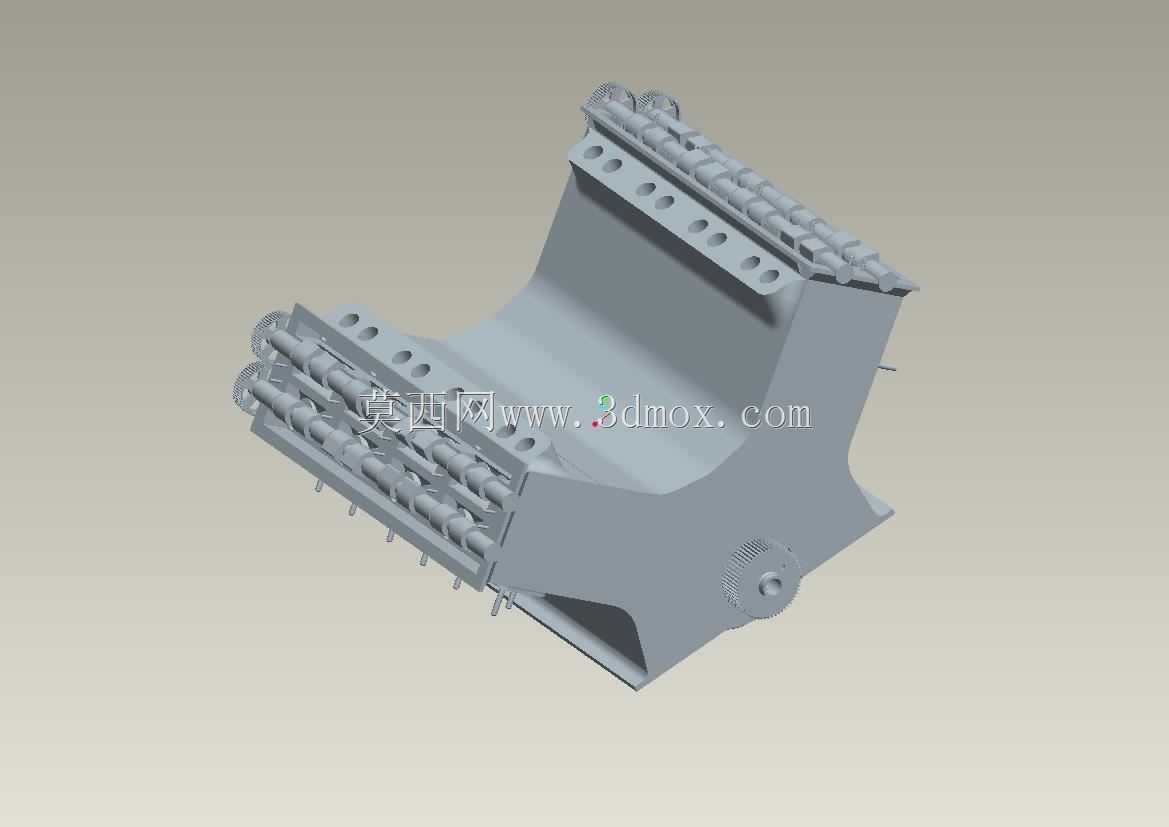

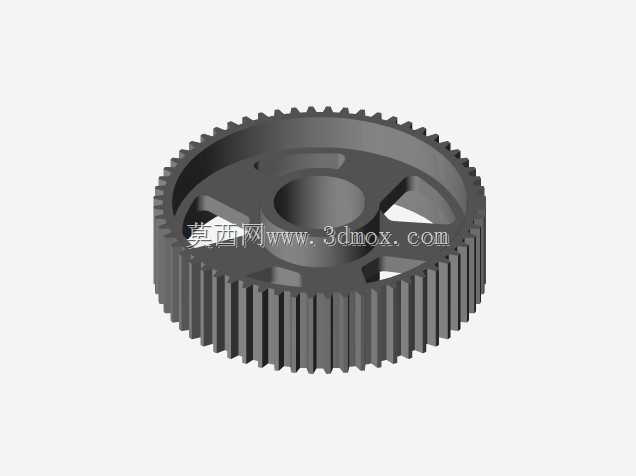

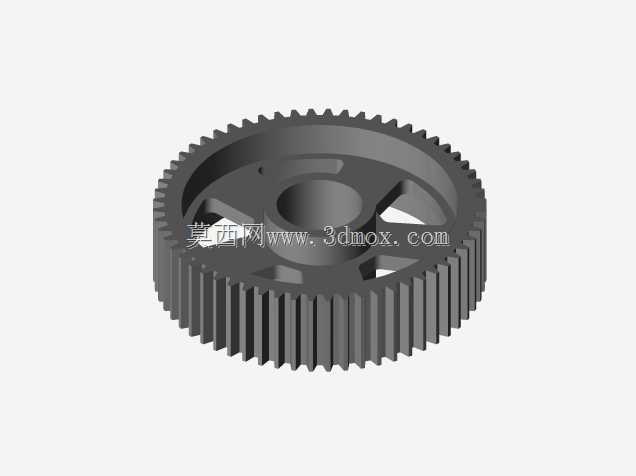

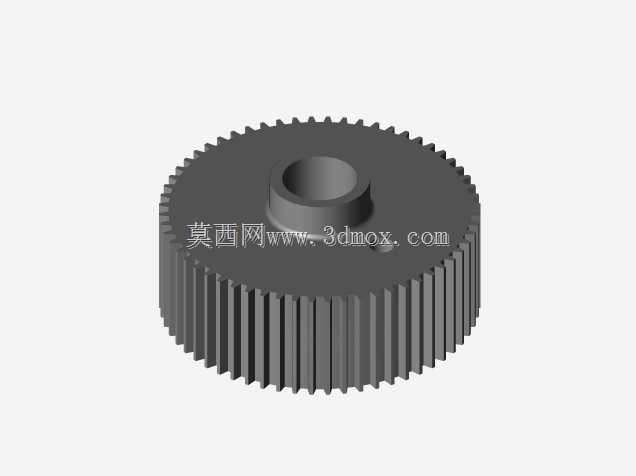

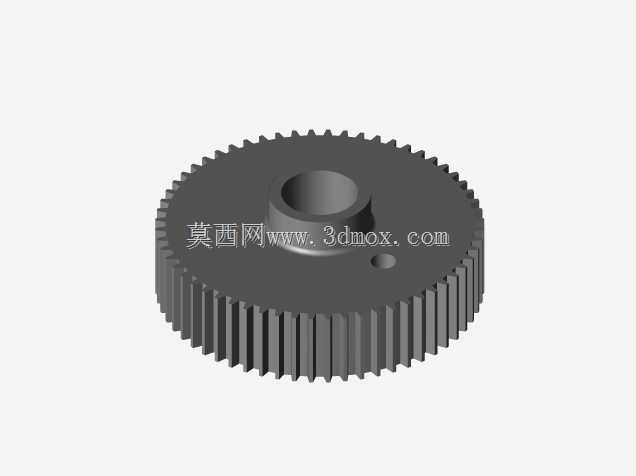

　　在设计思路的呈现上，这套数模严格遵循了内燃机设计的常规工程逻辑：首先确定V型气缸的夹角参数，匹配常用的90度夹角设计，这个角度能让发动机的整机高度与宽度达到最优平衡，既不会因为夹角过小导致整机高度过高抬高动力舱上沿，也不会因为夹角过大导致整机宽度超标增加两侧布置附件的难度；其次是曲轴的支撑设计，采用全支撑曲轴结构，每两个相邻曲拐之间都设置主轴颈支撑，能大幅提升曲轴的刚性，降低高转速运转下的曲轴挠曲变形量，减少轴瓦的偏磨风险；再者是外围附件的安装边界预留，数模中预留了发电机、起动机、水泵、机油泵等外围附件的安装定位面，所有安装孔位的位置度都符合常规内燃机的配套尺寸规范，能直接匹配通用型号的外围附件做装配验证。

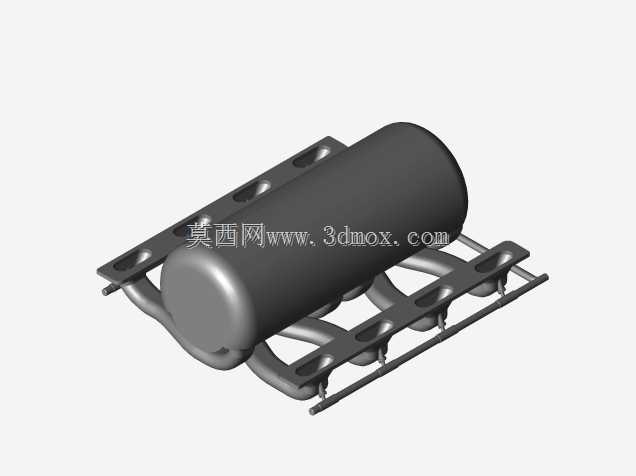

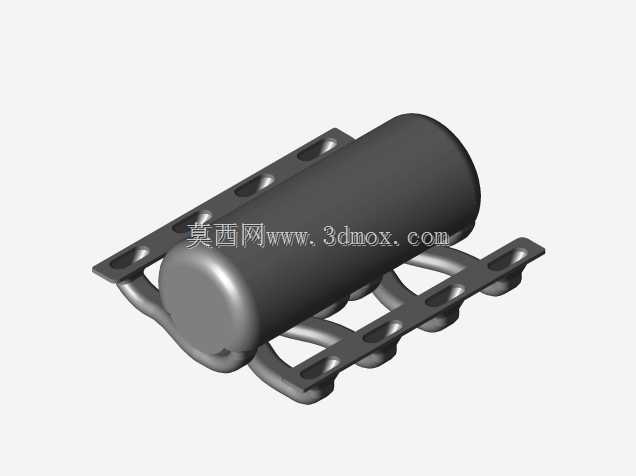

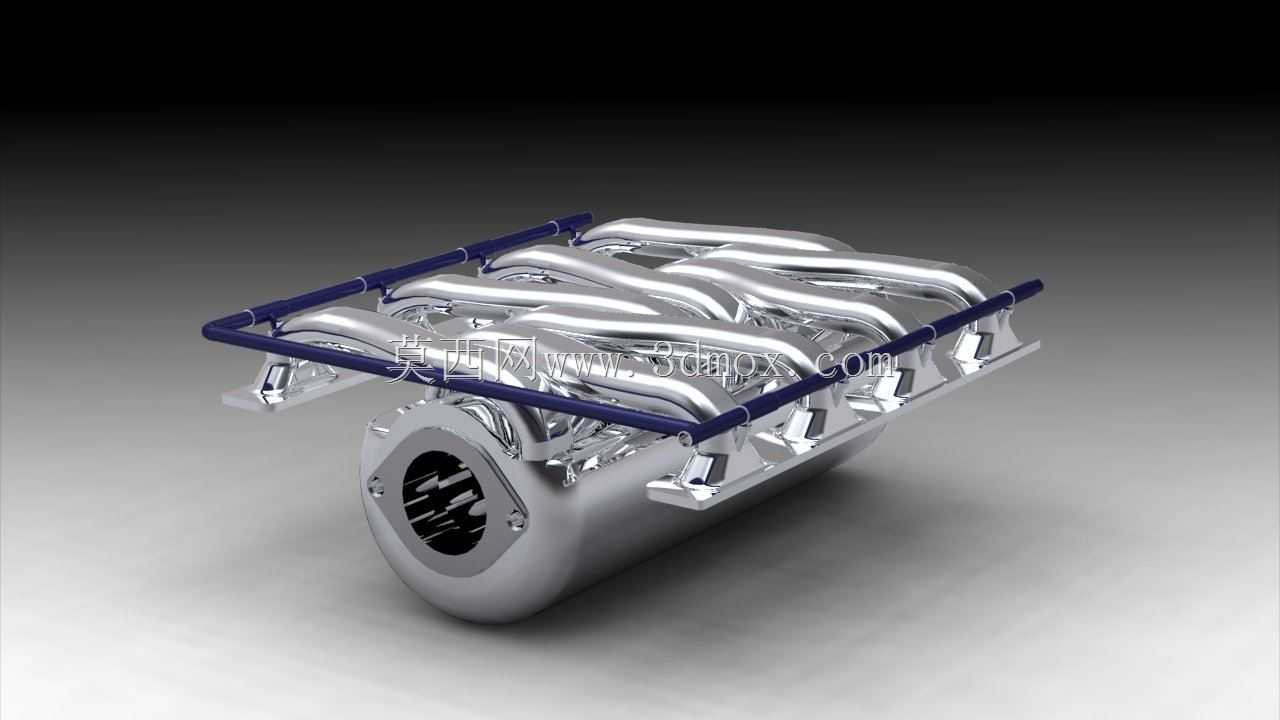

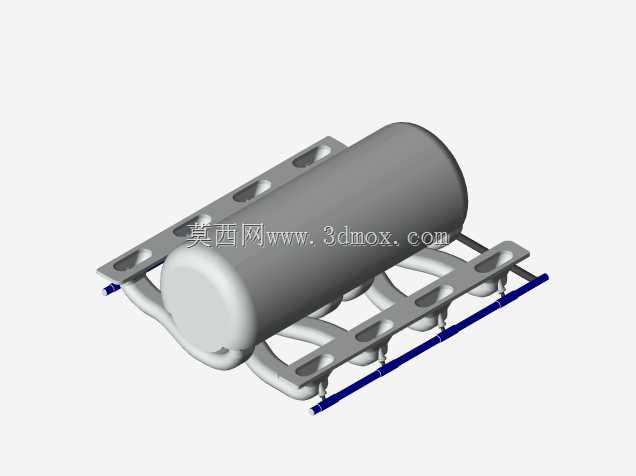

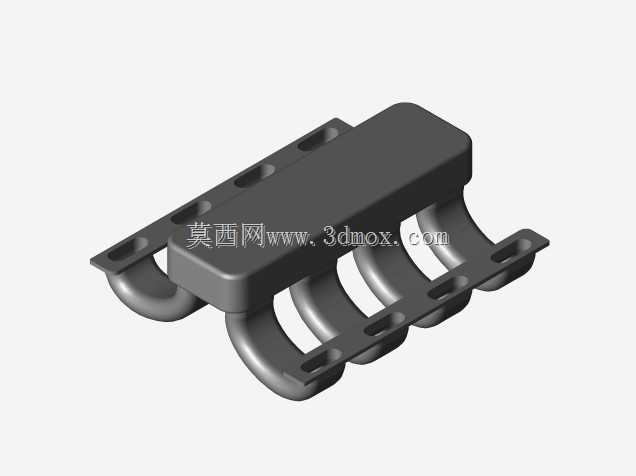

　　从安装边界与尺寸参考来看，这套V8结构的整机长度控制在同排量直列六缸机型的70%左右，宽度随V型夹角向外延伸，安装时需要预留两侧排气歧管的布置空间，油底壳的下沿高度符合常规乘用车动力舱的离地间隙要求，进气歧管的上沿位置不会与动力舱盖产生干涉，所有连接螺栓的规格、拧紧力矩对应的安装空间都做了预留，装配时不需要额外做工具避让的结构修改。对于结构设计从业者来说，这套数模可以直接用来做动力总成的布置匹配参考，核对动力舱与发动机的安装点位置、干涉检查；对于三维建模学习者来说，可以通过拆解这套数模的装配层级，理解复杂动力机械的层级化建模逻辑，掌握对称结构的参数化建模方法，理解往复式内燃机的动力传递路径；对于设备选型人员来说，可以通过数模的尺寸参数，提前核算配套设备的动力舱空间，确认安装点的匹配度，减少后续实物试装时的干涉整改工作量。

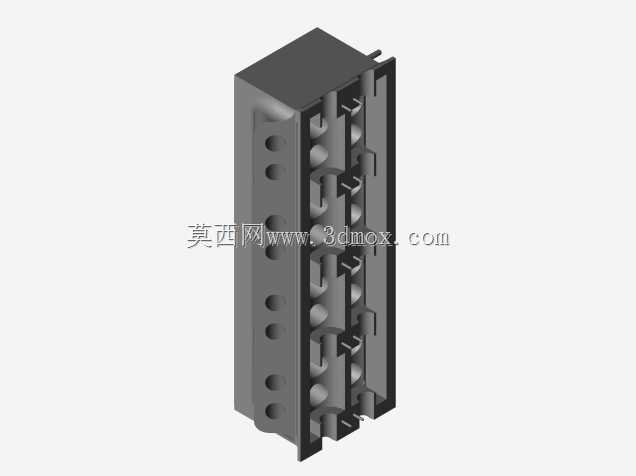

　　在结构细节的处理上，数模中所有的配合面都做了符合工程实际的间隙预留，比如活塞与气缸壁的配合间隙、轴瓦与曲轴轴颈的配合间隙、气门与气门导管的配合间隙都符合内燃机设计的公差规范，没有出现建模时常见的面与面零间隙干涉的问题；所有的密封面位置都预留了密封垫的安装厚度，比如气缸盖与气缸体之间、气门室盖与气缸盖之间、油底壳与气缸体之间的密封面，都留出了对应密封件的装配空间，完全符合实际生产中的装配要求。另外，数模中的润滑系统油路走向、冷却系统的水道布置也做了结构还原，能清晰看到主油道从气缸体延伸到曲轴主轴颈、再通过曲轴内部油道连通连杆轴颈的路径，冷却水道围绕气缸套布置，能保证每个气缸的冷却效率均匀，避免出现单缸过热的问题。
