V型八缸内燃机内部结构三维建模

　　在商用车动力总成、大排量乘用车辆、固定式发电机组以及小型船舶动力配套领域，V型八缸发动机的应用覆盖了对动力输出平顺性、扭矩储备有较高要求的场景。这类动力装置的核心优势在于气缸呈V型夹角布置，相比直列六缸机型，在同等排量下整机长度可缩短近三分之一，曲轴轴向尺寸的压缩不仅能降低动力舱的布置难度，也能减少曲轴运转过程中的扭转变形量，提升高转速工况下的动力输出稳定性。

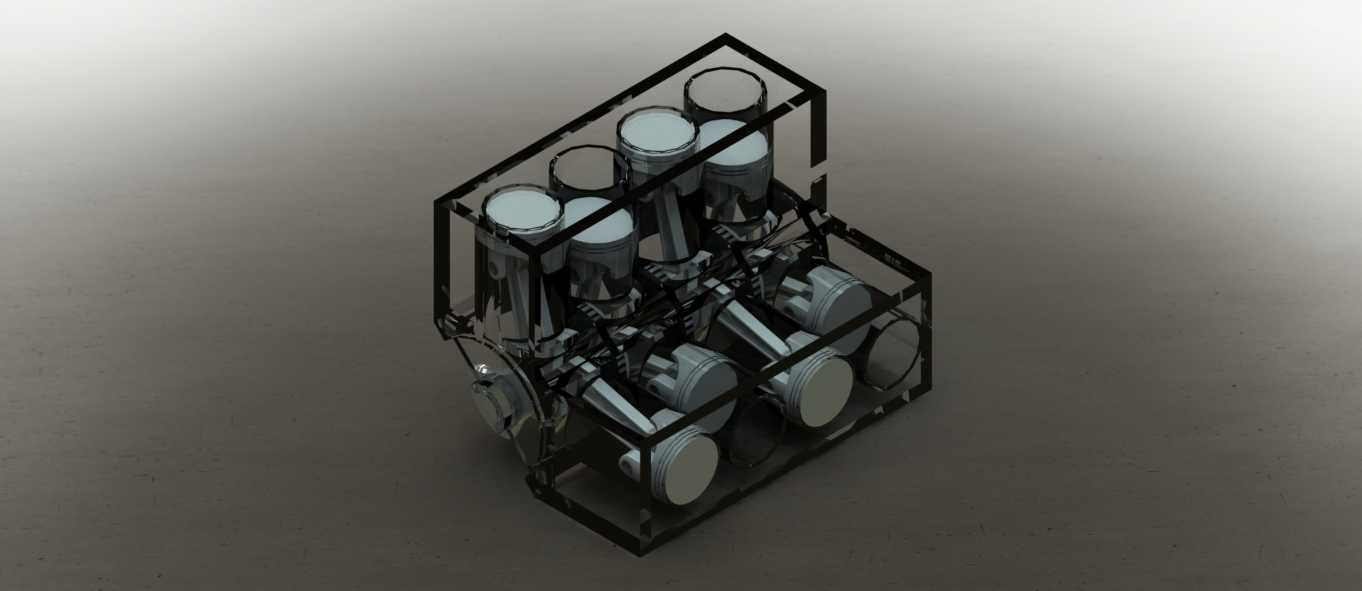

　　从结构设计逻辑来看，这套三维模型完整还原了V8发动机的核心运动副与支撑结构，两侧各四个气缸沿曲轴轴线对称分布，夹角设计兼顾了点火间隔的均匀性与整机宽度的控制，避免夹角过小导致的进气系统布置拥挤，也不会因夹角过大抬升整机高度影响安装适配。模型中可见活塞组件通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴连杆轴颈配合，每个连杆轴颈对应两侧各一个气缸的连杆，这种错拐布置配合90度左右的气缸夹角，可实现点火顺序的均匀间隔，让曲轴每旋转90度就有一个气缸完成做功行程，从根源上降低动力输出的脉动，减少配套传动系统的冲击载荷。

　　在实际工程应用中，这类V型发动机的安装边界需要重点匹配三个维度的尺寸约束：首先是整机长度方向，需要预留前端轮系（驱动水泵、发电机、空调压缩机等附件）的安装空间，以及后端飞轮壳与变速箱连接的法兰定位尺寸，模型中曲轴前端的带轮安装位、后端的飞轮连接法兰结构都做了准确还原，可直接用于动力舱的布置干涉检查；其次是宽度方向，两侧气缸盖的进气歧管、排气歧管安装面需要与周边的车架纵梁、冷却系统管路预留足够的装配间隙，尤其是排气侧的高温部件，需要与周边线束、橡胶管路保持安全距离，模型中气缸体两侧的安装凸台、歧管连接面的位置精度可满足前期布置的校核需求；最后是高度方向，需要考虑油底壳的最小离地间隙，以及顶部气门室盖与引擎盖内板的安全距离，同时预留机油加注、火花塞更换的维护操作空间。

　　从功能特性的还原度来看，模型完整呈现了曲柄连杆机构的运动关系，活塞在气缸内的往复直线运动通过连杆转化为曲轴的旋转运动，每个气缸的活塞行程、连杆长度、曲轴回转半径的比例关系符合量产机型的设计参数，可用于运动仿真分析，验证活塞在上止点、下止点位置时与气门、气缸盖的间隙是否合理，避免运动干涉。气缸体采用整体式龙门结构设计，曲轴主轴承盖采用横向螺栓与纵向螺栓组合的紧固方式，可承受高爆发压力下的曲轴载荷，模型中主轴承座的加强筋结构、气缸壁的厚度设计都参考了量产机型的工程经验，能直观展现闭式缸体的刚度设计思路。

　　在配套部件的设计上，模型中曲轴的平衡块布置经过配重优化，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让整机怠速运转时的振动控制在合理范围，不需要额外加装大尺寸的平衡轴机构，减少了整机的零件数量与故障率。同时，两侧气缸的进排气道走向对称，可保证各缸的进气充量均匀性，避免出现各缸动力输出偏差过大的问题，对于后续匹配进气歧管、排气系统的设计有直接的参考价值。

　　对于结构设计从业者而言，这类三维模型可用于动力总成布置的前期校核，也可作为内燃机结构教学的演示载体，直观展现V型发动机相比直列机型的结构优势，理解曲柄连杆机构的运动原理，掌握多缸发动机点火顺序与曲轴曲拐布置的对应关系。在设备选型阶段，可通过模型快速核对安装接口尺寸，评估动力装置与配套设备的适配性，减少前期方案设计的反复修改工作量。
