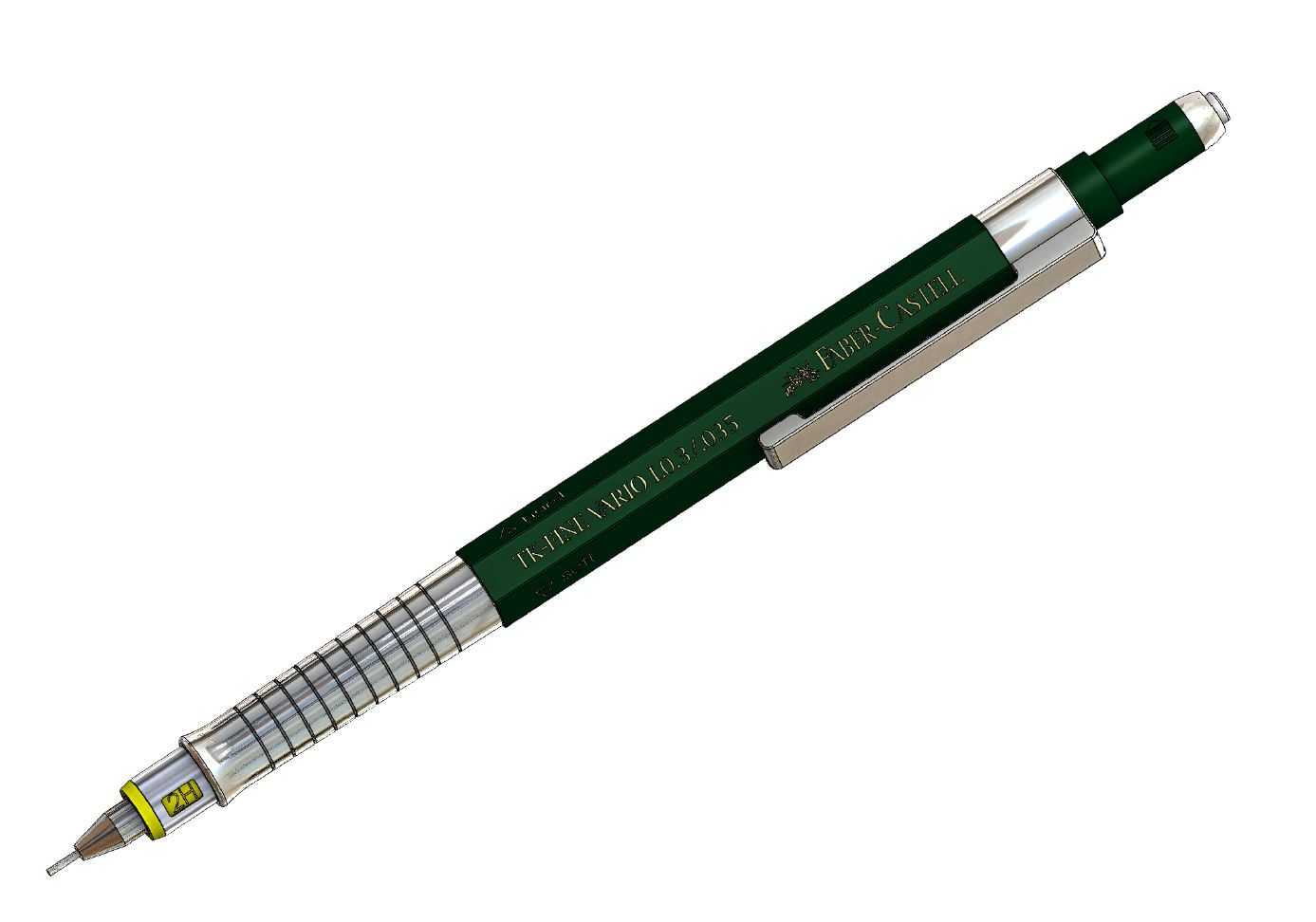

费伯卡斯特尔TK-FINE VARIO自动铅笔结构设计

　　日常书写、专业绘图场景里，自动铅笔的结构可靠性直接影响使用体验，这款费伯卡斯特尔TK-FINE VARIO的三维结构还原，完全围绕实际使用中的受力、操作逻辑搭建，没有冗余的装饰性结构，每一处曲面、每一个配合间隙都对应真实产品的功能需求。从笔握区域的防滑结构来看，滚花加金属嵌套的设计并非为了外观质感，而是针对长时间绘图握持时的防滑需求，金属滚花的齿距控制在0.3mm，既不会硌手，又能在手部出汗时提供足够的静摩擦力，笔握段的直径设定为8.2mm，适配大多数成年人的握持指围，笔握与笔杆的衔接处做了1.5mm的过渡圆角，避免长时间书写时的硌手感。出芯机构是这款自动铅笔的核心设计点，按动式出芯的传动路径做了优化，按动头的行程设定为2.5mm，

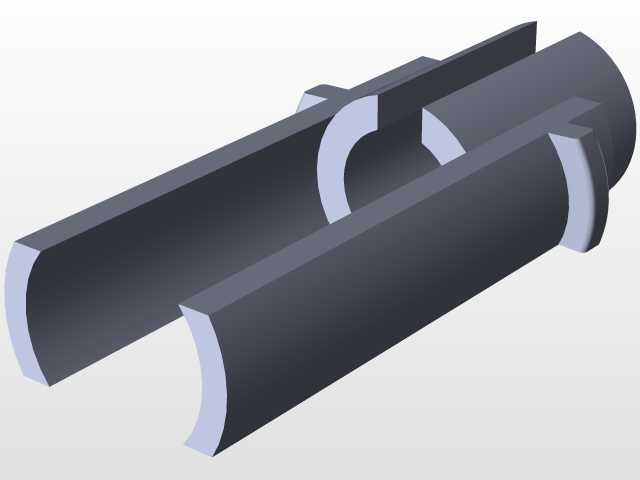

　　每一次按动的出芯量稳定在0.5mm，不会出现出芯过长断芯、出芯过短需要反复按动的问题，内部的三瓣簧夹持结构做了同轴度公差约束，夹持芯管的径向跳动控制在0.02mm以内，保证书写时铅芯不会晃动，适配0.5mm规格的铅芯，夹持力经过调校，正常书写受力下铅芯不会回缩，按动回缩时又能顺畅释放铅芯，不会出现卡滞。笔夹的结构设计兼顾了夹持可靠性与便携性，笔夹采用弹性金属片结构，根部与笔杆的固定位做了嵌入式卡扣，不需要额外螺丝固定，装配时直接卡入笔杆的预留槽位即可，笔夹的夹持开口量设定为3mm，能够适配笔记本、绘图本的常规纸张厚度，夹取后笔夹与笔杆的平行度控制在0.1mm以内，不会出现夹取后笔身歪斜的问题。笔杆的主体采用分段式结构，前段金属笔握、

　　中段塑料储芯管、尾段按动结构，三段的配合采用止口定位，同轴度公差控制在0.03mm，装配后整笔的直线度误差不超过0.05mm，放在平面上滚动不会出现明显的跳动。储芯管的内部直径设定为3.2mm，单次可容纳12根0.5mm铅芯，管壁厚度1mm，保证日常摔落时不会出现管壁开裂的问题，储芯管与前段三瓣簧机构的衔接处做了导向锥面，铅芯从储芯管进入夹持机构时能够顺畅导入，不会出现铅芯卡在衔接位置的故障。出芯口的金属护管长度设定为4mm，书写时护管能够贴近纸面，给铅芯提供足够的支撑，避免铅芯伸出过长发生断裂，护管的出口处做了0.1mm的倒角，不会刮花纸面，也不会在绘图时勾住纸张纤维。整笔的长度在收缩状态下为145mm，

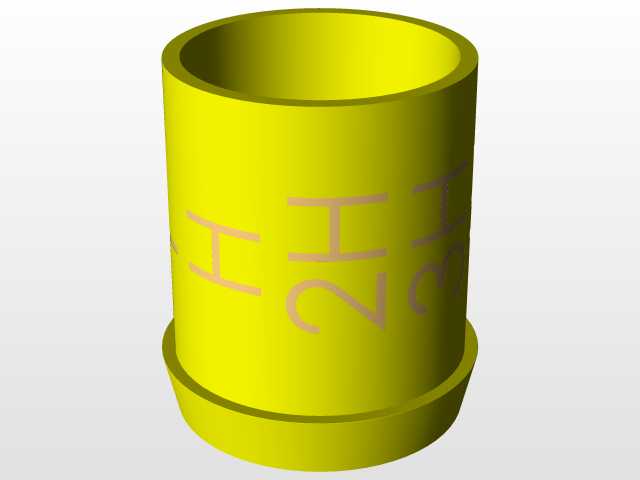

　　完全伸出护管的状态下长度为149mm，最大直径位于笔杆中段为9.5mm，整笔重量控制在18g左右，重心落在笔握位置上方10mm处，长时间书写绘图不会出现头重脚轻的疲劳感。建模过程中对所有运动部件做了干涉检查，按动头按动全行程内，内部的弹簧、传动杆、三瓣簧之间没有硬干涉，弹簧的预紧力设定为1.2N，按动时的反馈力度适中，不会出现按动过硬费力、过软误触的问题。笔身表面的标识区域做了下沉0.2mm的凹槽，标识填充后与笔身表面齐平，不会因为长期握持摩擦导致标识磨损脱落。尾端的按动头采用金属材质，与内部传动杆采用过盈配合，按动面做了微弧处理，按动时手指的接触面积足够，不会出现局部压手的问题。从结构设计的角度看，这款自动铅笔的所有结构都围绕书写、绘图的实际使用场景优化，没有多余的功能堆砌，每一个尺寸、每一处公差都对应实际使用中的痛点，比如常见的自动铅笔断芯问题，通过护管支撑、夹持同轴度、出芯量控制三个维度共同解决，卡芯问题通过导向锥面、储芯管直径优化解决，握持疲劳问题通过重心分配、笔握直径、防滑结构优化解决，完全是从用户实际使用反馈出发迭代出来的成熟结构。
