手动推拉式滑块切换工装夹具结构

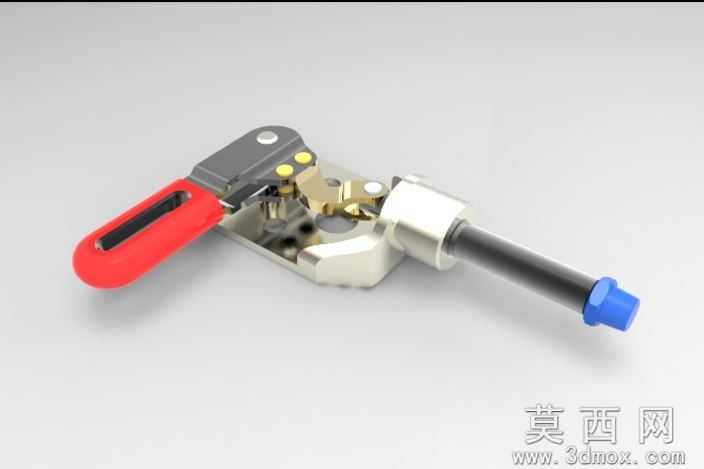

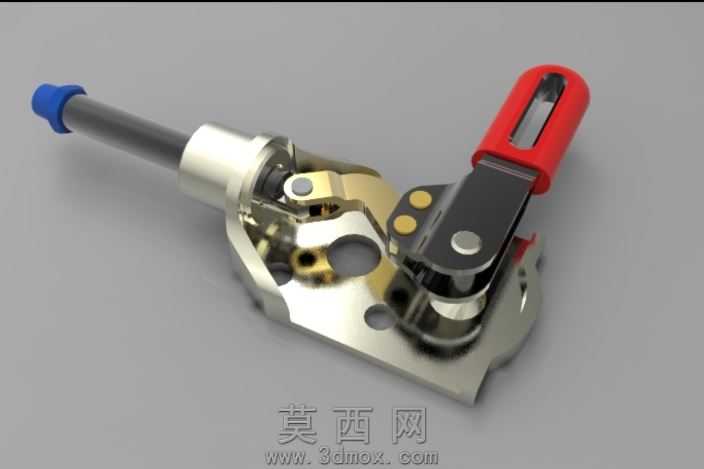

本作品为手动操作的滑块切换式工装夹具三维模型，建模过程严格遵循机械加工工装的实际设计逻辑，首先完成整体功能框架的草图绘制，明确手动驱动端、滑块传动段、夹紧执行端的空间布局与行程参数，再通过特征拉伸、旋转切除、布尔运算等操作逐步细化各零部件结构，所有配合面均按照实际工装的公差要求预留装配间隙，保证活动部件的运动顺畅无卡滞。模型渲染阶段采用工业产品写实渲染方案，操作手柄部分赋予哑光红色橡塑材质，还原防滑握套的磨砂质感与柔和反光特性；金属主体结构区分不同加工面的材质表现，机加工外露面赋予亮面镀铬金属材质，呈现高反光的金属光泽，内部传动滑块、铰接销轴等部件赋予哑光不锈钢材质，体现工装内部构件的耐磨属性；端部锁紧端头采用蓝色工程塑料材质，还原绝缘防护端头的半哑光质感，背景采用浅灰渐变影棚背景，搭配柔和的多光源布光，清晰呈现夹具的整体结构与各部件的衔接关系。结构设计上，该夹具采用杠杆手柄驱动内置滑块做直线往复运动，通过铰接结构将手柄的摆动力矩转化为滑块的轴向推力，实现夹紧与松开状态的快速切换，手柄处设置自锁卡位结构，夹紧状态下可自动锁止避免松脱，端部的可更换端头可适配不同规格的工件夹紧需求，整体结构紧凑，操作力经过杠杆放大后可提供稳定可靠的夹紧力，无需额外动力源即可完成手动装夹作业，适用于小型工件的机加工、装配工位的快速定位装夹场景。设计过程中充分考虑工装的实用性与维护便捷性，所有铰接位置均设计为可拆卸销轴连接，磨损后可快速更换配件，滑块导轨处设计有储油槽结构，可存储润滑脂降低长期使用的磨损量，整体无复杂异形结构，所有零部件均可通过常规机加工工艺完成生产制造，兼顾了使用性能与加工经济性。
