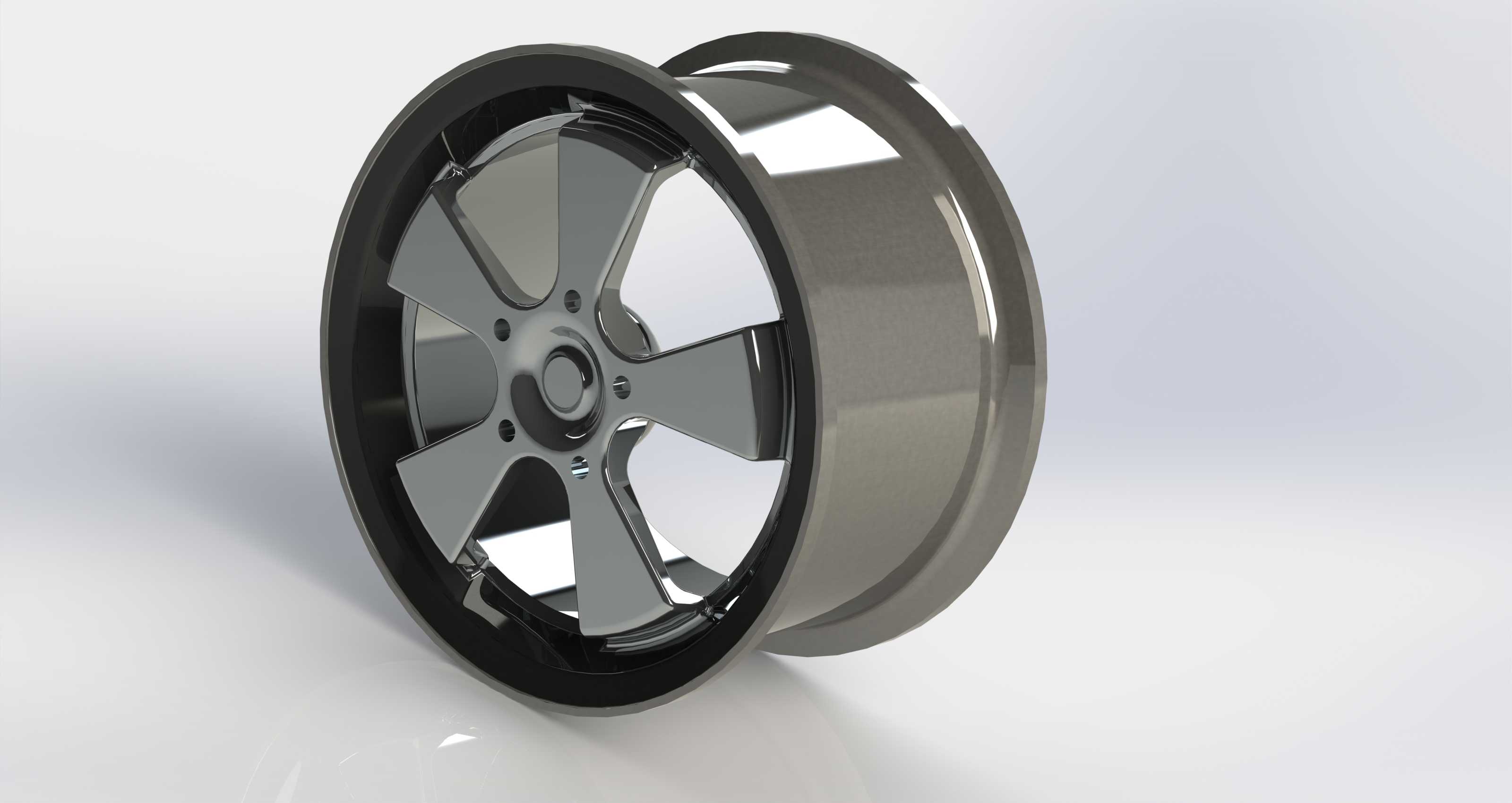

乘用车五辐亮面改装轮毂结构设计

　　日常接触的乘用车车轮总成里，轮毂是连接轮胎与车轴的核心承载部件，这款五辐结构的亮面轮毂，在设计时首先要匹配民用改装场景的实际使用需求，区别于原厂配套轮毂的保守设计，该款轮毂采用宽边深凹的造型取向，轮辋部分采用等厚旋压成型的曲面过渡，轮缘位置做了加厚翻边处理，能够在车辆过弯承受侧向载荷时，避免轮胎脱圈的风险，同时加厚的轮缘也能抵御日常行驶中路肩剐蹭带来的结构损伤。

　　从安装边界来看，这款轮毂的中心孔位预留了标准的PCD螺栓安装孔，五个螺栓孔均匀分布在节圆上，孔位周边做了沉台锪平处理，能够保证轮毂安装面与车轴法兰面完全贴合，避免高速行驶时出现车轮抖动的问题。中心定位孔的尺寸按照常规乘用车的轴头尺寸设计，安装时可以直接与轴头定位凸台配合，保证车轮的回转精度，减少动平衡的配重块添加量。

　　辐条部分采用五辐大切面的结构设计，每根辐条从中心安装盘位置向外延伸至轮辋内壁，辐条的截面采用渐变厚度设计，靠近中心盘的位置厚度更大，能够传递车轴输出的驱动力与制动力，靠近轮辋的位置逐渐收薄，在保证结构强度的前提下降低整体重量，减少簧下质量，提升车辆的悬挂响应速度。辐条的表面采用亮面抛光处理，边缘做了小倒角过渡，既能够降低应力集中的风险，也能满足改装场景下的外观视觉需求，辐条与轮辋连接的位置做了圆弧过渡，避免焊接或者一体成型时出现应力集中导致的开裂问题。

　　轮辋的槽底位置设计了标准的气门嘴安装孔，孔位周边做了加厚凸台，能够保证气门嘴安装后的密封性，避免高速行驶时出现漏气的情况。轮辋的宽度按照常规改装轮胎的适配尺寸设计，胎圈座位置的角度符合行业通用标准，能够适配大部分民用子午线轮胎，安装时不需要额外修改胎圈结构，轮胎拆装可以使用常规的扒胎设备完成，不需要特殊工装。

　　在实际使用场景中，这类轮毂多用于民用乘用车的外观改装与轻度性能升级，日常城市道路行驶时，辐条之间的大空隙能够为刹车系统提供足够的通风空间，减少连续制动时刹车盘的热衰减，提升制动安全性。高速行驶时，轮毂的回转对称结构经过动平衡校核，能够保证在常规行驶速度下的运转稳定性，不会出现异常抖动。需要注意的是，这款设计的尺寸比例为练习建模参考，实际量产使用时需要根据具体车型的轴头参数、ET值、载荷要求重新校核结构强度，调整辐条厚度与轮辋宽度，匹配对应车型的安装边界，避免出现安装干涉或者承载能力不足的问题。

　　从结构设计的角度来看，这类一体成型的铝合金轮毂，在建模时需要重点关注各个曲面的连续性，尤其是辐条与轮辋、中心安装盘的过渡位置，不能出现尖锐的棱角，避免应力集中。中心安装盘的背面需要设计足够的避让空间，容纳刹车卡钳与转向节的结构，避免车轮转动时出现干涉。螺栓孔的位置度需要严格控制，保证安装时螺栓能够顺利穿入，不会出现别劲的情况，影响安装可靠性。轮辋的胎圈座位置需要保证足够的圆柱度，避免轮胎安装后出现慢漏气的问题。
