汽车脚踏式节气门电位计总成结构设计

　　这套脚踏式节气门电位计总成，主要配套商用车、工程作业车辆的驾驶舱油门操控系统，是驾驶员意图传递到发动机电控单元的核心机械-信号转换部件，直接关联车辆动力输出的线性度与驾驶操控手感，在非电子油门的老式柴油车辆、特种工程作业设备上应用十分广泛，相比拉线式油门结构，集成电位计的总成能直接将踏板转角转化为电信号输送给ECU，省去了拉线传动的间隙误差与长期使用的拉伸变形问题。

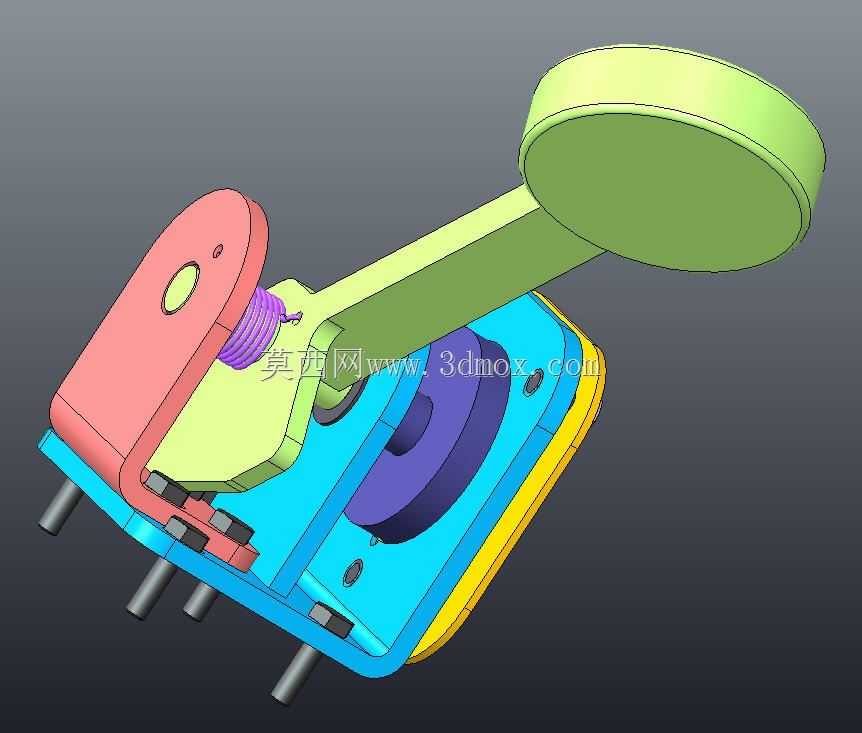

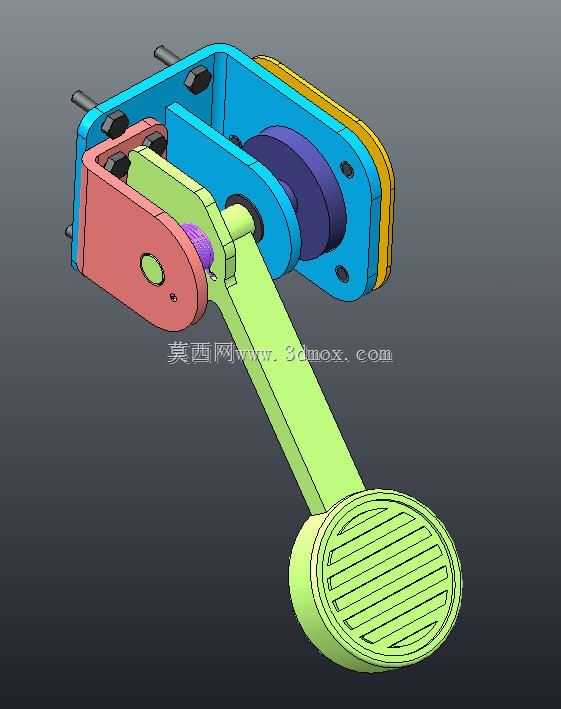

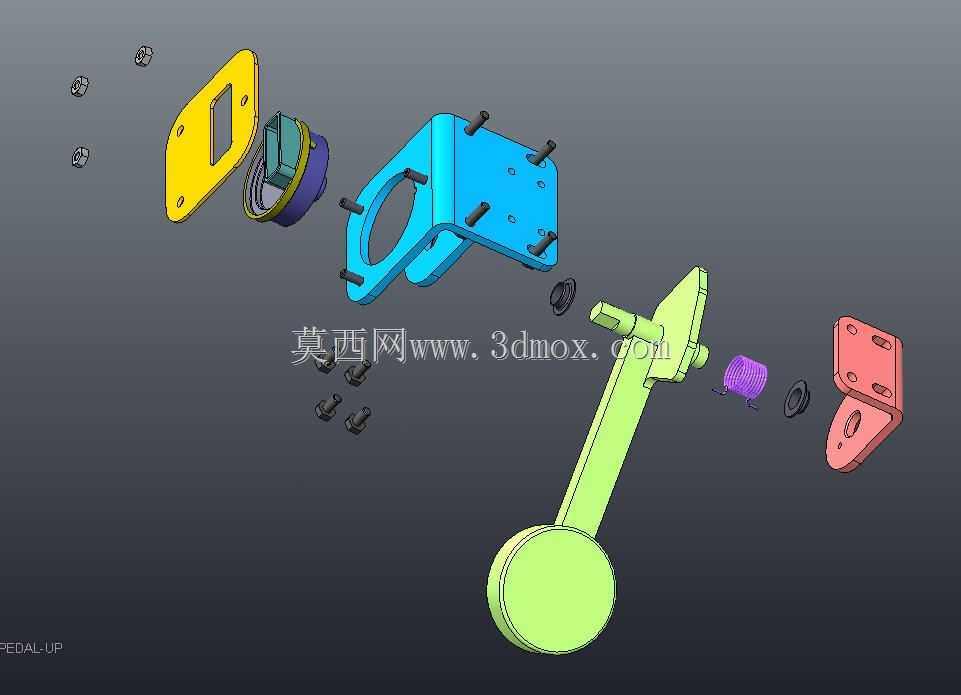

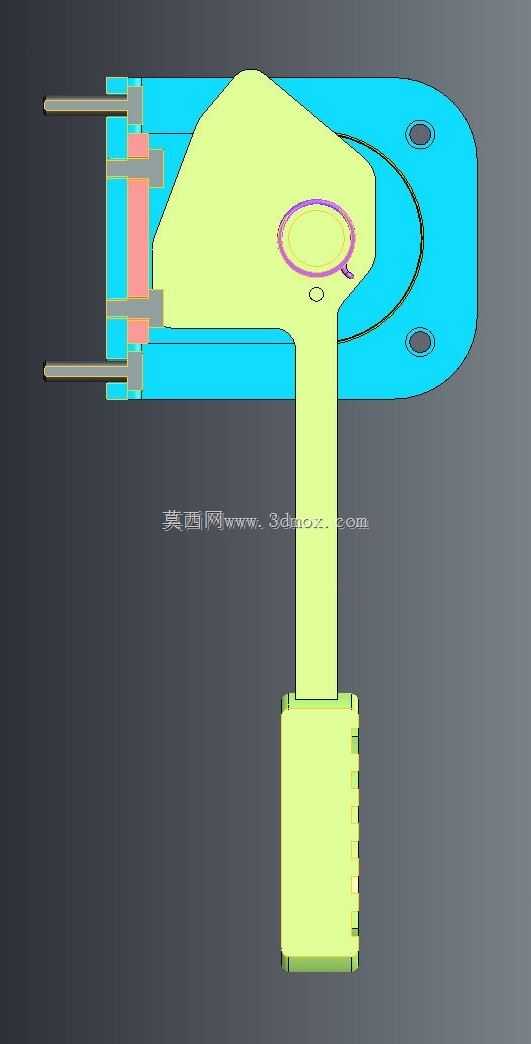

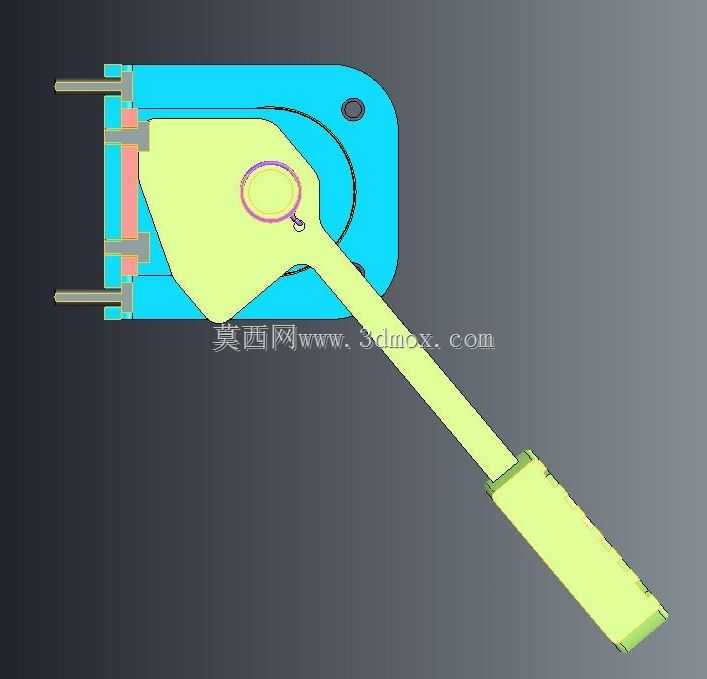

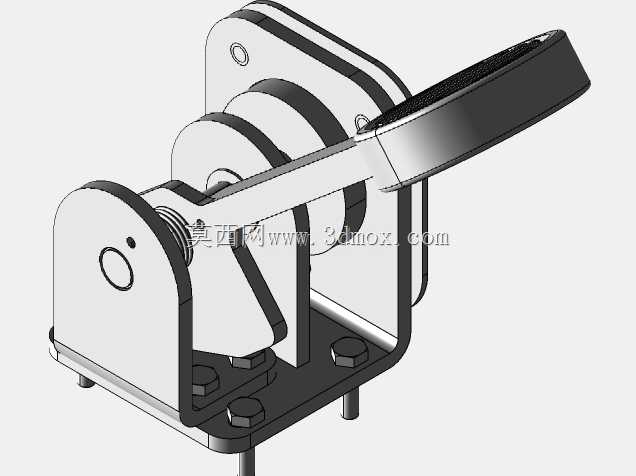

　　从实际装车场景来看，该总成通过两个成型金属板支架完成车身地板区域的固定，安装时需要预留踏板的全行程摆动空间，踏板初始位置到最大踩下位置的摆角控制在40度，这个角度区间既符合人体工程学的脚踝活动范围，也匹配电位计本身的有效信号输出量程，避免超量程转动导致电位计碳膜磨损加速。整个总成的安装边界需要注意，支架焊接凸耳的同轴度公差要控制在0.1mm以内，踏板轴穿过两个支架的焊接凸耳后，另一端需要穿入另一侧成型金属板零件的对应轴孔，轴端的固定结构通过螺母锁紧在第一金属支架的内嵌螺纹螺柱上，这种固定方式不需要额外加装防松垫片，靠螺纹预紧力就能承受踏板反复踩踏带来的轴向窜动载荷，日常维护时只需要定期检查轴与孔之间的润滑状态即可。

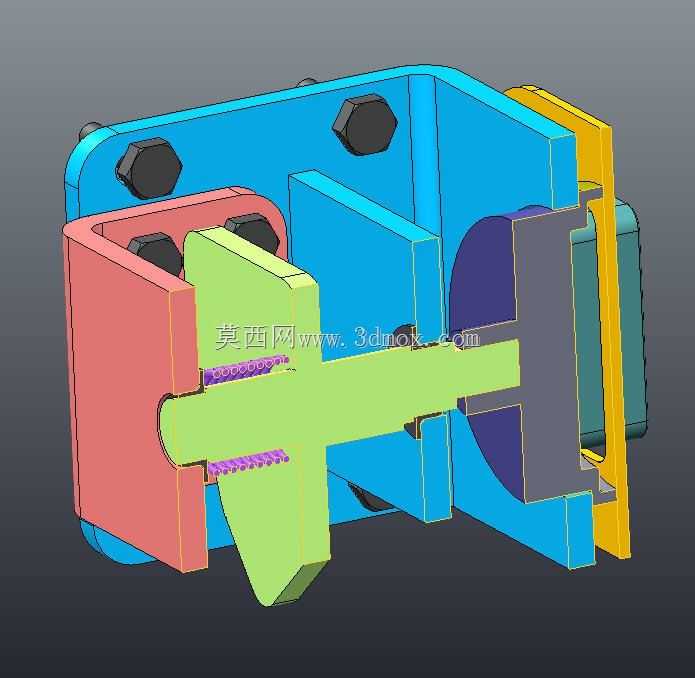

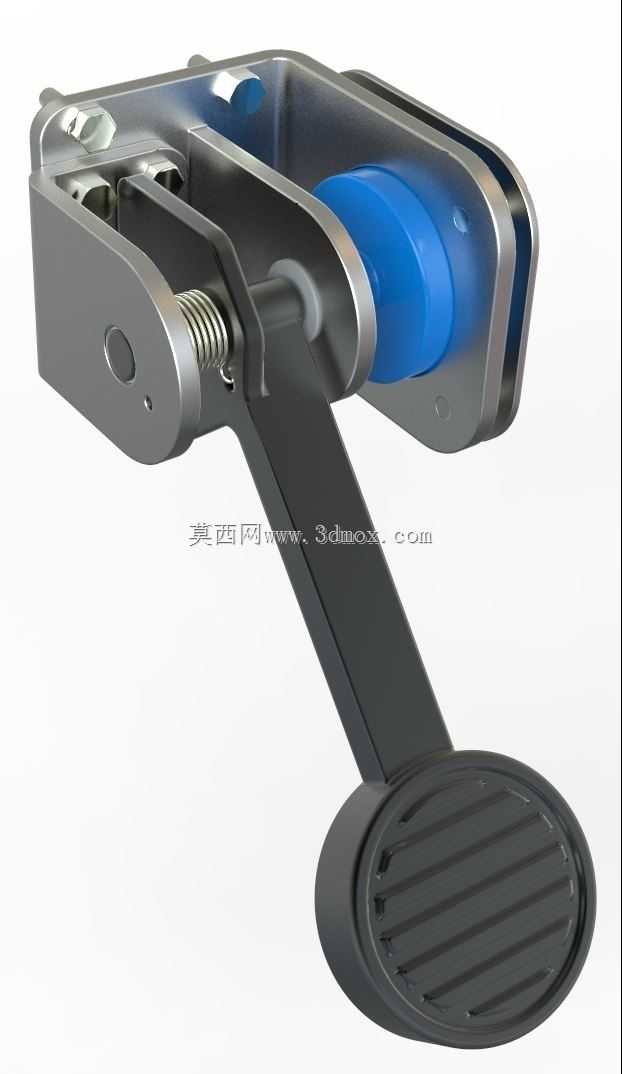

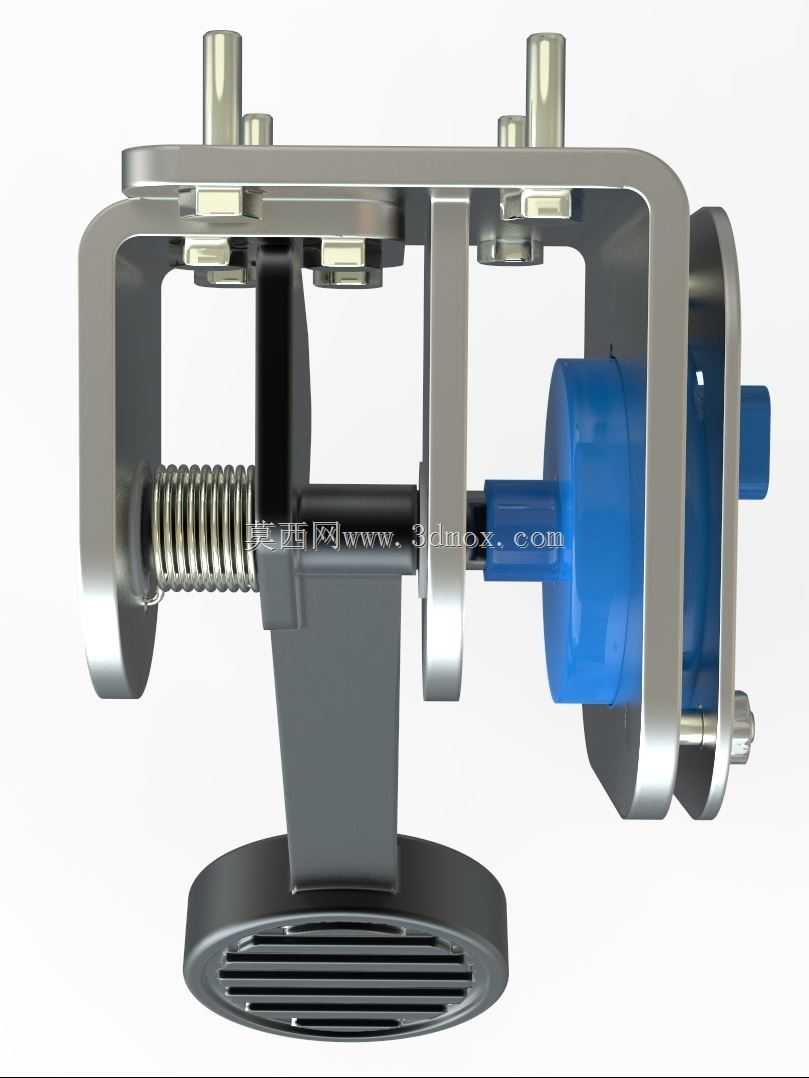

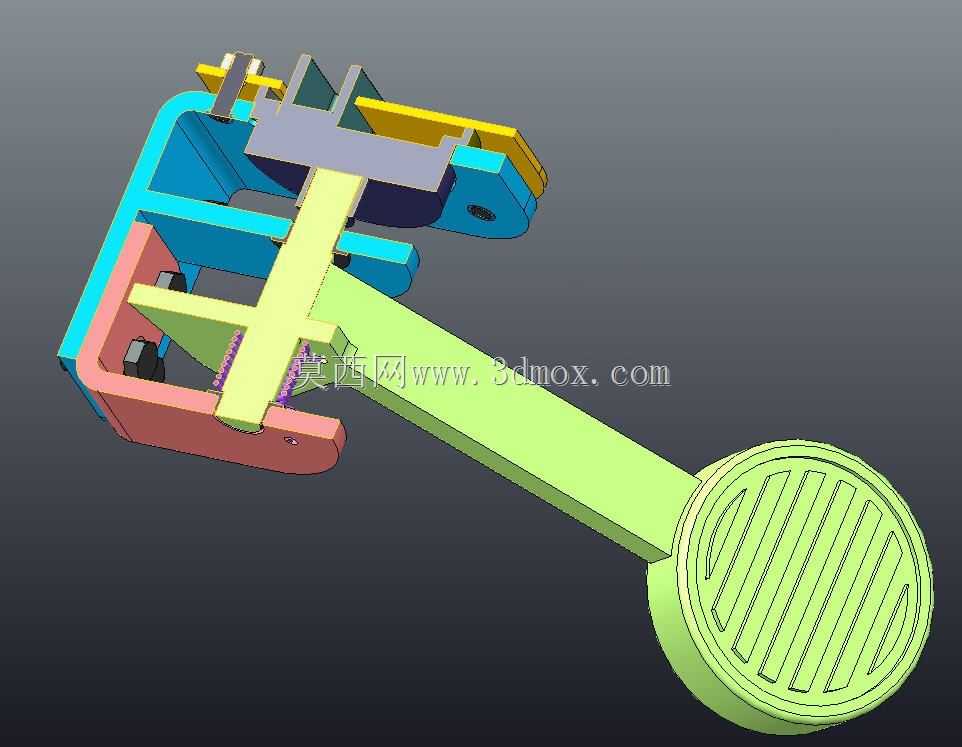

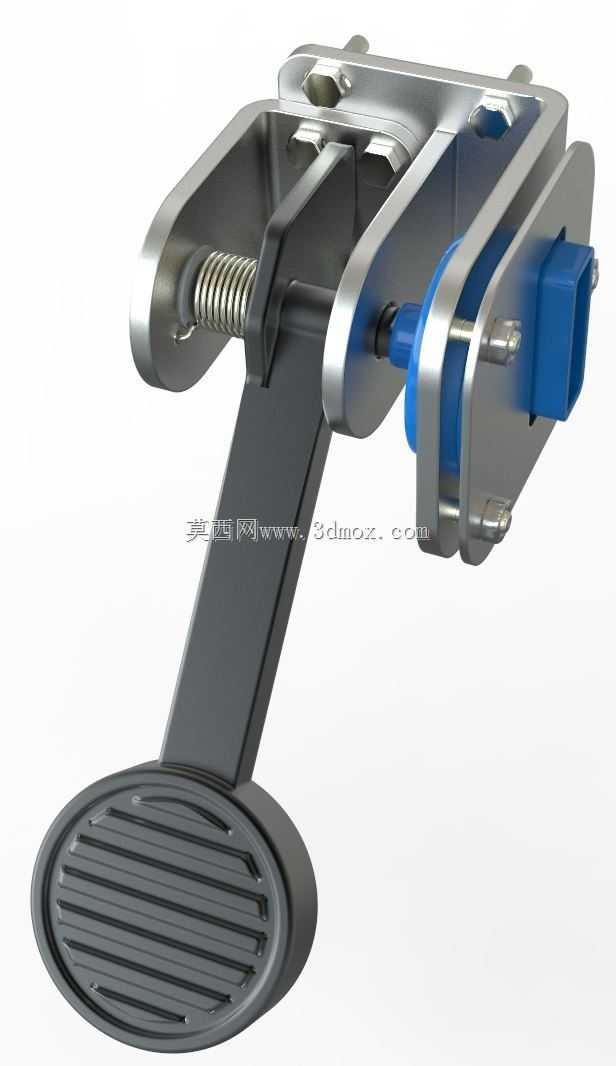

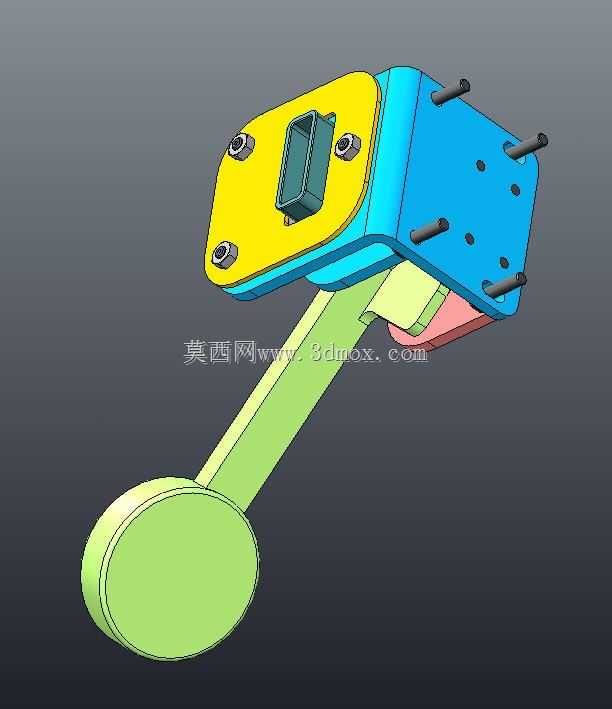

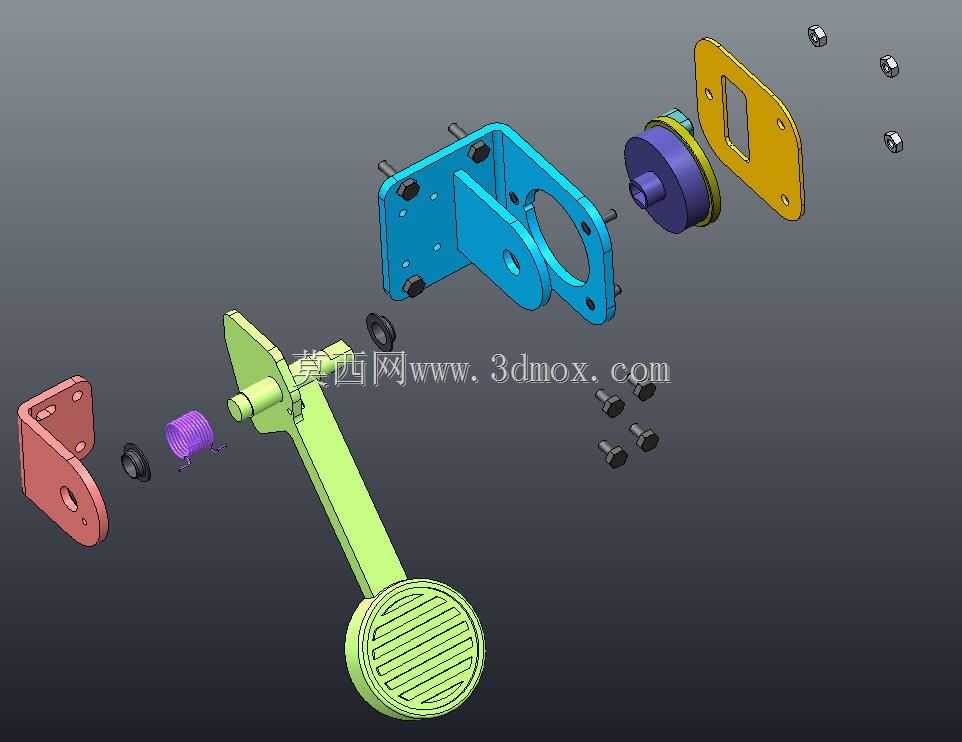

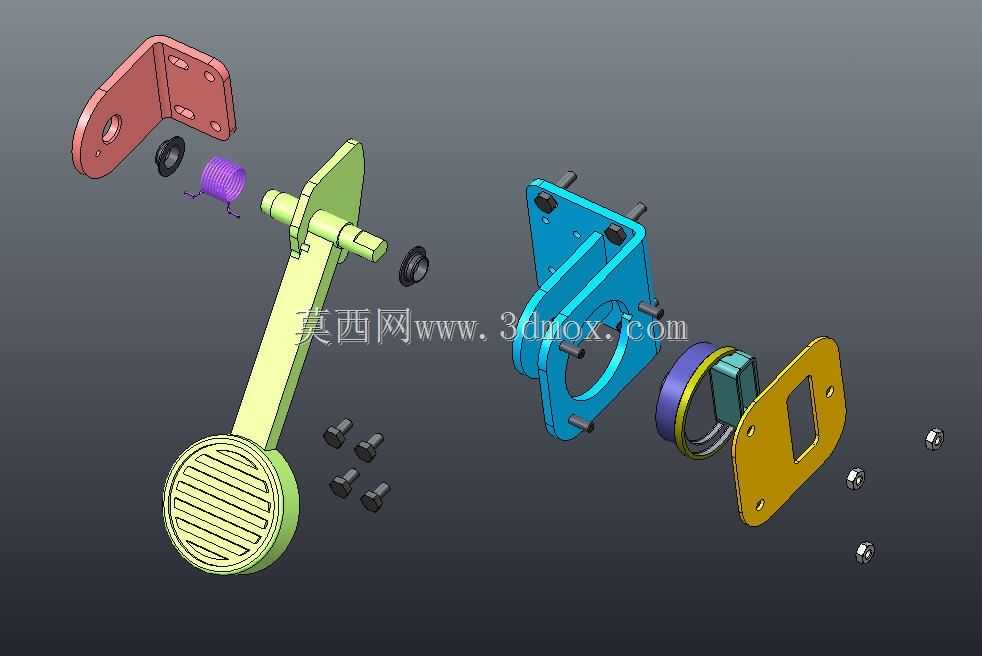

　　结构设计上，电位计本体被夹持在金属板成型焊接零件的安装位之间，靠安装面的定位凸台保证电位计转轴与踏板轴的同轴度，避免轴系不同心导致的电位计转轴额外径向力，延长电位计的使用寿命。踏板轴上集成的回位扭转弹簧，在踏板失去踩踏力时能快速将踏板复位到初始怠速位置，弹簧的扭力参数经过匹配，既不会因为弹力过大导致驾驶员长时间踩踏脚踝疲劳，也不会因为弹力过小出现踏板回位滞后、怠速回落慢的问题，弹簧的两端分别卡接在支架卡槽与踏板轴的定位缺口内，装配时不需要额外的弹簧固定销，靠结构卡接就能防止弹簧工作时脱出。

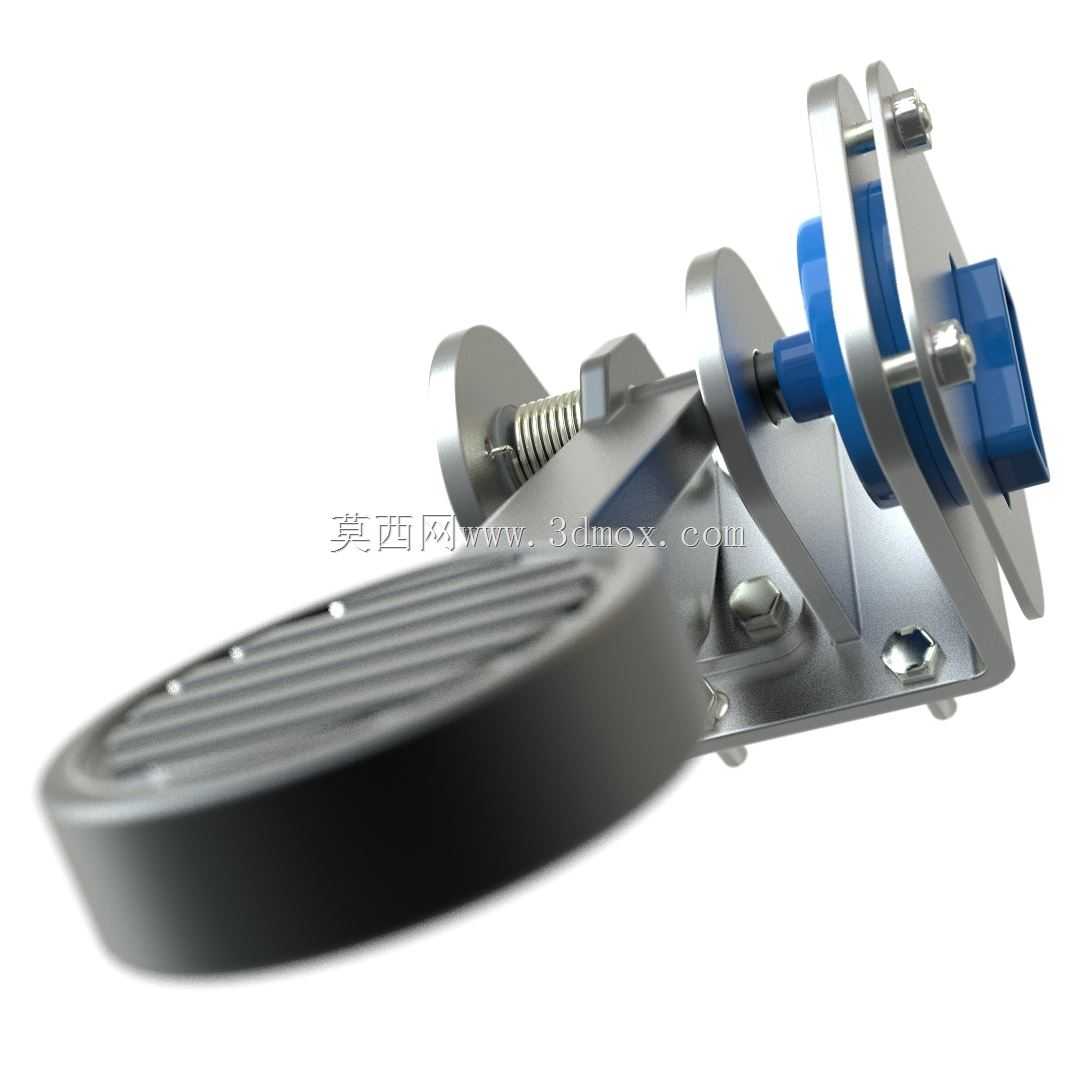

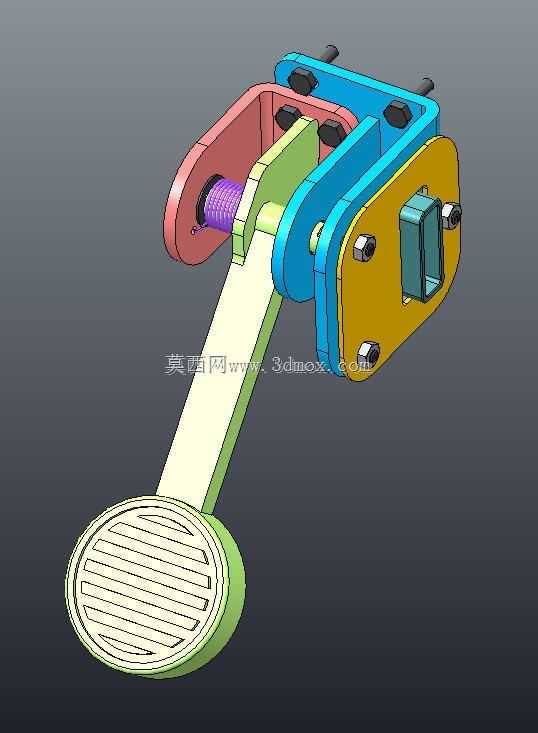

　　踏板部件采用金属冲压成型的踏面结构，表面设计有横向防滑凸棱，即使驾驶员鞋底沾有泥水、油污，也能保证踩踏时不会打滑，踏面的倾斜角度在初始位置时与地板平面呈15度夹角，符合多数驾驶员的踩踏习惯。整个总成的金属零部件都采用镀锌钝化表面处理，能适应驾驶舱底部可能出现的潮湿、泥水溅蚀环境，避免长期使用出现锈蚀卡滞的问题。在设计校核阶段，需要重点验证踏板轴的抗疲劳强度，按照整车全生命周期300万次踩踏循环的工况要求，轴的直径选取与材料选型都留足了安全系数，焊接支架与车身连接的安装孔设计成长圆孔，方便装车时调整踏板的前后位置，适配不同身高驾驶员的操控需求。电位计的信号输出端采用防水接插件，能避免驾驶舱清洗时的水渍侵入导致信号短路，接插件的固定位设计在支架侧面，走线时可以沿着车身钣金布线，不会与周边的离合、制动踏板产生运动干涉。
