蓝色长条形双端铰接连接臂结构设计

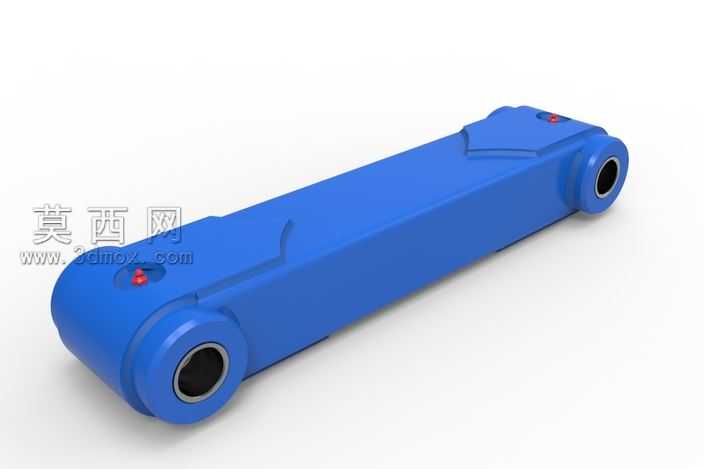

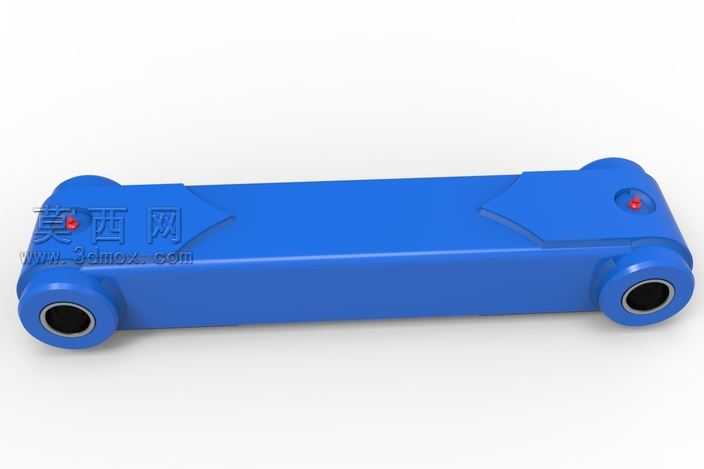

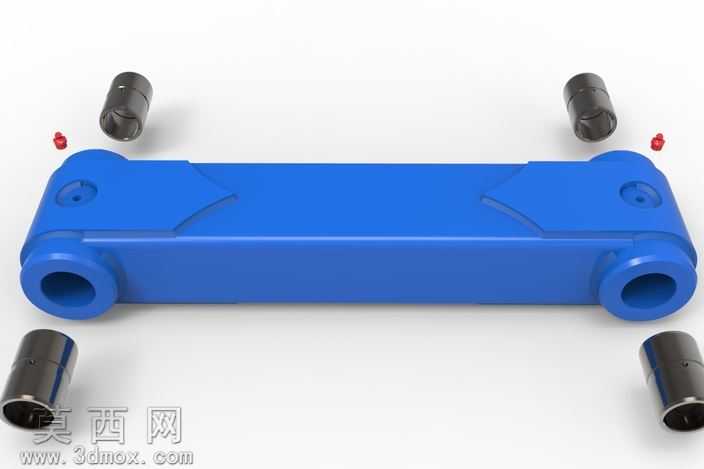

本作品为一款长条形双端铰接连接臂三维模型，整体采用一体化长梁式结构设计，建模阶段以参数化特征建模为核心逻辑，首先绘制主体截面轮廓，通过拉伸命令生成基础长梁实体，针对两端铰接部位，先完成同轴回转体的布尔合并，再对铰接孔做同轴切除，保证孔位与臂身主体的形位公差符合机械装配要求。建模过程中对臂身表面的工艺凹槽、定位凸点做了精细化特征处理，两端的铰接孔内预留了轴承安装位，孔口做了倒角过渡处理，避免装配时出现锐边干涉，臂身上表面的两个红色定位标识点，通过独立的小凸台特征搭配差异化材质实现，用于装配时的对位参考。材质与渲染环节，主体臂身采用哑光工程塑料材质，调整材质的漫反射、粗糙度参数模拟工业级注塑件的表面质感，铰接孔内部设置金属衬套材质，通过金属材质的高反射特性与主体塑料材质形成视觉区分，渲染时采用三点布光方案，主光源从侧上方投射突出臂身的轮廓线条，辅助光源补全暗部细节，顶光强化表面的凹凸特征，最终渲染效果清晰呈现结构的整体形态与细节特征。结构设计上，该连接臂采用等强度梁的截面优化思路，臂身主体做了局部减薄凹槽设计，在保证整体结构刚度、满足两端铰接传动受力要求的前提下，尽可能降低零件自身重量，两端铰接孔的同轴度在建模时通过全局基准轴约束，保证后续装配时铰接转动的顺畅性，臂身的棱边全部做了圆角过渡处理，既符合注塑加工的工艺要求，也避免应力集中导致的零件断裂问题。设计思路围绕工业场景下的连杆传动需求展开，这类连接臂可用于自动化设备的传动连杆、机械臂的辅助支撑臂、输送设备的铰接联动部件，整体结构简洁规整，特征清晰，无冗余设计，所有建模特征保留完整参数，可根据实际使用场景调整臂身长度、铰接孔直径、截面尺寸等参数，适配不同的装配与载荷需求，模型的细节还原度高，可直接用于装配验证、运动仿真、方案展示等多个场景。
