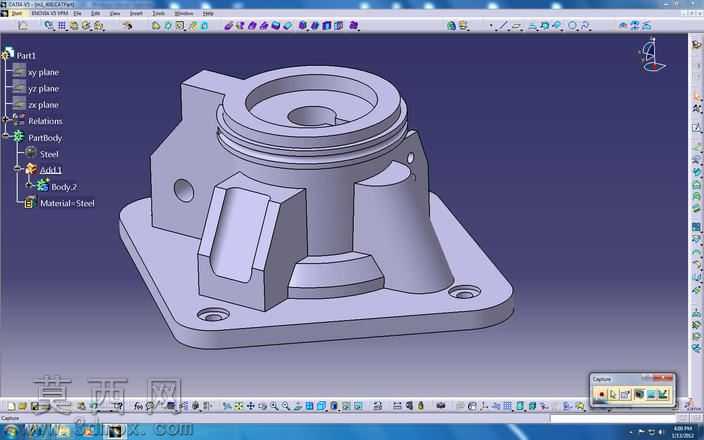

带方形安装底座的金属机械构件

该金属机械构件采用CATIA三维软件完成全参数化建模，整体以铸钢材质为设计基准，渲染阶段赋予哑光磨砂金属质感，还原了铸钢件表面细微的颗粒肌理与金属冷调光泽，同时对边角处做了轻微倒角的光影处理，避免尖锐棱边产生的生硬反光，让模型视觉效果更贴近真实工业铸件的质感。结构设计上，构件底部为方形安装法兰底座，底座四角开设沉头安装孔，可通过螺栓实现与配套设备的稳固连接，底座与上部主体之间做了渐变式过渡支撑结构，分散上部载荷的同时避免应力集中；上部主体为带环形密封槽的筒状结构，筒壁外侧设置多道环形卡槽，用于安装密封胶圈实现腔体密封，筒身侧面分别设置斜向支撑筋与带通孔的凸台结构，斜向筋条提升筒身与底座的连接刚性，侧凸台的通孔可用于外接管路或安装传感器类配件，筒身顶部为同轴内凹腔体，腔体内部设置定位台阶，可与配套的轴类或端盖零件实现精准配合。建模过程遵循机械设计的工艺合理性原则，所有棱边均设置符合铸造工艺要求的圆角，避免铸件冷却过程中出现应力开裂问题，安装孔、卡槽等配合特征的尺寸公差按照通用机械配件的配合等级预留参数，可直接导出工程图用于生产加工。设计思路围绕构件的实际使用场景展开，作为设备的连接支撑类部件，优先保障结构刚性与安装便利性，底部方形底座相比圆形底座具备更好的抗扭转性能，侧面的支撑筋在不增加整体壁厚的前提下大幅提升结构强度，有效控制构件整体重量，筒身的环形密封槽与侧孔设计兼顾了密封性能与外接扩展功能，可适配多类通用工业设备的安装需求，建模过程中对所有特征做了参数化关联，后续可根据实际安装尺寸快速调整底座大小、筒身直径、孔位间距等参数，无需重新绘制整体结构，大幅提升设计修改效率。
