四缸内燃机气缸密封垫片结构设计

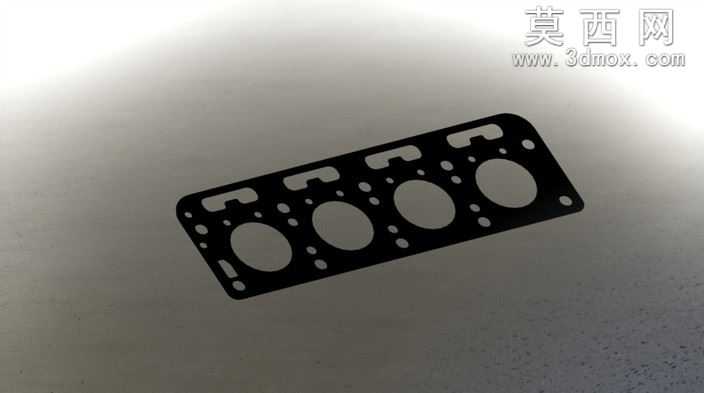

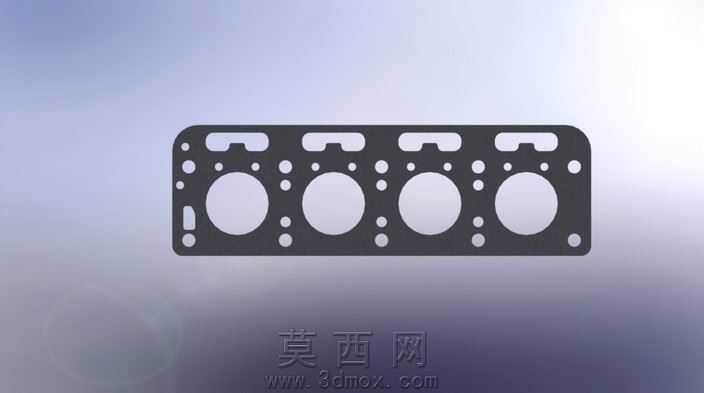

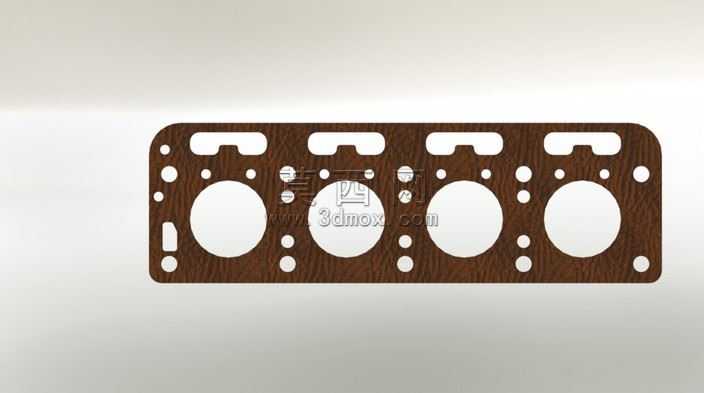

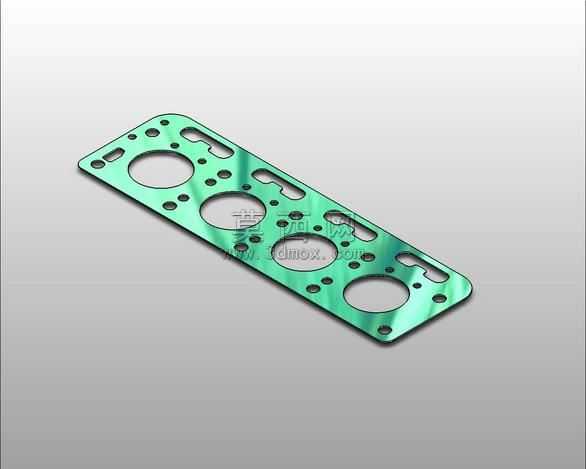

本作品为四缸内燃机配套的气缸密封垫片三维建模设计，建模阶段首先依据内燃机缸体、缸盖的配合面尺寸参数完成基准草图绘制，精准定位四个气缸通孔的中心距与孔径，同步排布周边的螺栓过孔、定位销孔、冷却水道孔、润滑油道孔的位置与尺寸，确保所有孔位与上下配合件完全对齐，避免装配干涉。建模过程中对垫片的外轮廓进行圆角过渡处理，既消除锐边提升装配安全性，也减少应力集中导致的垫片开裂风险。材质渲染阶段还原了气缸垫常用的复合密封材质质感，表面呈现出耐油耐高温的非金属复合材料纹理，色彩选用气缸垫常见的棕褐色系，同时对孔位边缘做了细微的压合封边效果渲染，还原实际产品的密封结构特征。结构设计上充分考虑气缸垫的密封功能需求，围绕四个燃烧室孔设置了完整的密封筋结构，在水道、油道孔周边也设计了对应的密封凸缘，保证燃烧室高压燃气、冷却循环水、润滑油三路介质完全隔离，不会出现串气、漏水、漏油的故障。设计过程中严格遵循内燃机密封件的设计规范，所有孔位的位置公差、垫片整体厚度参数都参考量产气缸垫的通用标准设定，既保证密封性能，也兼顾装配时的压缩量要求，确保垫片在缸盖螺栓的规定锁紧力矩下能产生均匀的弹性形变，完全填充缸体与缸盖结合面的微观不平度，实现长期可靠的密封效果。整体模型结构完整，细节还原度高，可用于内燃机结构教学、密封件设计参考、虚拟装配演示等场景。
