五英寸蒸汽机车机械结构三维设计

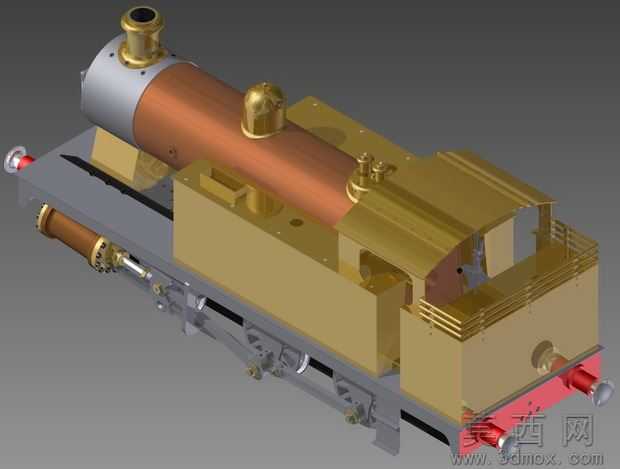

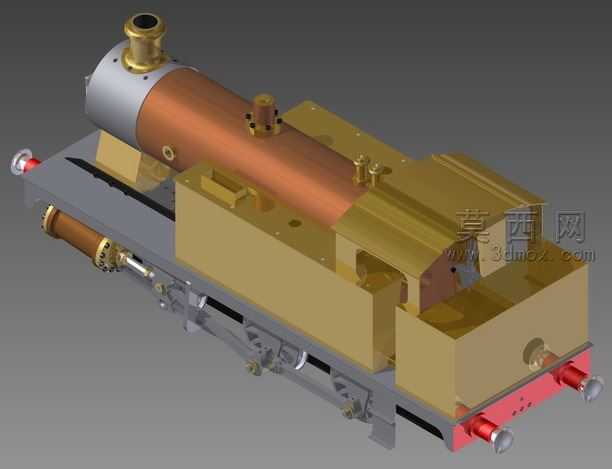

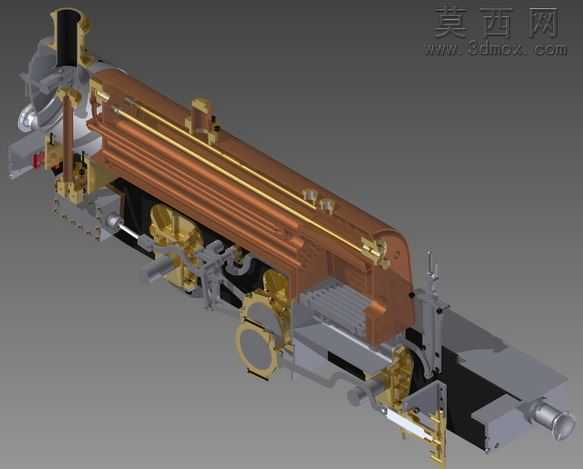

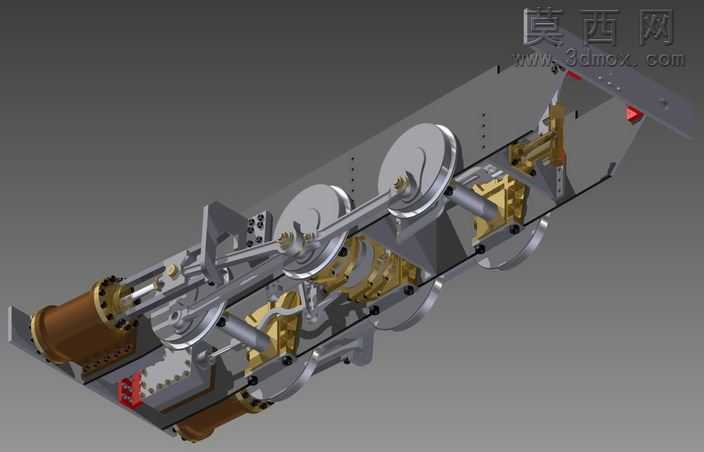

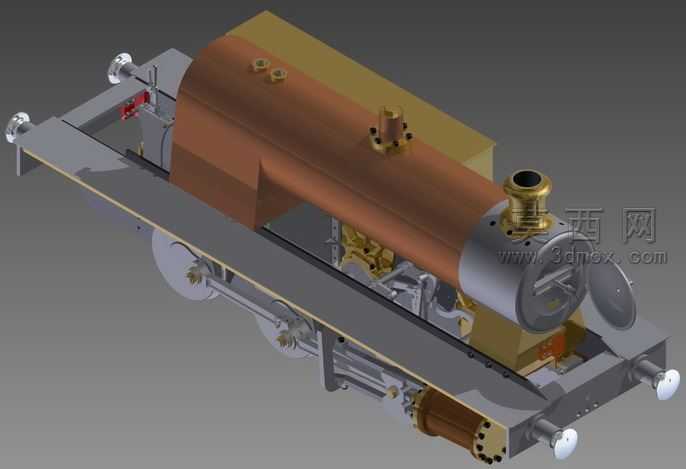

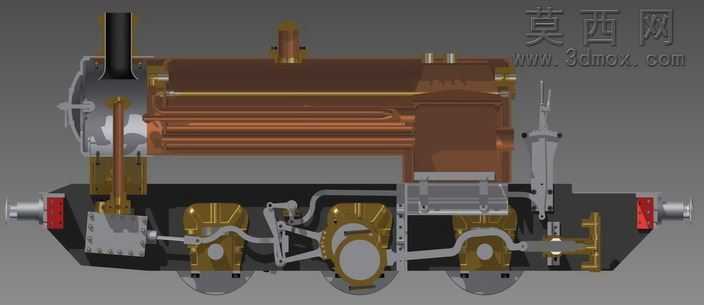

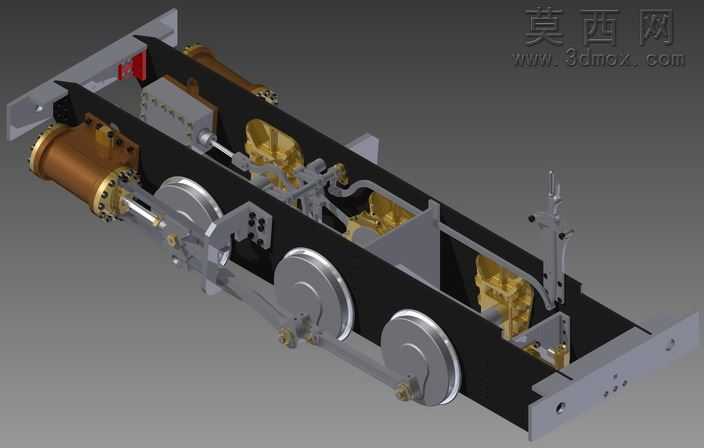

本作品为五英寸规格蒸汽机车的核心走行与动力集成结构三维建模成果，建模过程中严格遵循小型蒸汽机车的机械传动逻辑与真实构件比例，对所有部件进行了参数化还原。建模阶段首先完成机车底架的基准搭建，以底架安装平面为全局坐标基准，依次排布动力气缸、传动连杆、走行轮组、控制构件等核心模块，所有部件的装配间隙、连接孔位均按照机械装配公差要求设置，确保虚拟装配状态下无干涉问题。材质渲染环节针对不同构件的功能属性匹配对应材质效果：动力气缸部分采用黄铜金属材质，还原老式蒸汽机车气缸的铜质壳体质感，表面做轻微的旧化处理模拟金属使用痕迹；走行轮组、传动连杆、车架主体采用铸铁与钢材材质，区分铸铁轮心的哑光磨砂质感与车削加工连杆的金属光泽，连杆连接销、调节螺栓等小型标准件做镀锌亮面处理；车架上的控制杆件、阀类构件分别匹配不锈钢与铸铜材质，通过材质粗糙度、反光度的参数调整，让不同构件的材质区分度清晰，整体视觉效果高度还原真实小型蒸汽机车的机械质感。结构设计上完整复现了蒸汽机车的动力传递路径：双作用气缸输出的往复动力通过十字头滑块传递给主连杆，主连杆带动主动轮转动，再通过联动连杆将动力同步传递给其余从动轮组，轮组间的连杆连接点位严格按照蒸汽机车的曲柄相位角设置，保证转动过程中动力传递平稳无卡滞；同时模型还原了气缸的配气阀组、管路接口、手动控制操纵杆等细节构件，所有可动部件的运动限位、连接关系均按照真实机械结构设置，能够直观展示蒸汽机车从蒸汽动力输入到轮组转动的完整工作过程。建模过程中对细小结构做了合理优化，在不影响结构展示效果的前提下简化了部分非关键的内部细节，既保证了模型整体的轻量化，也让核心机械结构的展示更加清晰直观，整体模型完整呈现了小型蒸汽机车核心机械部分的设计逻辑与构造特点。
