哈雷电机专用立式列腿夹持工装夹具

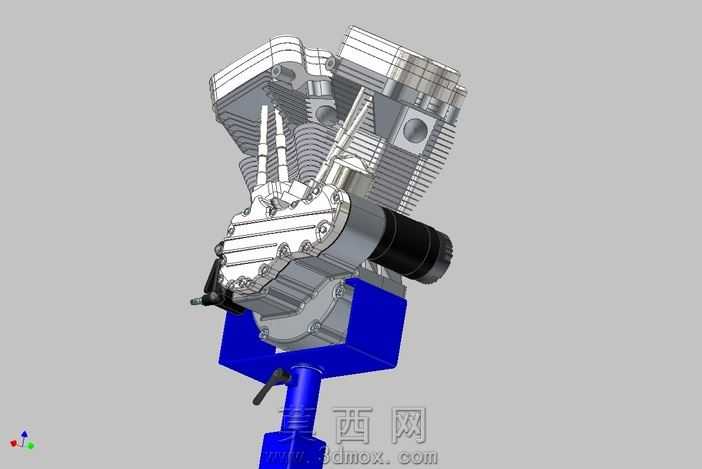

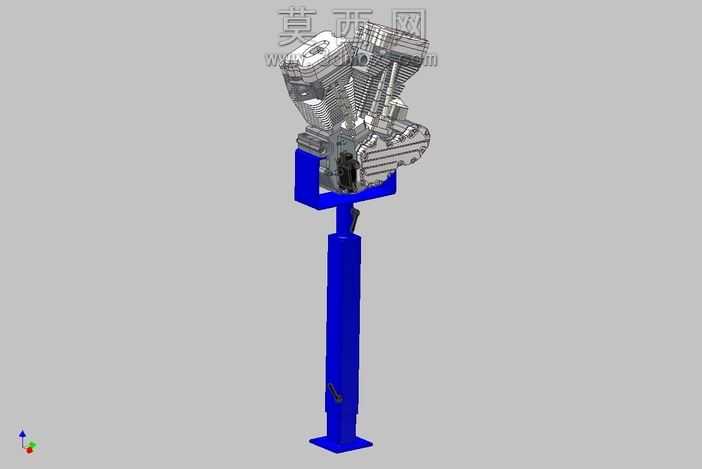

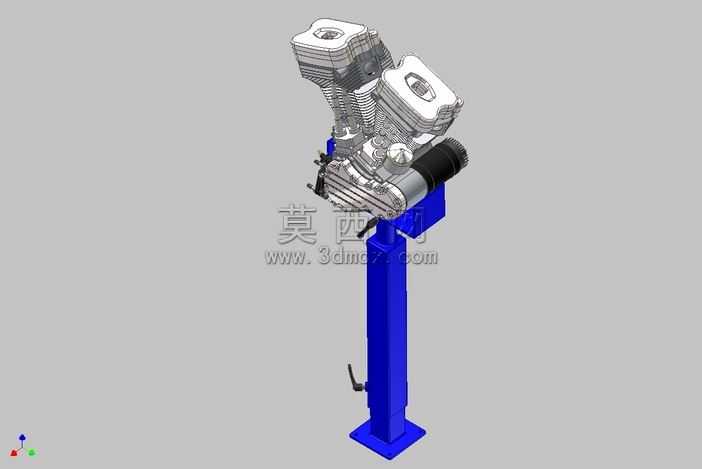

本模型为针对哈雷V型双缸电机定制的立式列腿夹持工装，整体采用三维参数化建模完成，从夹持需求出发完成全结构设计。建模阶段先对哈雷电机的安装基准、外形轮廓进行逆向拟合，确定夹持位的避让空间与贴合面，保证夹具与电机接触位置完全匹配，不会对电机壳体、散热鳍片造成压伤。模型结构分为底部安装底座、立式支撑立柱、上部夹持座三个核心部分，底部底座采用方形法兰结构，预留安装孔位可直接固定在工作台面，保证整体工装的稳定性；立式支撑立柱采用等截面方管结构，做了加强过渡设计，避免夹持受力后出现形变，立柱侧面预留调节槽位，可根据不同批次电机的高度差微调夹持座的竖向位置；上部夹持座采用半包式U型结构，内侧轮廓完全贴合电机下部的安装凸台，夹持接触面做了加宽处理，分散夹持应力，同时预留了螺栓锁紧位，可快速完成电机的装夹与拆卸。材质分配上，夹持座与支撑立柱赋予金属蓝色烤漆材质，模拟工装常用的喷塑防锈处理效果，电机部分赋予铸铝金属材质，还原哈雷电机壳体的金属质感与散热片的细节纹理，渲染阶段采用工作室均匀布光，清晰展示夹具与电机的装配关系、各部件的结构细节，无多余光影干扰结构观察。设计思路围绕电机装配、检修过程中的固定需求展开，区别于通用平口钳类夹具，该工装针对哈雷电机的特殊外形做了专属适配，立式列腿的结构设计让电机装夹后保持竖向姿态，方便操作人员对电机上部的缸体、接线部位进行装配、检测、维修作业，同时整体结构简洁，加工难度低，仅需通过常规铣削、钻孔工序即可完成实体加工，具备很高的实际落地实用性，可直接用于摩托车维修车间、电机改装工位的生产作业场景。
