透明柄一字手动螺丝刀三维结构设计

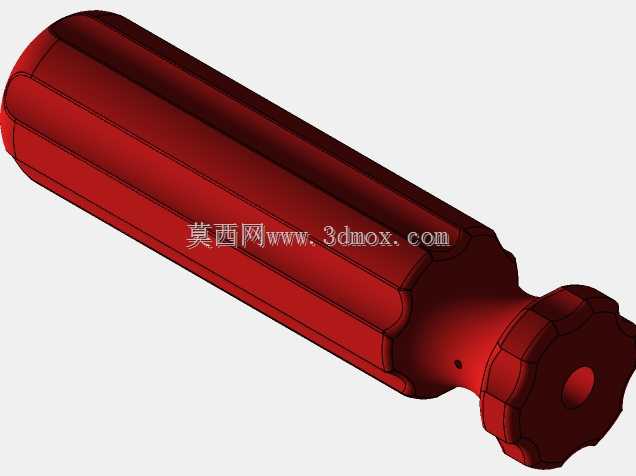

　　这款一字螺丝刀的三维建模，完全围绕一线装配、维修场景的实际使用需求搭建，没有做多余的装饰性结构，所有曲面、倒角、尺寸边界都贴合量产手动工具的工程逻辑。先从使用场景来看，不管是电子设备拆机、小型机电装配、家用五金维修，还是生产线旁的工位辅助紧固，这类一字螺丝刀都是覆盖频次最高的基础工具，建模时首先要考虑的就是不同握持姿势下的人机边界，手柄做了多段式的微锥曲面，靠近批杆的位置做了收窄的止挡台，既可以在大力拧动时防止手掌向前打滑蹭到金属工件，也能在精细拧动小螺丝时，用食指和拇指捏住止挡台位置做精准的扭矩控制，不会因为手柄过粗导致精细操作时手感发飘。

　　从功能特性拆分来看，批头部分做了标准的一字楔形结构，刃口做了微小的钝化倒角，不是尖锐的直角，这一点是结合实际使用反馈调整的——完全尖锐的刃口在卡入螺丝槽时很容易崩边，也容易刮花螺丝槽的侧壁，微小的钝化圆角既能保证刃口卡入一字槽的贴合度，也能提升批头的抗扭寿命，批杆和手柄的连接位置做了埋入式的嵌装结构，金属杆身不是简单插在手柄里，而是在手柄内部做了带防滑滚花的埋入段，长度占到手柄总长度的三分之一，避免大力拧动时批杆和手柄发生相对转动甚至脱出。手柄选用透明红的工程塑料材质做外观表达，建模时特意做了壁厚的均匀过渡，最薄的位置不小于2.5mm，保证注塑成型时不会出现缩痕，也能承受日常使用的摔碰冲击，不会从壁厚突变的位置开裂。

　　设计思路上没有追求花哨的异形结构，所有尺寸都参考了通用手动螺丝批的行业通用边界：总长度控制在常用的150mm区间，批杆直径6mm，适配M3到M6区间的一字槽螺丝，覆盖绝大多数日常装配的螺丝规格，手柄最大直径32mm，符合成年男性手掌握持的舒适周长，不会因为过细导致拧动时压强过大硌手，也不会因为过粗导致手掌无法完全包覆发力。批头的楔形角度做了15度的收敛，这个角度是反复核对螺丝槽标准后确定的，角度过大会导致批头在螺丝槽里打滑，角度过小则会让批头的刃口厚度不足，承受大扭矩时容易断裂。

　　安装边界上，这款螺丝刀不需要额外的配套辅件，本身就是独立的手持工具，建模时把批杆和手柄的装配公差做了合理预留，金属批杆的嵌装段直径比手柄内的安装孔大0.15mm，满足压装装配的过盈量要求，不需要额外打胶或者穿销固定，就能满足日常使用的连接强度。手柄尾部做了微凸的圆弧面，在需要用手掌顶住尾部施加轴向压力的时候，不会因为边缘尖锐硌伤掌心，手柄表面的细微防滑纹理做了0.3mm的凸起高度，既不会因为纹理过深容易积攒油污难以清理，也能在手上沾有少量油污的时候提供足够的握持摩擦力，不会出现拧动时手滑的问题。

　　从结构验证的角度，建模时特意做了受力路径的模拟，拧动螺丝时的扭矩从批头刃口传递到批杆，再通过埋入段的滚花结构均匀分散到整个手柄的塑料本体上，不会出现应力集中在某一个截面的情况，批杆和手柄衔接的位置做了R2的过渡圆角，避免这个位置的塑料因为应力集中出现开裂。整个模型的所有曲面都做了曲率连续处理，没有碎面、尖角的问题，不管是做结构受力分析，还是做后续的渲染出图、工程图导出，都能直接使用，不需要额外修补几何特征。
