高精度栓动狙击步枪结构三维设计

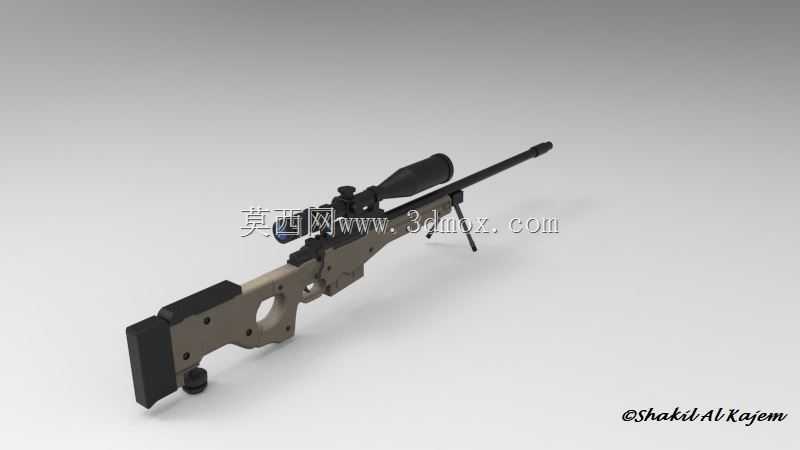

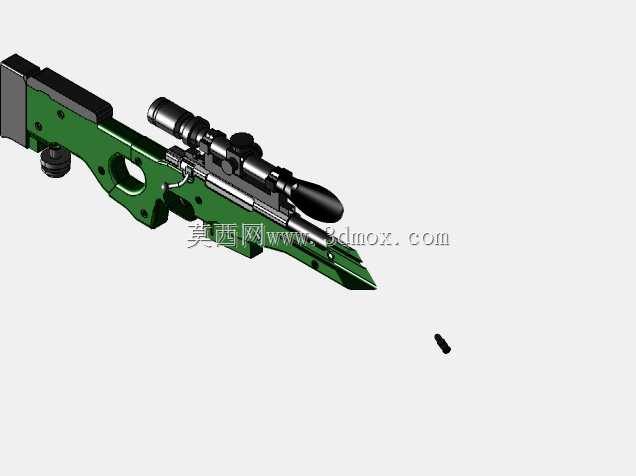

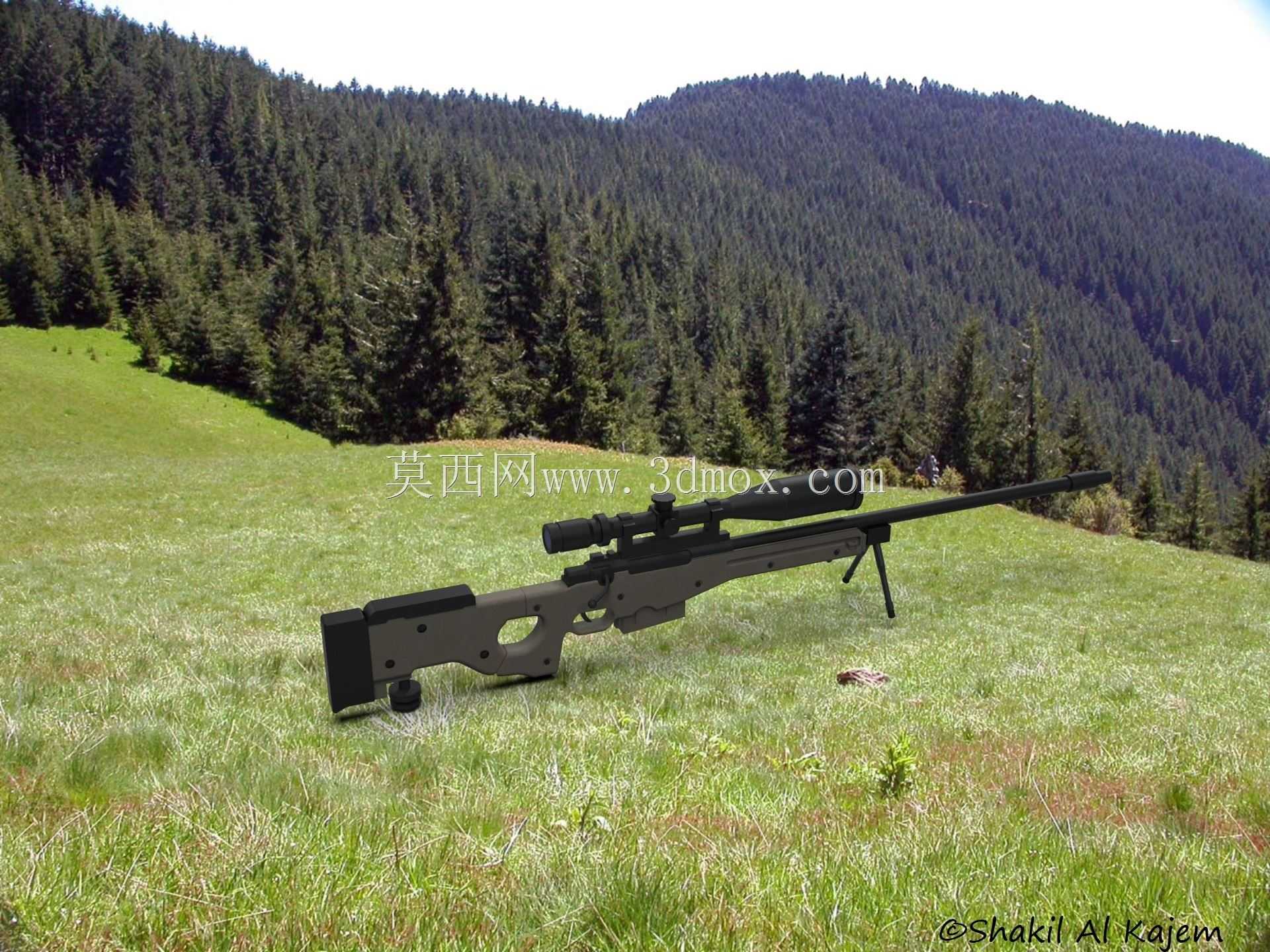

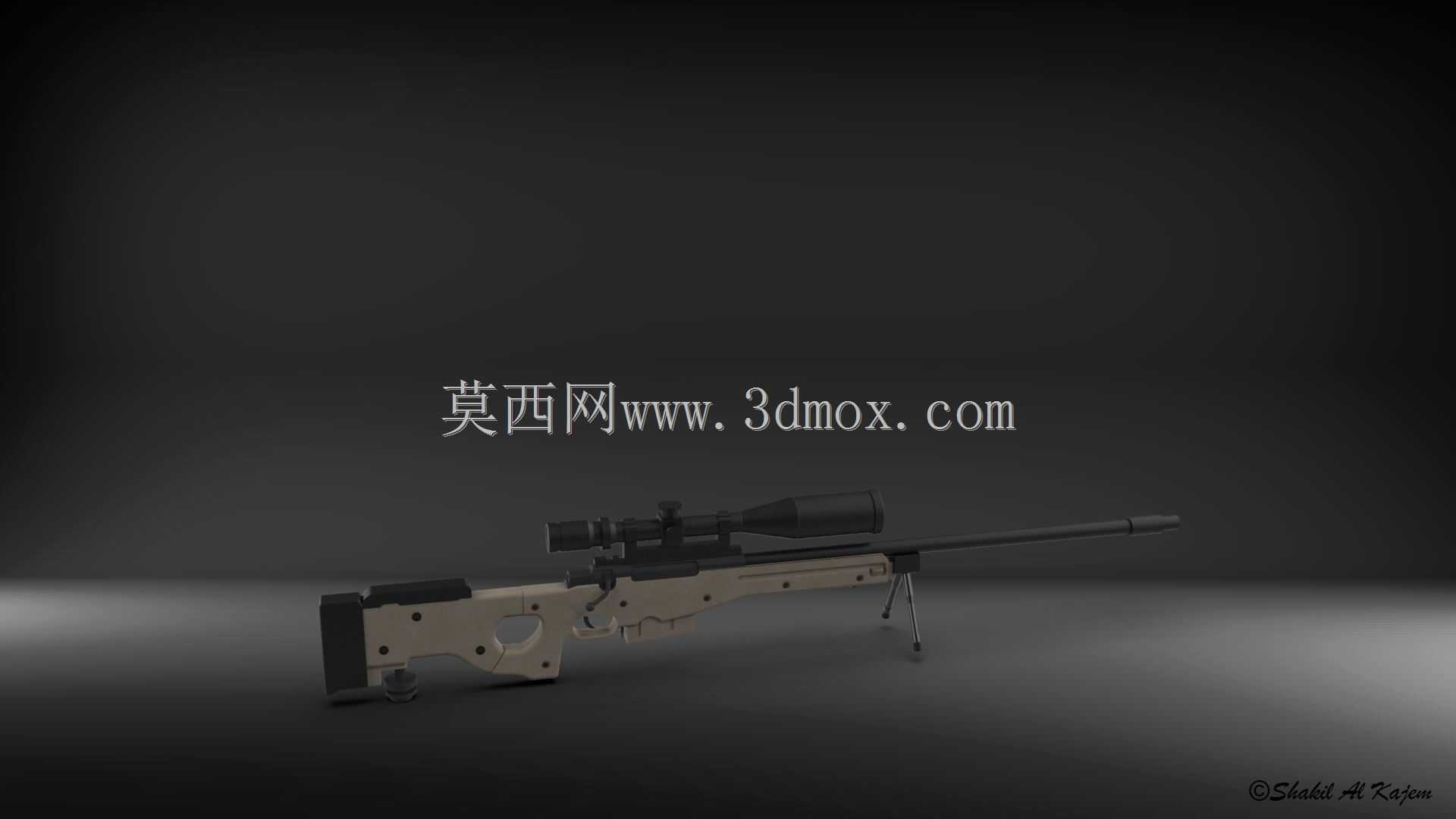

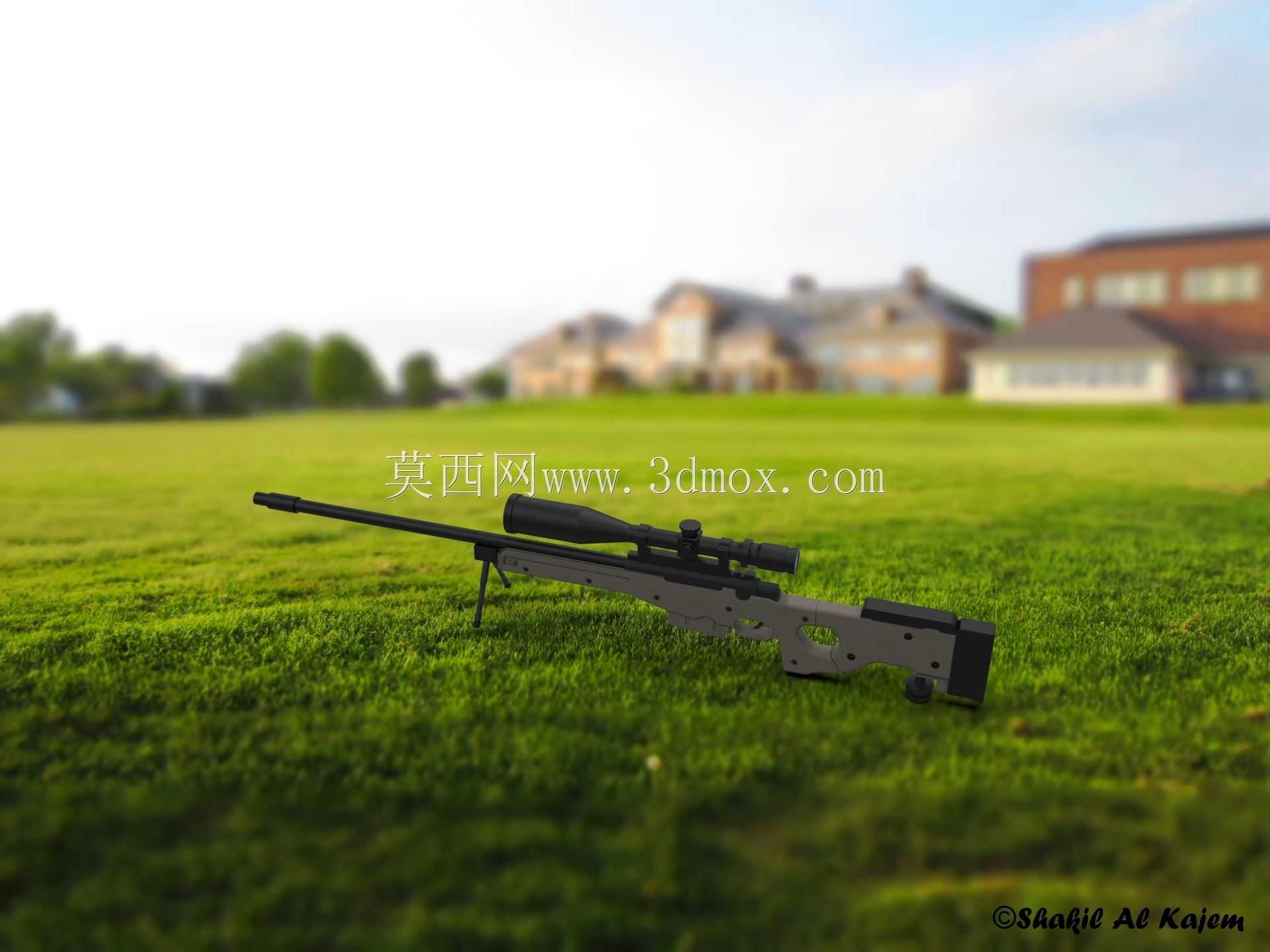

在警用精确打击、远距离竞技射击等场景中，栓动结构狙击步枪始终是高精度射击需求的首选装备，这类枪械的结构设计直接决定了射击精度、人机适配性与勤务使用表现，三维建模阶段的细节还原度，也会直接影响后续结构验证、外观优化甚至教学演示的实际效果。这款栓动狙击步枪的建模过程，首先从核心的枪机闭锁结构入手，先梳理旋转后拉枪机的运动轨迹，确定闭锁凸笋的啮合角度、抽壳钩的伸缩行程，保证枪机往复运动时无结构干涉，这部分建模需要先绘制枪机的轴向截面草图，通过旋转凸台生成主体结构，再逐一切除闭锁卡槽、抛壳挺让位槽的细节特征，每一处配合间隙都要参照实际枪械的公差范围设定，避免出现虚拟装配时的卡滞问题。枪托部分的建模优先考虑人机工程边界，拇指孔的握持弧度、贴腮板的高度调节范围、后托缓冲垫的倾斜角度，都需要贴合实际使用时的握持姿态，建模时先通过样条曲线勾勒枪托的侧面轮廓，再通过多截面放样生成整体曲面，之后对握持区域做圆角过渡处理，保证曲面连续无突兀棱角，同时预留出弹匣安装的让位空间，确定弹匣插口的长宽尺寸与安装深度，保证弹匣插入后与机匣底部贴合紧密。枪管部分的建模需要区分浮置式枪管的安装边界，枪管与护木之间预留足够的间隙，避免射击时枪管振动触碰护木影响精度，枪管外壁的轮廓从弹膛位置到枪口逐步做收窄处理，枪口位置预留制退器或者消音器的安装螺纹特征，瞄准镜座的皮卡汀尼导轨部分，需要严格按照标准导轨的齿距、齿高绘制特征，保证瞄准镜安装环的装配位置可以沿导轨顺畅滑动，锁紧后无松动间隙。建模过程中先完成所有零件的单独建模，再进入装配环境按照实际装配顺序添加配合关系，先将机匣作为基准固定件，依次装入枪机组件、发射机组件、弹匣组件，再装配枪管、枪托、瞄准镜与两脚架，每完成一个部件的装配就做一次干涉检查，调整存在碰撞的特征尺寸，最后对所有金属零件做表面质感区分，枪身金属部件做哑光金属处理，枪托部分做工程塑料的质感表现，方便后续渲染展示时清晰区分不同部件的材质属性。这类高精度枪械的三维模型，既可以作为枪械结构教学的演示载体，帮助从业者理解栓动步枪的工作原理，也可以为影视道具、仿真教具的设计提供结构参考，建模过程中对每一处配合尺寸的把控，都是还原真实枪械功能特性的关键。
