旋转转往复快速返回传动机构设计

这套传动机构的核心价值，在于解决常规曲柄滑块往复机构空回行程耗时久、生产节拍难以压缩的痛点，目前在轻工送料、小型冲压上下料、纺织机械横动装置、包装线推料工位都有大量同原理应用，尤其适配需要工作行程低速平稳、回程快速复位的间歇往复作业场景，能在不提升驱动电机转速的前提下，将单周期作业的有效动作占比提升30%以上。

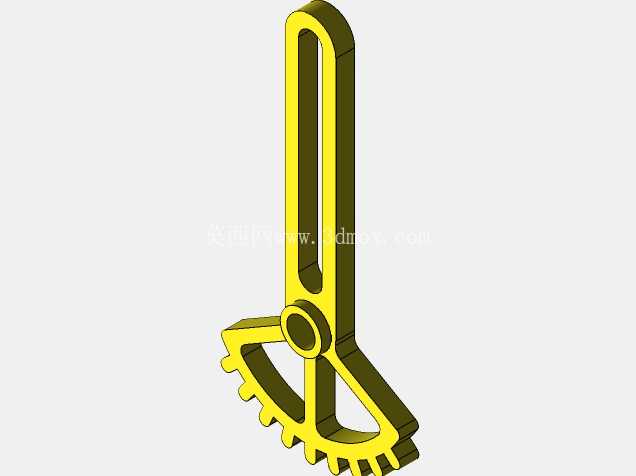

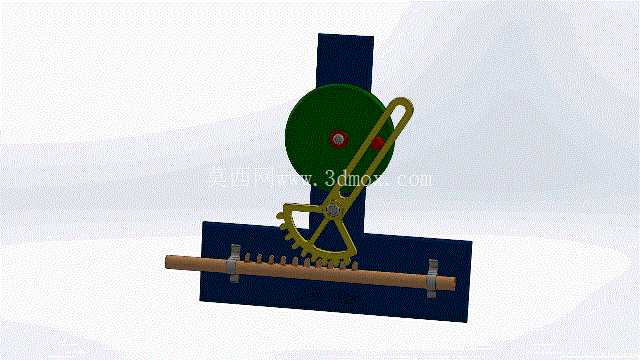

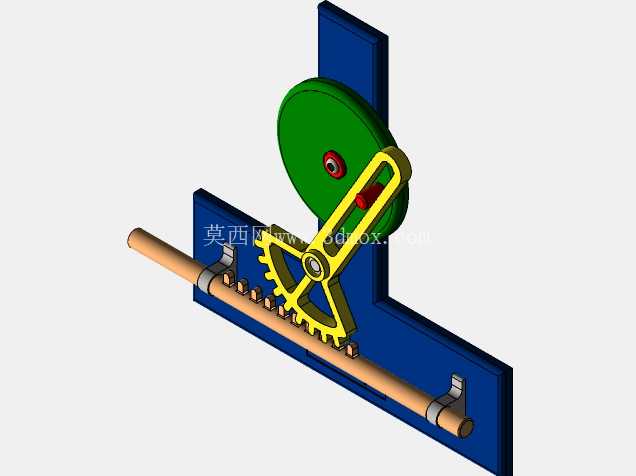

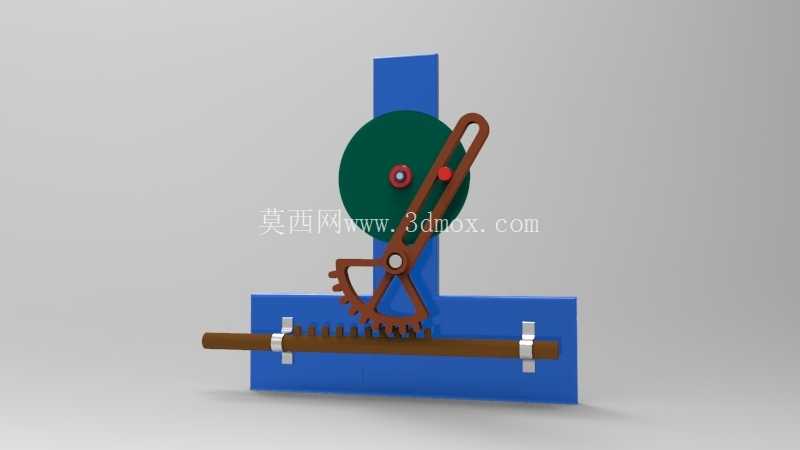

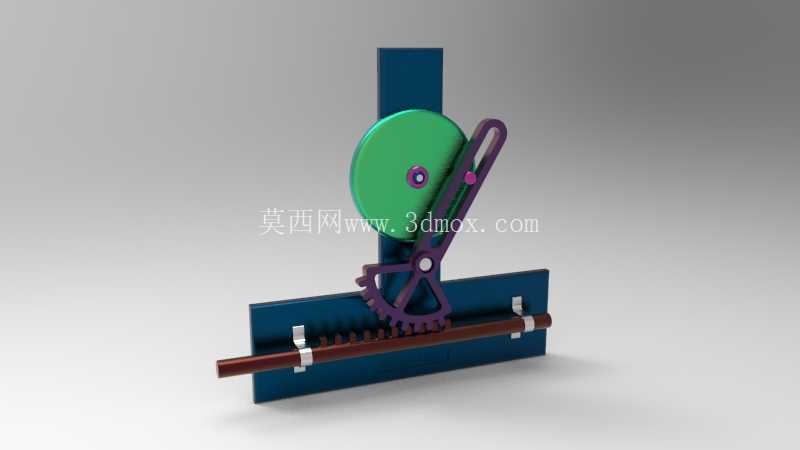

从实际功能逻辑来看，整套机构以定速旋转的主动轮作为动力输入，轮盘偏心位置铰接的连杆带动扇形齿件做定轴摆动，扇形齿与下方平直齿条保持恒定啮合间隙，将摆动动作直接转换为齿条沿轴向的直线往复运动；不同于普通曲柄滑块的对称运动轨迹，这套机构通过调整偏心铰接点的位置、扇形齿的节圆半径与摆角范围，让齿条在工作行程段的角速度变化平缓，输出推力稳定，避免带动末端执行件时出现冲击抖动，而空回行程段扇形齿的摆动角速度快速提升，带动齿条快速复位，缩短非作业等待时间。

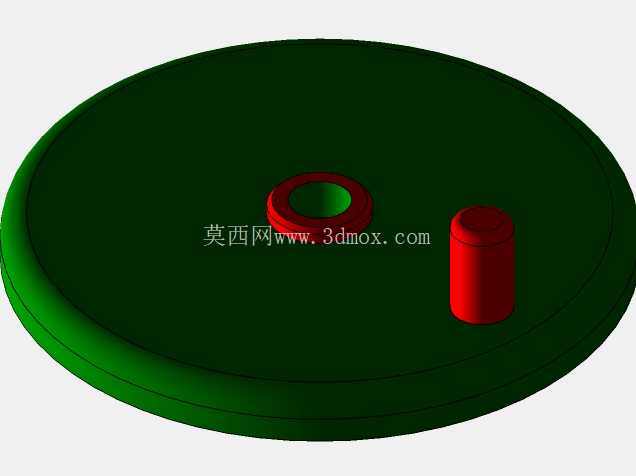

设计阶段首先要明确末端负载的运动行程要求，以此反推齿条的有效啮合长度：齿条两端要预留15%的冗余齿段，避免扇形齿摆动到极限位置时出现脱齿、顶齿故障，齿条的导向支撑采用两个间隔布置的滑动抱箍，抱箍间距要大于齿条单行程长度的1.2倍，防止齿条高速往复时出现翘头、卡滞；主动轮的旋转中心与扇形齿的摆动中心的相对位置是设计核心，两个中心的垂直、水平距离直接决定了往复行程的速比特性，建模时需要先绘制运动轨迹草图，逐点验证不同转角下齿条的移动速度，确保工作行程段速度波动控制在10%以内，回程段平均速度达到工作行程的1.8-2.5倍，匹配快速返回的功能需求。

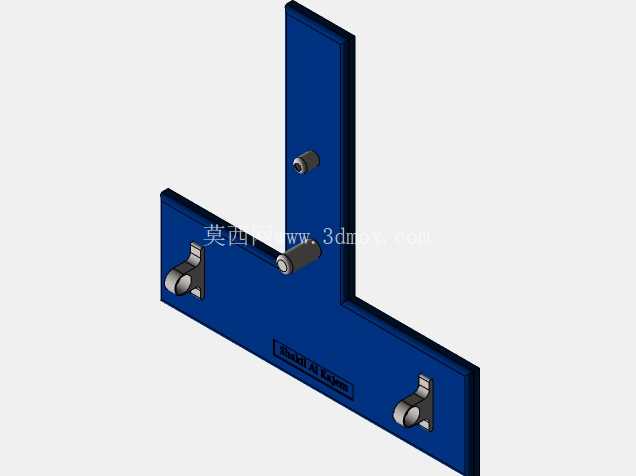

安装边界方面，整套机构的底座采用平板式安装结构，底座上预留的固定孔位要与设备安装台面的螺孔对应，主动轮的输入轴端要预留联轴器安装空间，方便与驱动电机输出轴直连，不需要额外增加减速环节；扇形齿与连杆的铰接位置采用耐磨衬套结构，降低长期往复摆动带来的铰接间隙，齿条的末端预留标准螺纹接口，可直接连接推板、拨叉、夹具等不同执行末端，不需要额外做转接结构。

实际选型适配时，如果用于轻载高速送料场景，可适当减小扇形齿的模数，降低运动件惯量，提升回程响应速度；如果用于重载冲压推送场景，则要加大齿部啮合宽度，提升齿面接触强度，同时在齿条导向位置增加润滑注油孔，减少长期运行的磨损量。整套机构没有复杂的异形加工件，所有齿形、铰接孔、安装面都可以通过常规铣削、钻削工艺完成加工，不需要特殊定制工装，加工成本低，后期维护只需要定期检查铰接点磨损、齿面啮合间隙即可，适合各类中小型自动化设备做往复动作单元集成。
