日常清洁用品牙膏管外观结构设计

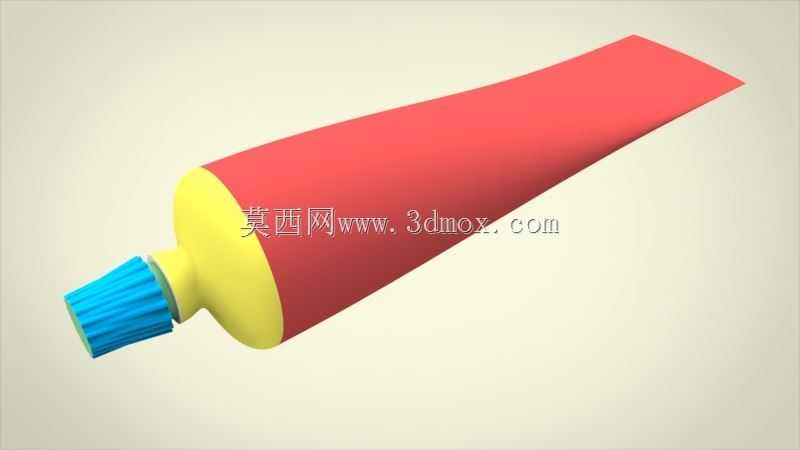

　　在快消品包装结构的设计落地环节，软管类包装的曲面建模一直是外观结构验证的核心环节，这款牙膏管的三维结构设计，完全围绕日化生产线的灌装、封尾、套盖工序适配展开，没有多余的装饰性冗余结构。从实际产线适配的角度看，管身采用渐变收腰的椭圆柱曲面，并非为了视觉效果刻意做造型，而是匹配现有高速灌装线的管身定位卡槽尺寸，管身中段的椭圆长轴控制在45mm，短轴28mm，刚好适配灌装工位的柔性夹持块行程，不会出现夹持打滑或者过度挤压导致管身变形的问题。管肩位置的过渡圆角做了R3.2的圆弧处理，这个参数是经过多轮灌装测试确定的，既可以保证灌装完成后封尾时物料不会在管肩位置残留堆积，也能让消费者日常使用时，管内剩余膏体可以顺畅向管口位置挤压，

　　减少膏体残留浪费。管口位置采用标准的M8细牙螺纹结构，匹配常规的旋盖式牙膏帽，螺纹的牙距1mm，牙高0.8mm，这个尺寸既可以保证旋合后的密封性能，避免膏体接触空气干结，也适配自动旋盖机的旋盖头扭矩参数，生产线上旋盖扭矩控制在0.12N·m即可达到密封要求，不会出现滑牙或者旋合过紧导致消费者开盖困难的问题。管尾的封边位置预留了8mm的平边宽度，这个宽度是匹配超声波封尾机的焊头尺寸设计的，封边位置做了细微的网格压纹结构，既可以提升封边的焊接强度，避免运输过程中出现漏液问题，也能在封尾工位起到定位防滑的作用，保证每支牙膏的封边位置整齐统一。从外观曲面的构建逻辑来看，管身的曲面采用多截面放样生成，不同截面的椭圆度沿着管身轴向做渐变处理，

　　靠近管肩的位置椭圆度更小，更接近圆形，靠近管尾的位置椭圆度稍大，这样的设计一方面是提升手持握持的贴合感，日常挤牙膏时手指的施力面和管身曲面完全贴合，不会出现硌手的问题，另一方面也方便仓储运输时的码放，多支牙膏并排装箱时，管身之间的贴合度更高，不会出现过多的空隙浪费包装空间。管身的印刷面预留了0.02mm的微凹曲面，这个结构是为了适配软管印刷工艺，避免印刷过程中图案出现拉伸变形，尤其是管身靠近管肩的曲面位置，印刷面的曲率变化做了平滑过渡，保证印刷后的图案文字不会出现扭曲错位。在结构验证环节，这个模型可以直接导入灌装线的数字孪生场景做干涉验证，模拟管身从理管工位上料、夹持定位、膏体灌装、封尾压合、旋盖检测全流程的运动状态，

　　检查各个工位的工装和管身是否存在结构干涉，提前调整工装的位置参数，减少实际试生产时的调机时间。针对消费者使用场景的结构优化上，管身的壁厚做了差异化设计，管肩位置壁厚0.6mm，保证管口位置的结构强度，避免旋盖时出现管口开裂，管身主体位置壁厚0.35mm，这个厚度既可以保证管身的挺度，在货架陈列时不会出现软塌变形，也能保证挤压时的手感，不需要施加过大的力就能挤出膏体，管尾封边位置的壁厚加厚到0.5mm，提升封边的抗撕裂强度，避免消费者挤牙膏时从封尾位置开裂。整个模型的曲面构建全部采用G2连续过渡，没有尖锐的棱角或者曲面折痕，一方面是保证生产时软管吹塑成型的脱模顺畅，不会出现粘膜或者拉裂的问题，另一方面也能提升产品的外观质感，避免曲面出现光影断层影响视觉效果。在和包装材料的适配性上，这个结构完全适配常见的PE复合软管材料，材料的拉伸率和曲面的拉伸比匹配，吹塑成型时不会出现壁厚不均的问题，各个位置的壁厚偏差可以控制在0.05mm以内，保证产品的一致性。
