同轴组合式传动齿轮轴组件结构设计

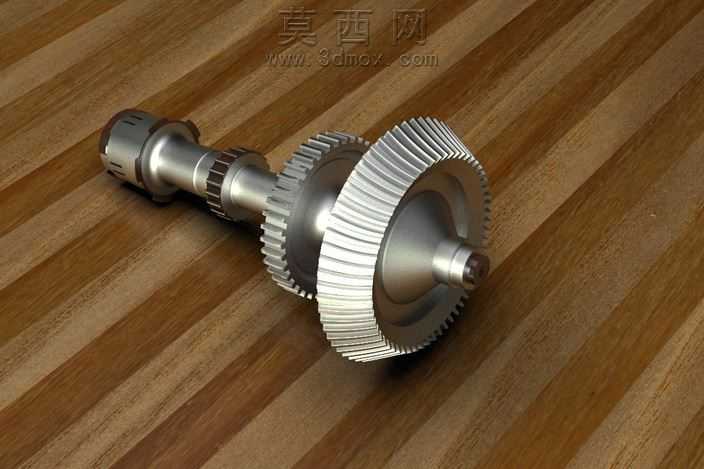

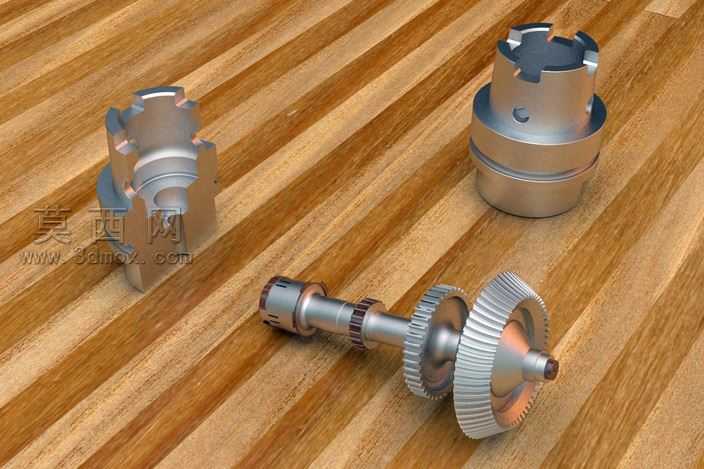

该作品为同轴组合式传动齿轮轴组件，建模阶段以回转体特征为核心构建基础形态，先通过草绘绘制轴段的阶梯轮廓，利用旋转特征生成轴的主体结构，再针对轴上不同功能段分别创建花键段、定位轴肩、轴承配合面等细节结构，保证各轴段的同轴度公差符合传动件的装配要求。齿轮部分采用参数化建模方式，先绘制单个轮齿的渐开线齿廓曲线，通过阵列特征生成整圈轮齿，同时针对大小两个齿轮的不同模数、齿数分别设置参数，保证齿形的啮合精度，其中大齿轮采用盘式锥齿结合直齿的复合结构，小齿轮为同轴布置的直齿圆柱齿轮，二者通过轴肩与卡簧槽实现轴向定位，轴端的连接头采用多边形轮廓设计，用于对接动力输入部件。材质设置上整体赋予金属合金钢材质，调整材质的粗糙度、金属度参数模拟精加工后的金属表面质感，齿面部分添加细微的磨削纹理提升真实感，轴段的非配合面做哑光金属处理，配合面则设置更高的反光度体现加工精度。渲染阶段采用木质纹理桌面作为承载背景，布置柔和的侧方主光源搭配补光，突出金属构件的轮廓立体感与表面光影层次，同时通过景深效果虚化背景，让齿轮轴组件的结构细节成为视觉焦点。设计思路围绕紧凑式同轴传动需求展开，将多组传动齿轮集成在单根轴体上，减少传动链路的零件数量，提升传动系统的整体刚性，各轴段的直径变化经过受力校核，既满足扭矩传递的强度要求，又控制整体重量，花键段的设计用于实现齿轮与轴的周向固定，保证动力传输过程中不会出现相对滑动，轴端的锁紧结构可适配不同的动力输入接口，整体结构兼顾了传动效率、装配便利性与结构可靠性，可用于小型精密传动设备的动力传输单元参考。
