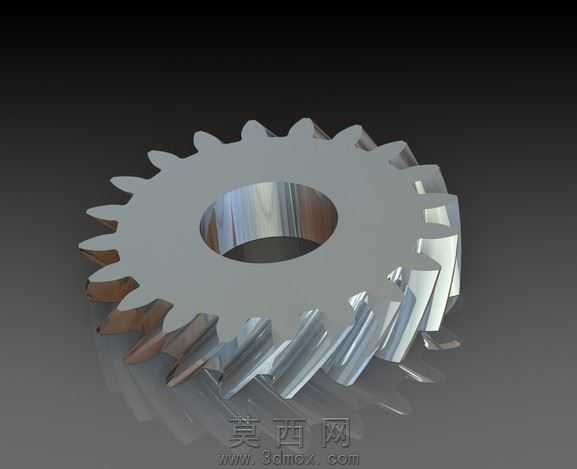

本螺旋齿轮三维模型采用SolidWorks软件进行参数化建模设计,建模过程严格遵循机械设计手册中圆柱螺旋齿轮的设计规范,首先通过方程式驱动完成齿轮渐开线齿廓的精准绘制,确保齿形曲线符合啮合传动的几何要求,避免齿形偏差带来的传动干涉问题。建模阶段先构建齿轮基体的回转特征,以齿轮中心轴线为基准完成中心安装孔的拉伸切除,孔壁尺寸按照标准轴孔配合公差预留设计余量,保证后续装配环节可与传动轴实现精准配合。随后通过螺旋线扫描切除的方式完成单个轮齿的特征创建,根据螺旋角参数设定螺旋线的导程与升角,保证轮齿的螺旋走向均匀一致,再通过圆周阵列命令完成全部轮齿的均匀排布,阵列过程严格校验齿距偏差,确保相邻轮齿的分度圆齿距误差控制在机械传动允许的公差范围内。模型完成基础特征构建后,对轮齿的齿顶、齿根位置添加了标准圆角过渡特征,避免应力集中问题,提升齿轮实际使用过程中的结构强度与抗疲劳性能。材质渲染阶段选用合金结构钢材质属性,赋予模型金属哑光质感,通过环境光遮蔽效果清晰呈现轮齿的螺旋走向、齿面弧度与基体结构细节,渲染视角选取斜45度等轴测视角,可同时观察齿轮的端面轮廓、轮齿螺旋形态与中心安装孔结构。设计过程中充分考虑螺旋齿轮的传动特性,相较于直齿圆柱齿轮,该结构啮合过程中轮齿逐步进入与退出啮合,传动平稳性更强、噪音更低,可承受更大的传动载荷,建模时对齿面接触区域的结构做了优化,保证啮合传动时的接触面积均匀,减少偏载磨损问题。模型整体结构完整,无多余特征与几何错误,所有特征参数均可编辑调整,可直接用于机械传动系统的装配仿真、运动干涉检查、有限元结构强度分析,也可作为后续齿轮加工工艺编制、数控加工程序编写的参考模型,适配各类减速传动设备、动力传输机构的设计研发场景,能够帮助设计人员快速完成传动系统的方案搭建与性能验证,缩短产品研发周期。
- 上一篇:消隙式错齿反侧隙传动齿轮组结构设计
- 下一篇:同轴组合式传动齿轮轴组件结构设计
- 全部评论(0)
- 模板大小: 2.19 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks2009,效果图,STL,其它,
- 软件分类: 齿轮
