轻量化多孔结构通用电气安装支架

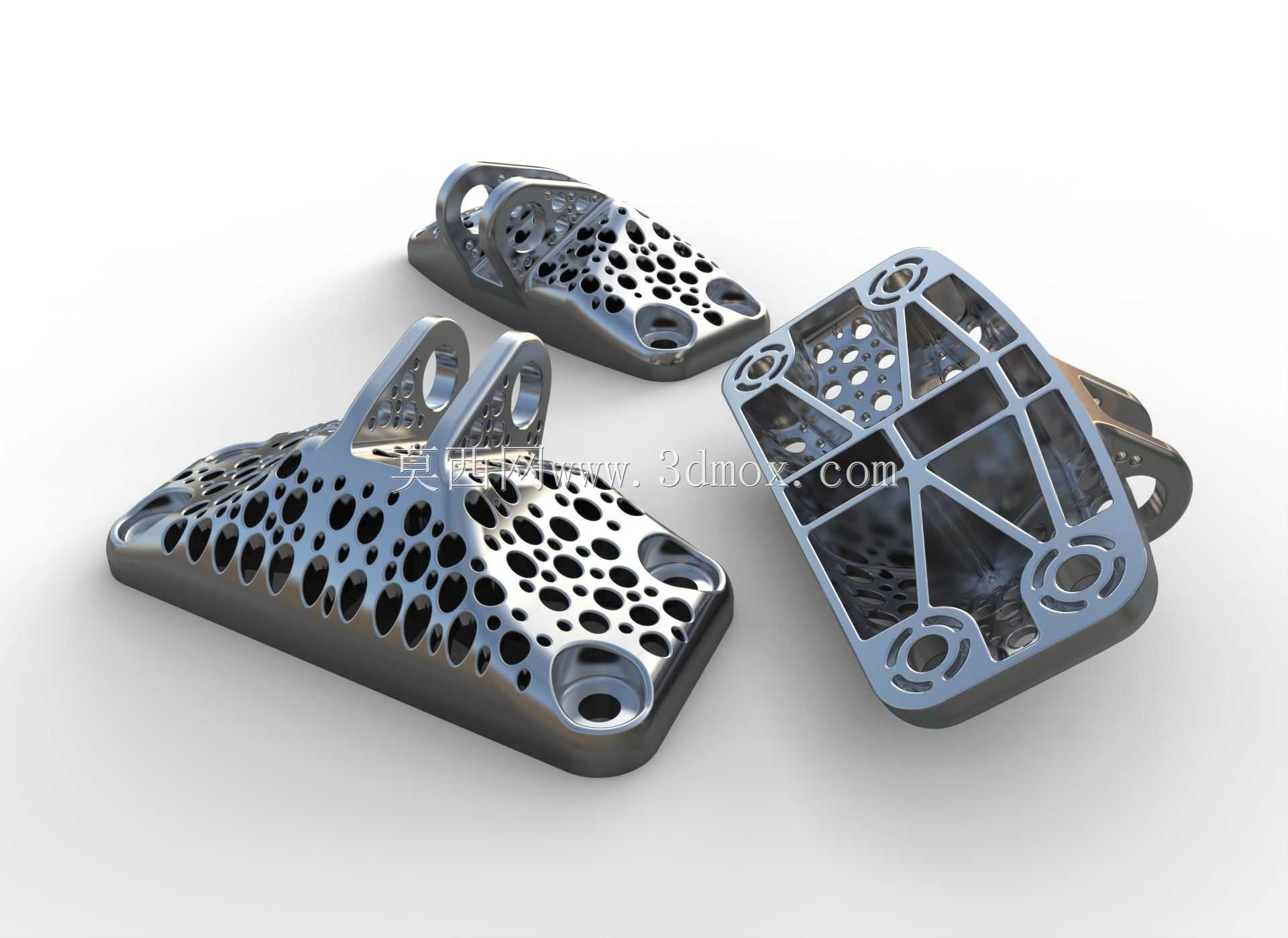

　　这类支架主要面向工业电气柜内部元器件承托、户外电气设备外接模块固定、自动化生产线电气组件挂载等场景，日常工况下需要承受对应电气模块的静载荷，同时要适配设备运行过程中产生的小幅振动，避免长期使用后出现连接松动、结构形变的问题。不同于传统实心铣削或者冲压成型的支架，这款构件在设计阶段就围绕减重需求做了针对性的结构优化，没有采用整块实体材料切削的方案，而是在非主要承力的蒙皮区域排布了规则的圆形通孔，孔与孔之间保留的互连筋条顺着应力传递路径分布，既不会破坏整体的结构强度，还能大幅削减材料用量。从结构受力逻辑来看，圆形孔是应力分散效果较好的开孔形式，孔边不存在直角结构带来的应力集中问题，设备运行中产生的振动载荷、元器件自重带来的静载荷，

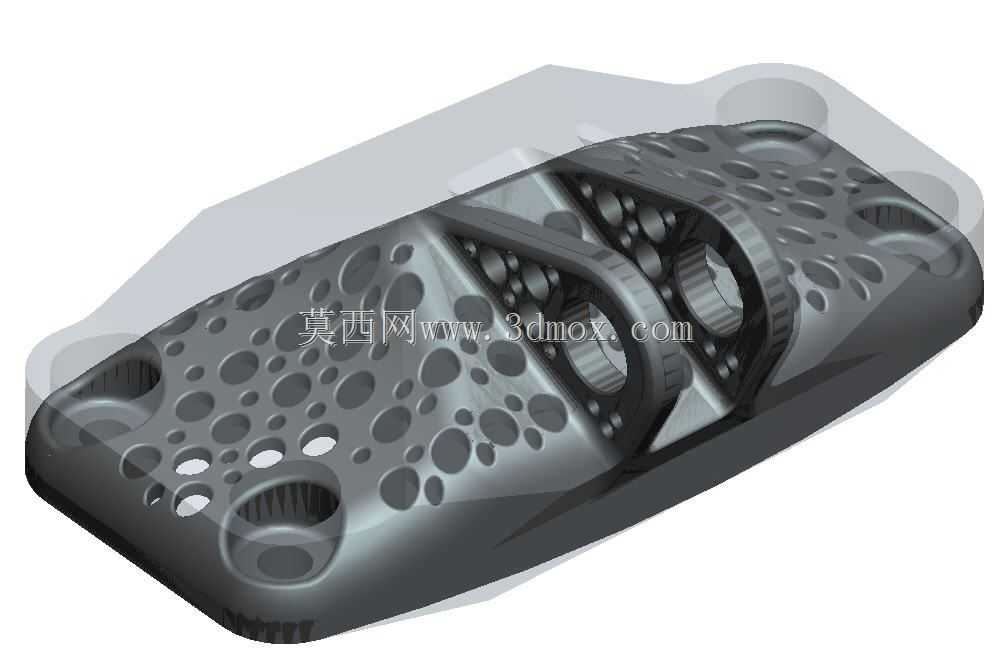

　　会顺着孔间的筋条传递到底部的安装孔位，不会在局部区域出现应力过载的情况。对比同尺寸、同载荷等级的传统实心支架，这款构件的材料用量仅为原始方案的28%，重量和体积都压缩了七成以上，对于航空机载电气设备、移动作业机器人这类对自重控制要求极高的应用场景，这种减重幅度能直接降低整体设备的负载压力，提升设备的有效载荷占比。支架的安装边界设计充分考虑了通用适配性，底部预留的安装沉孔可以适配常用规格的内六角螺栓，能够直接固定在标准型材安装面、电气柜安装背板或者设备预制的安装凸台上，不需要额外做转接件适配。支架上部的挂载结构做了对称式的凸耳设计，凸耳上的安装孔位同轴度公差控制在常规机械安装的适配范围内，能够直接卡装对应规格的电气模块，

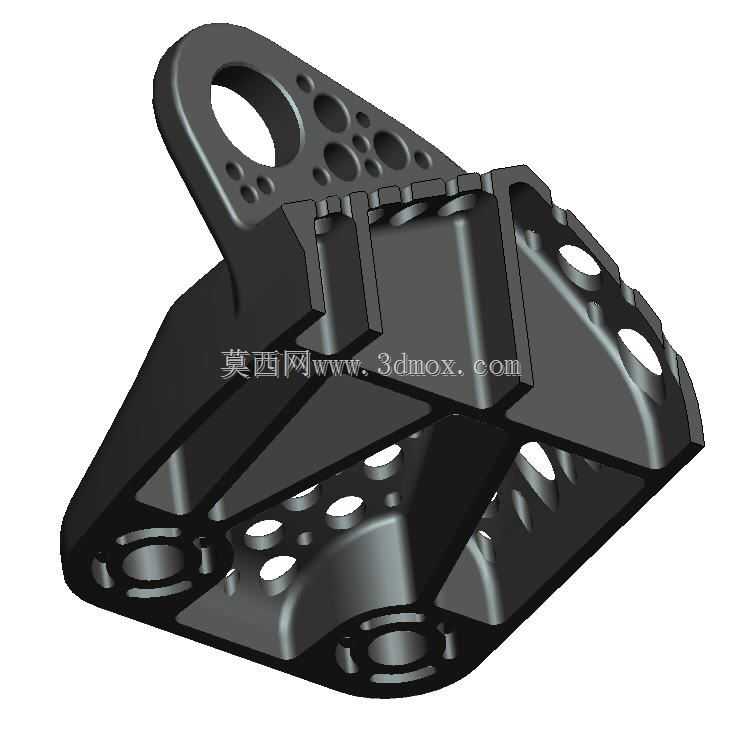

　　不需要现场二次扩孔或者修配。从结构细节来看，支架的背面采用了加强筋网格布局，筋条的走向完全匹配拓扑优化得到的应力传递路径，在承力较大的安装孔周边，筋条做了局部加厚处理，避免螺栓锁紧时出现局部压溃的问题；而在受力较小的区域，筋条宽度和蒙皮厚度都做了减薄处理，进一步挖掘减重潜力。这种设计思路区别于传统的经验式结构设计，是先通过仿真分析得到零件在实际工况下的应力分布云图，再对应力水平较低的区域做材料去除，最终得到的结构既满足强度、刚度要求，又把材料用量降到了最低。在实际选型使用时，需要注意匹配对应的安装面平面度，因为支架整体做了大幅轻量化设计，蒙皮厚度较薄，如果安装面存在较大的平面度误差，锁紧螺栓时可能会导致支架出现轻微形变，

　　影响上部电气模块的安装精度；如果是在振动幅度较大的工况下使用，可以在安装面之间添加薄橡胶减震垫，既可以抵消安装面的形位误差，还能进一步缓冲振动载荷，延长支架的使用寿命。另外，支架表面的多孔结构除了减重之外，还能提升散热效率，当挂载的电气模块工作发热时，空气可以顺着孔洞形成对流通道，带走部分热量，降低电气模块的工作温度，这对于密闭电气柜内部的元器件布置来说，能一定程度上缓解柜内的散热压力。不同于市面上常见的标准化冲压支架，这种优化后的支架结构不需要额外做焊接拼接，整体可以通过金属3D打印一次成型，也可以通过精密铸造的方式批量生产，生产过程中不需要多道工序拼接，能避免焊接带来的形变和应力残留问题，成品的结构一致性更好。在做三维建模的时候，这类结构需要注意开孔边缘的倒角处理，所有孔边都做了微小的圆角过渡，避免切削或者成型过程中出现毛刺，同时也能进一步降低孔边的应力集中系数；安装孔的沉头深度也做了精准控制，保证螺栓锁紧后头部不会突出支架表面，不会和上部挂载的电气模块产生干涉。
