三角形便携测试单元结构设计

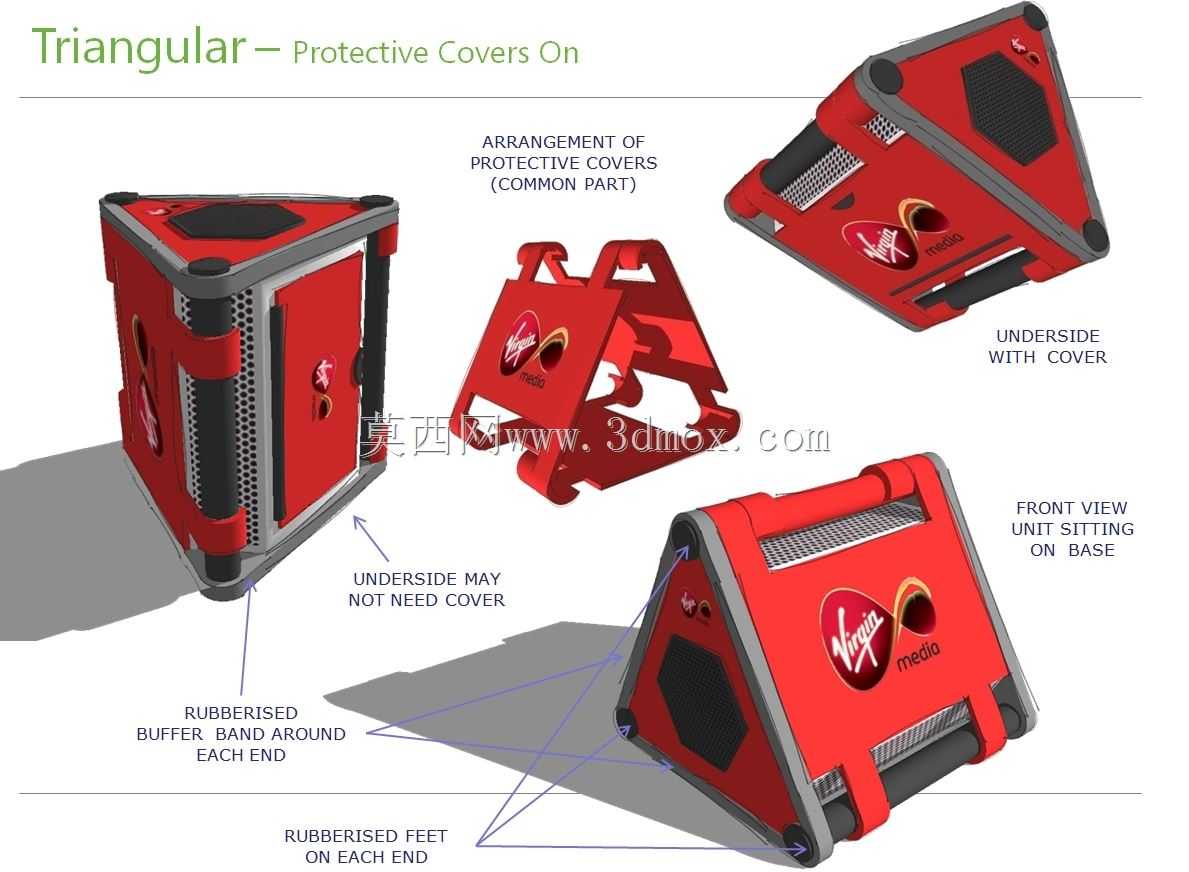

　　这款三角形截面的测试单元结构，在现场检测类作业场景中有着极强的适配性，区别于常规方形、圆形的便携检测设备，三角形的截面形态首先解决了多工况放置的稳定性问题——在倾斜的设备检修台面、狭窄的管线架设旁侧、甚至是有一定坡度的户外作业面，三个平直的立面都能找到稳定的支撑贴合面，不会像圆柱壳体那样容易滚落，也不会像方形壳体那样在狭窄空间内因为边角卡滞难以调整摆放角度。从结构功能来看，壳体的三个边角位置做了全包覆的缓冲防护结构，采用软硬复合的材质设计，外层是高耐磨的硬质支撑边，内层嵌装弹性缓冲层，即便在搬运过程中发生磕碰、从半米左右的作业高度滑落，冲击力也会被三个边角的缓冲结构充分吸收，不会直接传导到内部的测试元器件上，这一点对于经常需要在不同车间、户外现场转场的测试设备来说，能大幅降低内部电路板、传感元件受冲击损坏的概率。

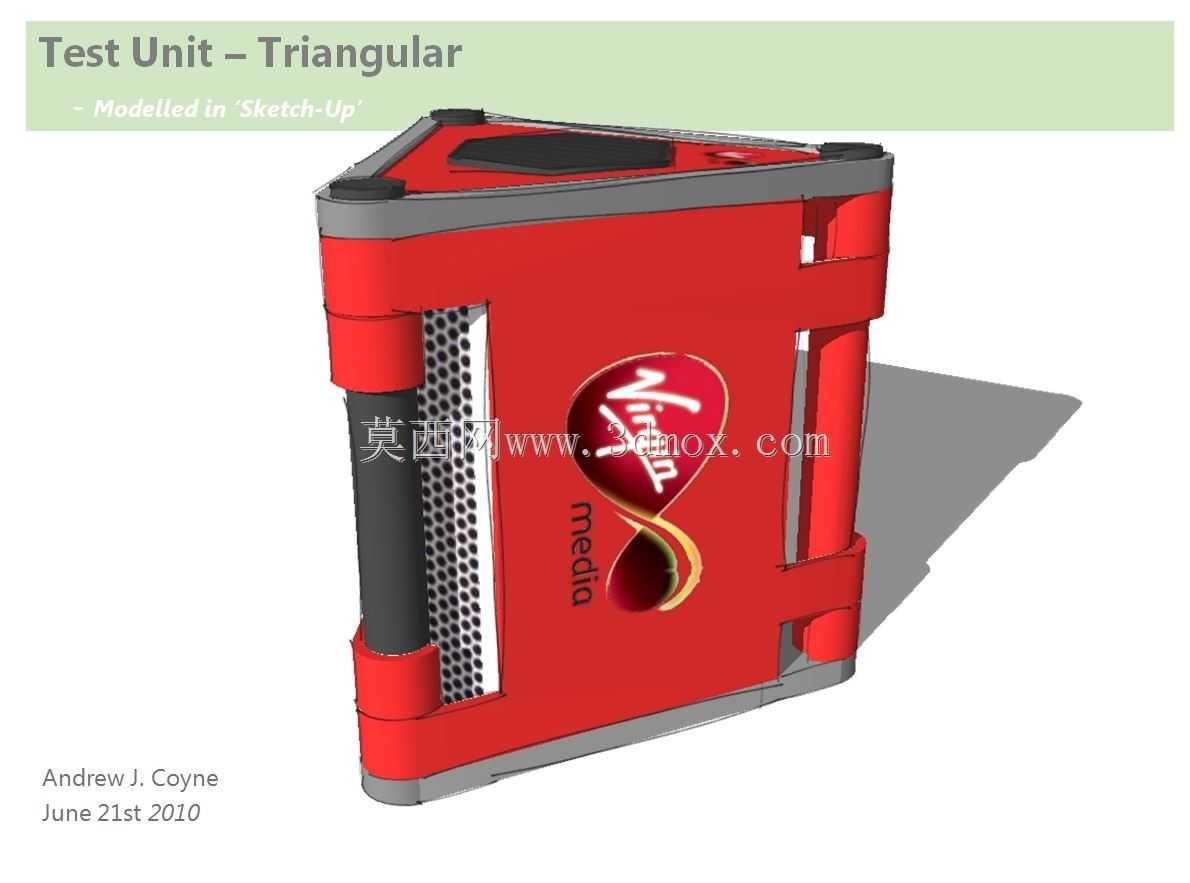

　　壳体其中一个立面上设计了整面的冲孔散热结构，冲孔的孔径、开孔率经过匹配计算，既能保证内部测试模块长时间高负载运行时的热量自然散出，又能阻挡车间内常见的金属切屑、较大颗粒的粉尘进入壳体内部，散热区内侧还预留了防尘滤网的安装槽位，可根据作业环境的粉尘浓度选择是否加装滤网，不需要改动整体壳体结构。另外两个立面做了平整的封闭设计，其中一个立面预留了品牌标识的安装位，另一个立面则隐藏了接口舱的盖板，不用的时候盖板和壳体立面齐平，不会突出勾挂到作业现场的管线、线缆，需要接线的时候可以快速掀开盖板连接测试线缆。

　　设计思路上，整个壳体采用分体拼接的结构，三个立面的主体壳件和边角的防护支撑件采用卡扣加少量紧固件的连接方式，不需要复杂的装配工装，日常维护的时候只需要拆开对应位置的紧固件就能掀开立面壳件，直接接触到内部的元器件，不需要把整个壳体完全拆解，能大幅缩短现场维护的时间。三角形的内部空间做了分区设计，三个边角对应的内部空腔分别用来放置电池模块、信号处理模块、接口转接模块，中间的三角形空腔留作走线和散热风道，不同模块之间用隔热的塑料支架隔开，避免电池模块的热量影响信号处理模块的测试精度，同时各个模块的安装支架都做了减震胶垫的安装位，进一步降低搬运、作业过程中的振动对元器件的影响。

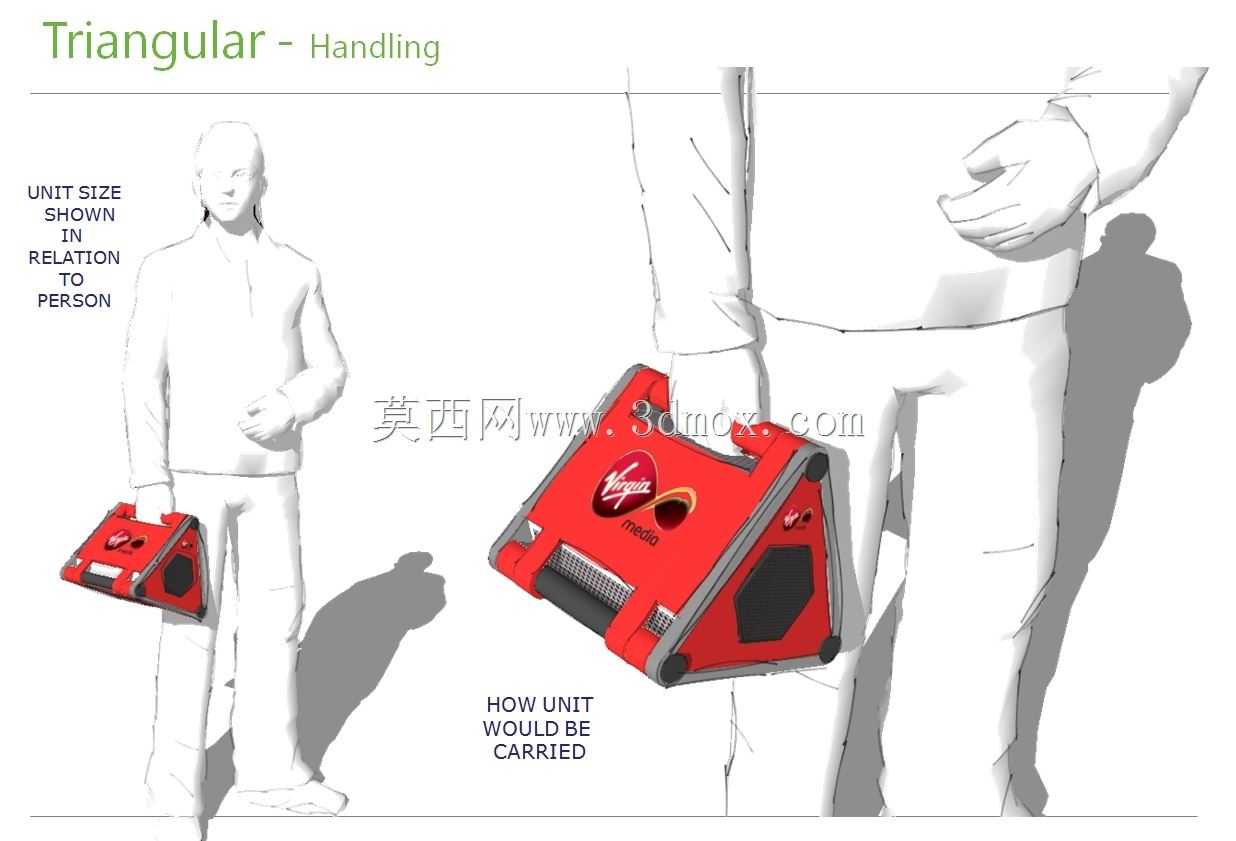

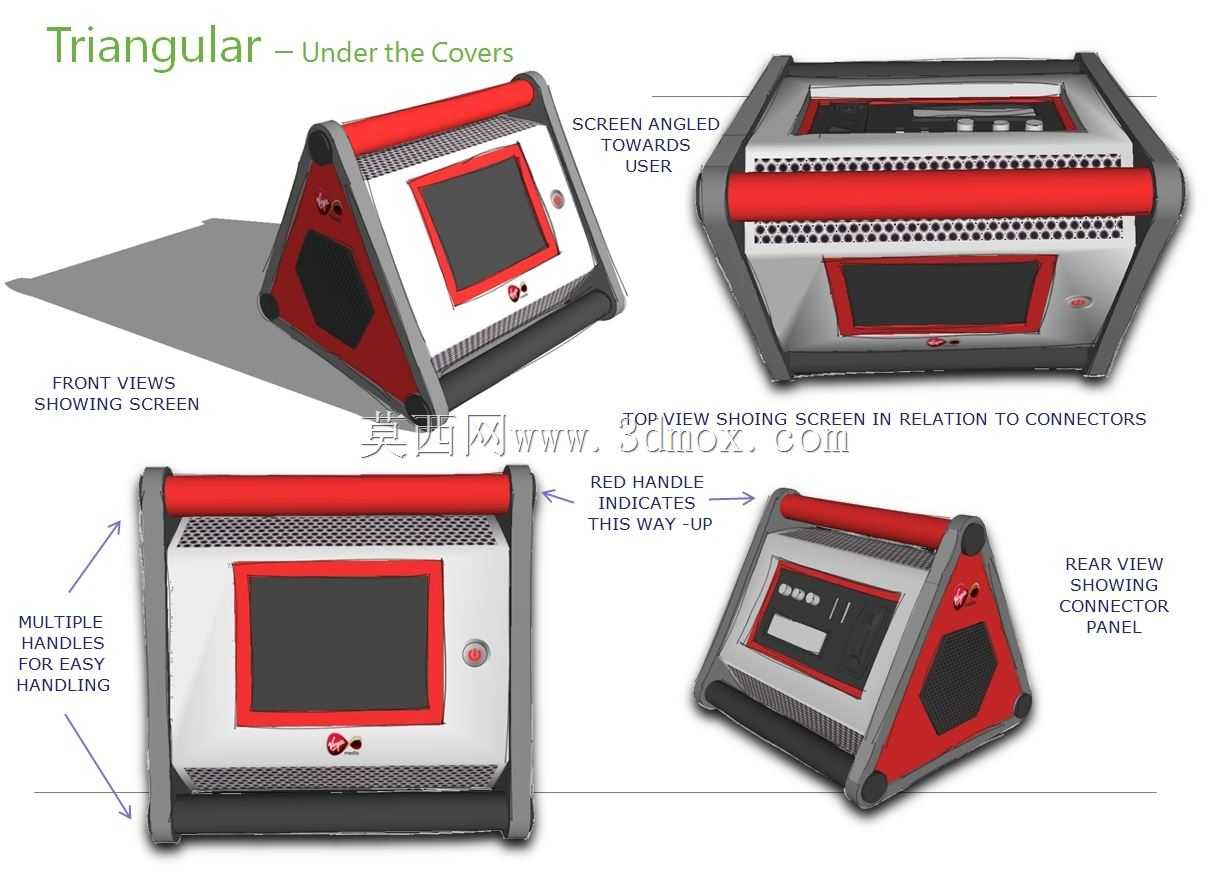

　　从安装边界尺寸来看，这款三角形测试单元的截面外接圆直径控制在180mm以内，整体高度不超过220mm，单手握持的时候可以刚好卡在手臂和腰侧之间，搬运的时候不需要额外的包装箱，侧面还预留了可选配的绑带安装孔，可以把设备绑在手臂或者作业梯架上，解放双手完成其他操作。设备的顶部平面做了内嵌式的操作区设计，操作按键和显示屏都低于顶部的防护边框，即便设备顶部朝下放置，操作面也不会直接接触到放置面，避免按键被误触、显示屏被刮花。底部的三个支撑脚做了可调式的设计，在不平整的放置面上可以微调每个支撑脚的高度，让设备保持水平状态，保证内部重力感应类传感元件的测试精度，支撑脚的底部贴有防滑橡胶垫，在光滑的金属台面、玻璃面板上放置也不会出现滑移。

　　在实际使用场景中，这类三角形测试单元可以适配工业现场的介质参数检测、设备运行状态巡检、临时信号采集等多种作业需求，区别于常规的手持测试表，它的立式结构可以直接放置在测试点旁边，不需要操作人员一直手持，长时间监测的时候可以大幅降低作业疲劳度；相比大型的台式测试设备，它的体积小巧，三角形的结构在堆放收纳的时候也不会浪费空间，三个设备可以拼合组成一个六边形的收纳单元，放在工具柜里的时候能充分利用储物空间。壳体的材质选用耐油污的工程塑料，表面做了哑光防滑处理，在手上沾有切削液、润滑油的情况下也能稳定握持，不会出现滑脱的情况，材质本身还具备一定的耐化学腐蚀性能，在有弱酸碱挥发的化工车间内也能正常使用，不会出现壳体表面被腐蚀发脆的问题。
