无轮毂自行车轮侧集成储物挂载结构

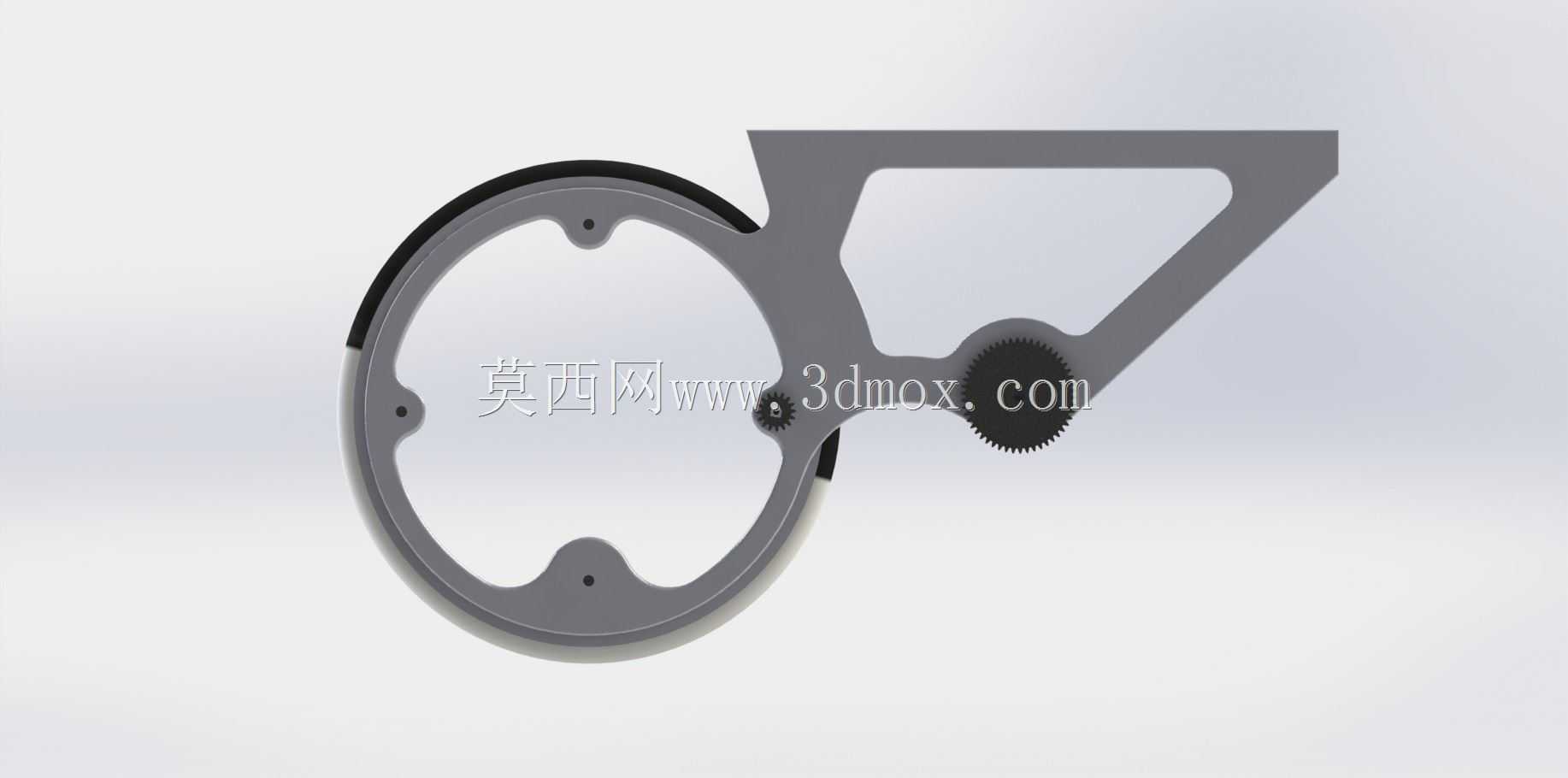

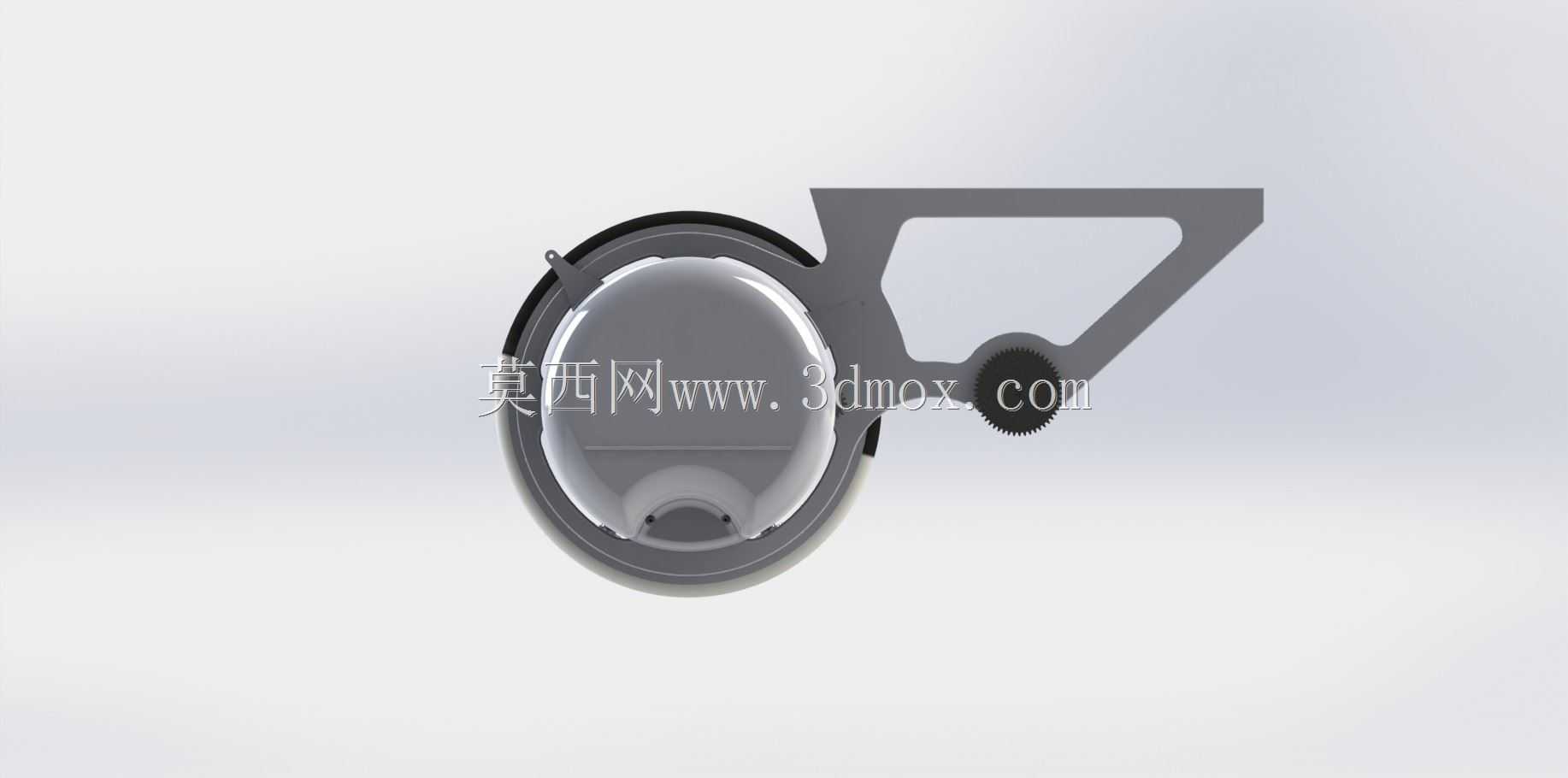

　　这套结构针对无轮毂自行车的轮侧空间利用痛点设计，区别于传统辐条轮的轮组结构，无轮毂自行车的轮体支撑结构集中在轮圈单侧，轮心区域原本的花鼓、辐条空间完全释放，常规的车筐、后座挂载方案会破坏这类车型的极简外观，同时额外增加车架前部或后部的载荷集中，影响无轮毂轮组的受力平衡。该储物结构直接集成在轮组的单侧支撑臂上，不需要额外在车架上打孔或加装转接座，安装边界完全贴合支撑臂的现有轮廓，不会超出轮圈的径向回转范围，也不会干涉轮体的转动间隙，轮体转动时，储物结构随支撑臂保持相对静止，不会随轮体转动，避免内部存放物品出现晃动、甩出的问题。

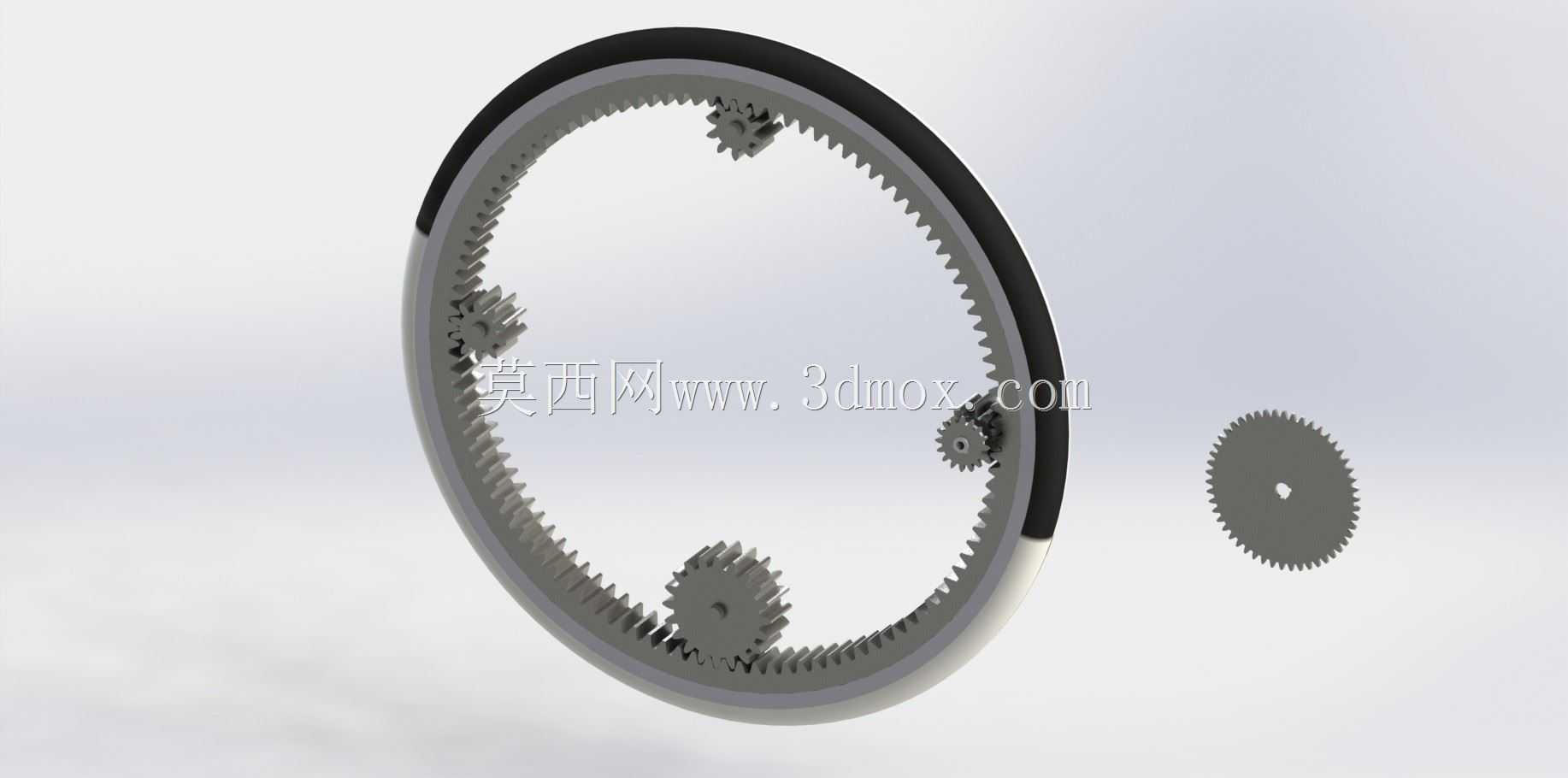

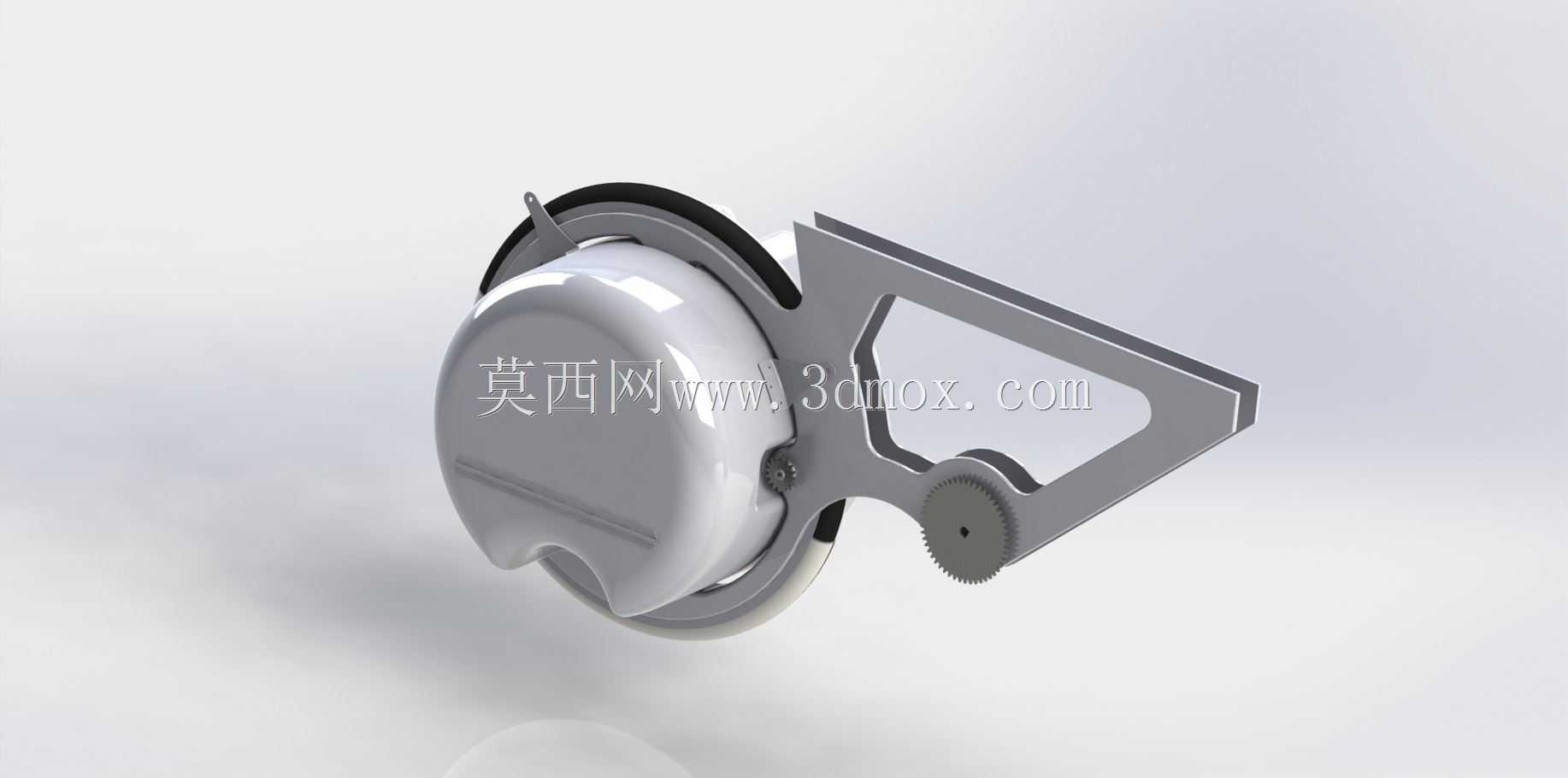

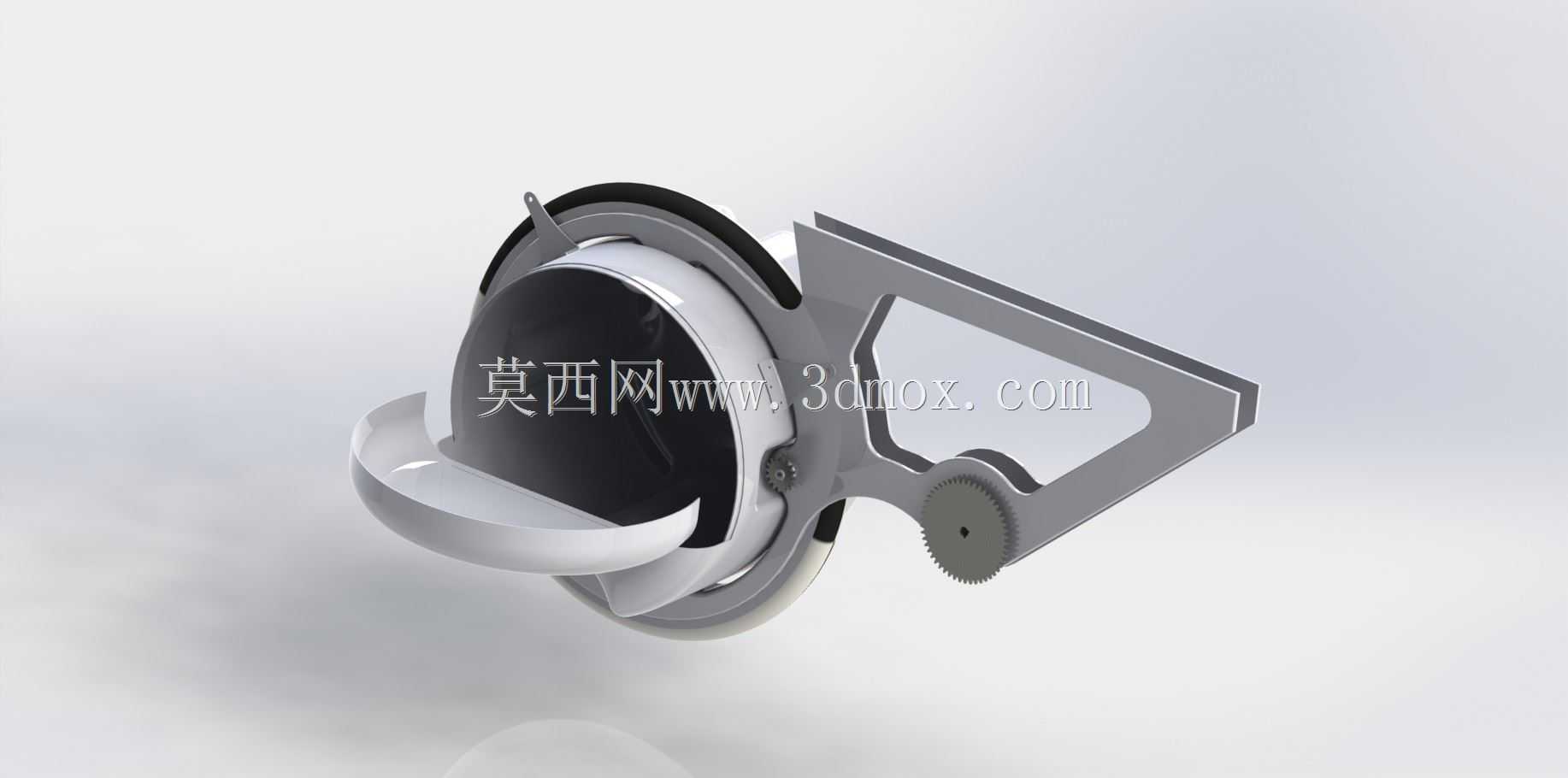

　　从功能特性来看，该结构采用半包围式的承托造型，承托面贴合轮圈外侧的弧形轮廓，内侧设置有限位挡边，能够防止存放的小型物品向轮体方向滑移，避免剐蹭转动的轮面。结构上集成了一组齿轮传动的锁止机构，该机构与支撑臂内部的轮组锁止结构联动，不需要额外设置独立锁具，当轮组处于锁止状态时，储物结构的开合卡扣同步锁死，提升存放物品的安全性。承托结构的材质选用与支撑臂一致的轻质铝合金，整体厚度控制在8mm以内，单侧突出支撑臂的尺寸不超过120mm，不会增加过多的轮组单侧偏载，经过受力校核，在挂载3kg以内物品时，支撑臂的形变增量控制在0.2mm以内，不会影响轮组的转动精度，也不会导致轮圈出现偏摆蹭刹的问题。

　　设计过程中首先规避了传统储物配件的外凸问题，常规自行车前置车筐会增加车头的转向惯量，影响无轮毂自行车原本灵活的转向手感，后座挂载则会改变整车的重心分布，在低速骑行时容易出现车尾晃动的问题。这套轮侧集成的储物结构将载荷布置在轮轴的水平侧方，载荷重心与轮轴中心处于同一水平面，不会对车头转向产生额外的力矩，也不会改变整车前后轴的载荷分配比例，骑行过程中几乎感知不到额外挂载带来的操控变化。结构的安装位完全复用支撑臂上现有的轮组固定螺栓孔，不需要对原有轮组结构做任何切削、焊接改造，拆装过程只需要拧下原有固定螺栓，将储物结构的定位孔对准螺栓位重新紧固即可，安装公差控制在±0.1mm，与支撑臂的贴合面没有明显缝隙，不会出现高速骑行时的结构共振异响。

　　实际应用场景覆盖城市短途通勤的储物需求，能够容纳折叠锁、小型维修工具、便携雨披等日常骑行必备物品，不需要额外背负背包，也不需要在车架上捆绑额外的储物绑带。结构的边角全部做了R3以上的圆角处理，没有尖锐突出部分，骑行过程中即使出现倾倒情况，也不会对骑行者造成磕碰伤害。承托面的内侧设置有防滑的橡胶垫，能够增加与存放物品之间的摩擦力，即使在颠簸路面骑行，物品也不会出现滑移脱落的问题。考虑到无轮毂轮组的维护需求，该储物结构的安装位置避开了轮组的轴承维护位、传动齿轮的调节位，日常维护轮组时不需要拆卸该储物结构，不会增加额外的维护工作量。结构的整体重量控制在210g以内，不会给整车带来过多的重量负担，符合无轮毂自行车追求轻量化的设计方向，外观造型与轮组支撑臂的流线型轮廓保持一致，没有突兀的结构凸起，能够保持整车外观的整体性。
