工业线缆收卷用工字线轴结构设计

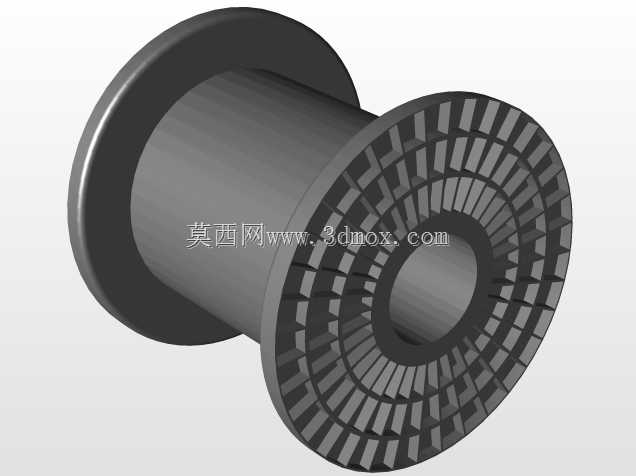

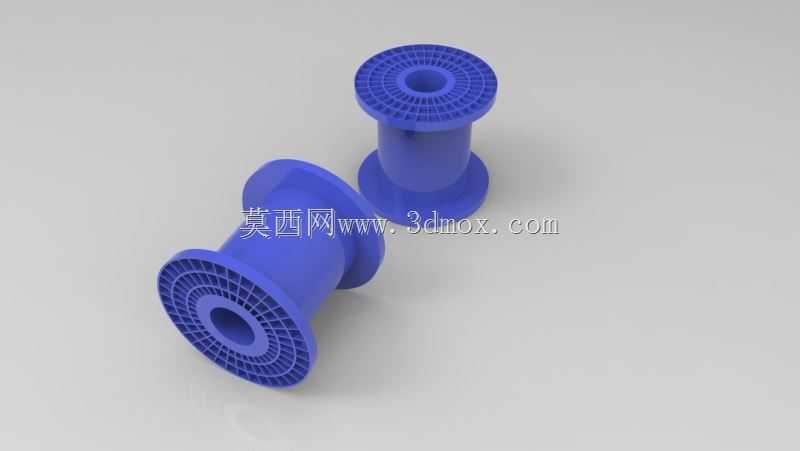

　　在电线电缆生产、纺织纱线收放、3D打印耗材存储、电子元器件引脚料带卷绕这类涉及长线材规整收纳的生产场景里，线轴是直接决定线材排布整齐度、放线顺畅度的核心承载部件，很多现场出现的线材打结、外层刮伤、放线卡顿问题，追根溯源都和线轴的结构设计合理性直接相关。这款线轴采用两端带挡边的工字结构，中间的筒身是线材缠绕的核心承载区域，两端的法兰挡边直径大于筒身直径，能够在缠绕满线后完全挡住线材的侧向滑移，避免线材从筒身两端脱出，挡边外侧做了密集的放射状加强筋结构，从中心轴孔位置一直延伸到挡边外边缘，这种结构不需要额外增加挡边的整体壁厚，就能大幅提升挡边的抗侧向挤压能力，哪怕是满线状态下堆叠存放，挡边也不会因为侧向受力出现翘曲变形，

　　同时放射筋的结构还能在注塑成型的时候加快塑料熔体的流动填充，减少成型后的缩痕、内应力集中问题，提升成品的尺寸稳定性。线轴的中心是贯通的安装轴孔，孔壁做了均匀的周向加强结构，能够适配不同设备上的安装芯轴，安装时芯轴穿过中心孔后，线轴可以顺畅绕芯轴转动，不管是主动收线时跟随收卷机构转动，还是被动放线时被线材牵引转动，都不会出现卡滞、偏心晃动的问题，轴孔的内径尺寸和常见的收线设备安装轴径做了匹配，不需要额外加装轴套就能直接装夹在多数常规收线架、放线架上，降低现场的适配改造成本。从实际使用的角度看，这款线轴的筒身表面做了微磨砂的粗糙处理，不会因为表面过于光滑导致最内层的线材出现打滑松脱，同时粗糙度控制在合理区间，

　　也不会刮伤线材的外层绝缘层或者包覆层，两端挡边的内侧边缘做了小圆弧过渡，没有尖锐的棱角，线材缠绕到靠近挡边的位置时，不会被棱角硌伤留下压痕，对于漆包线、带绝缘护套的细电线这类对表面损伤比较敏感的线材来说，这种细节设计能有效降低生产过程中的线材损耗率。设计过程中针对不同的线材缠绕需求，对筒身的有效缠绕长度、挡边的直径做了匹配计算，筒身的长度决定了单轴可以缠绕的线材排线宽度，挡边和筒身的半径差决定了最大缠绕厚度，两者结合就能算出单轴的最大容线量，现场使用时可以根据单批次生产的线材长度选择对应规格的线轴，避免出现线轴过大导致的材料浪费，或者线轴过小容不下整段线材需要中途换轴的问题。另外这款线轴的整体结构做了等强度优化，

　　不同位置的壁厚根据受力大小做了差异化设计，筒身因为要承受内层线材的径向张紧力，壁厚略高于挡边的非加强区域，中心轴孔位置因为是安装受力的核心区域，壁厚做了局部加厚，同时所有的壁厚过渡位置都做了圆角过渡，避免出现壁厚突变导致的注塑成型缺陷，也能减少受力时的应力集中点，提升线轴的整体抗冲击能力，哪怕是从常规的工作台高度掉落，也不会出现碎裂、崩边的问题。在实际的生产线应用里，这种结构的线轴既可以用于生产环节的成品线材收卷，也可以用于仓储转运环节的线材承载，两端的挡边外侧是平整的环形区域，可以粘贴标识标签标注线材的规格、长度、批次信息，转运过程中多个线轴可以同轴堆叠放置，不会出现侧向滑移倾倒的问题，放线时不管是水平放置在放线架上，还是垂直穿轴悬挂放线，都能保持转动顺畅，不会因为重心偏移出现放线速度忽快忽慢导致的线材拉细、拉断问题。针对细径线材的收卷需求，线轴的动平衡也做了优化，整个结构是完全轴对称的，没有单侧的凸起或者偏心结构，高速转动收线的时候不会出现明显的振动，能够适配最高每分钟数百转的收线转速，不会因为振动导致线材排布错乱，也不会因为振动产生额外的设备噪音。
