多层镂空塑料收纳置物架结构设计

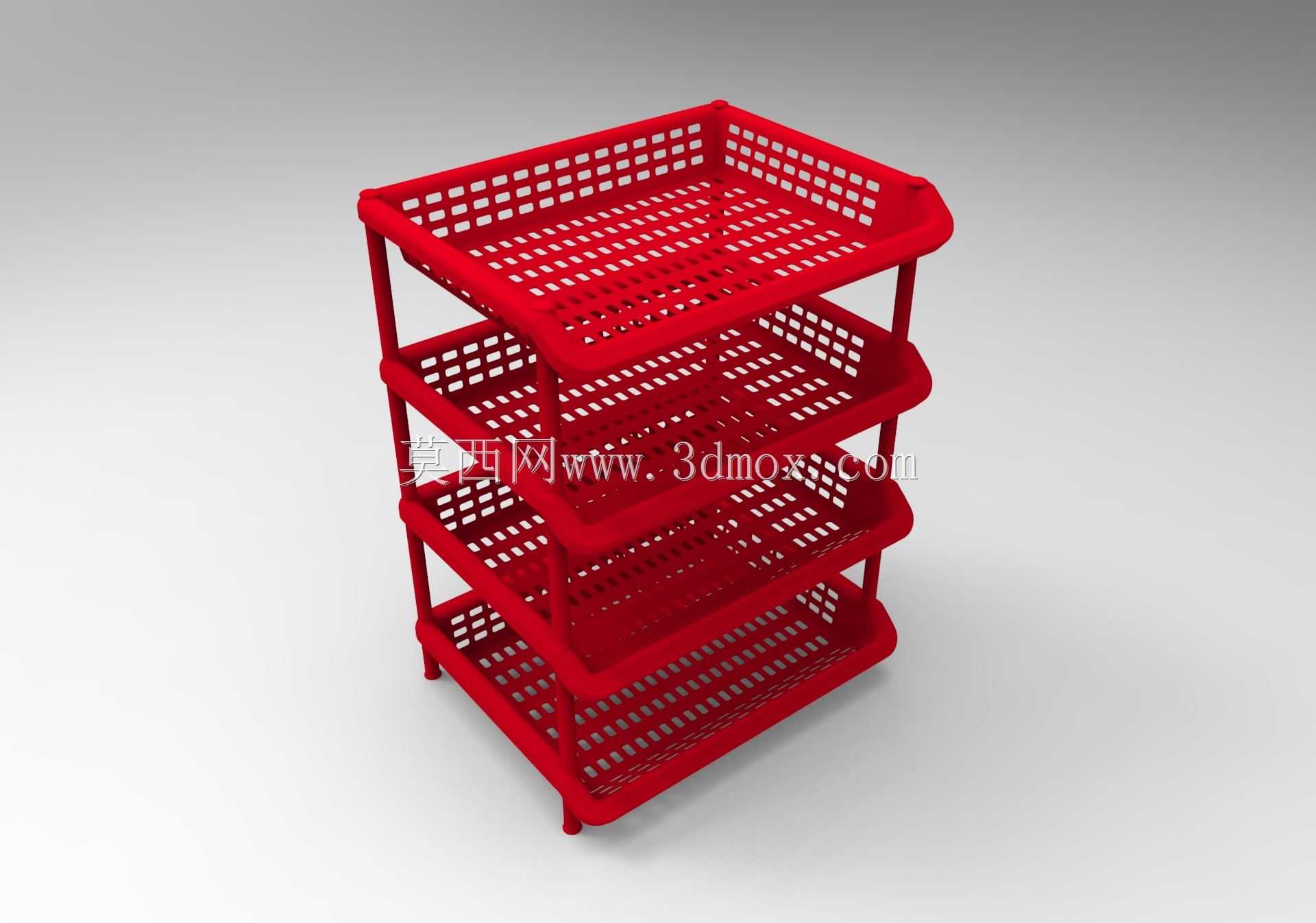

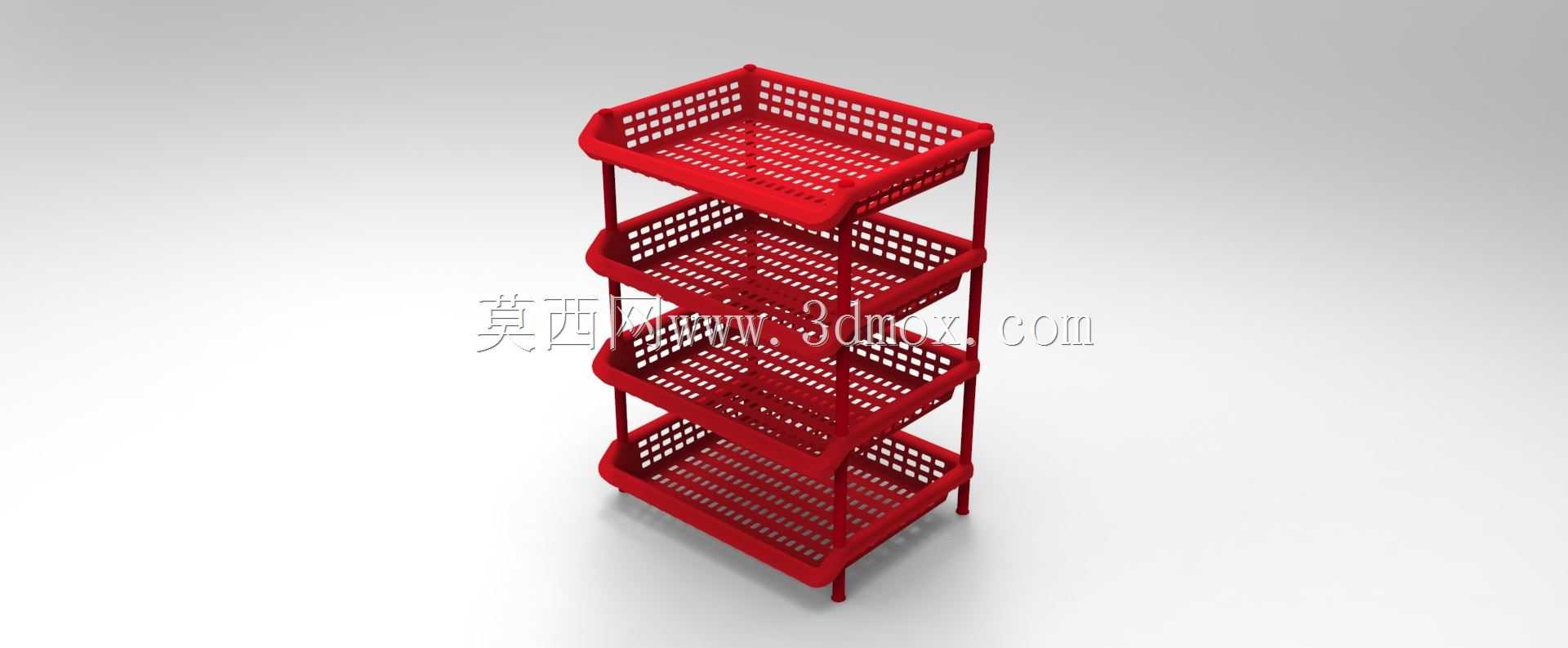

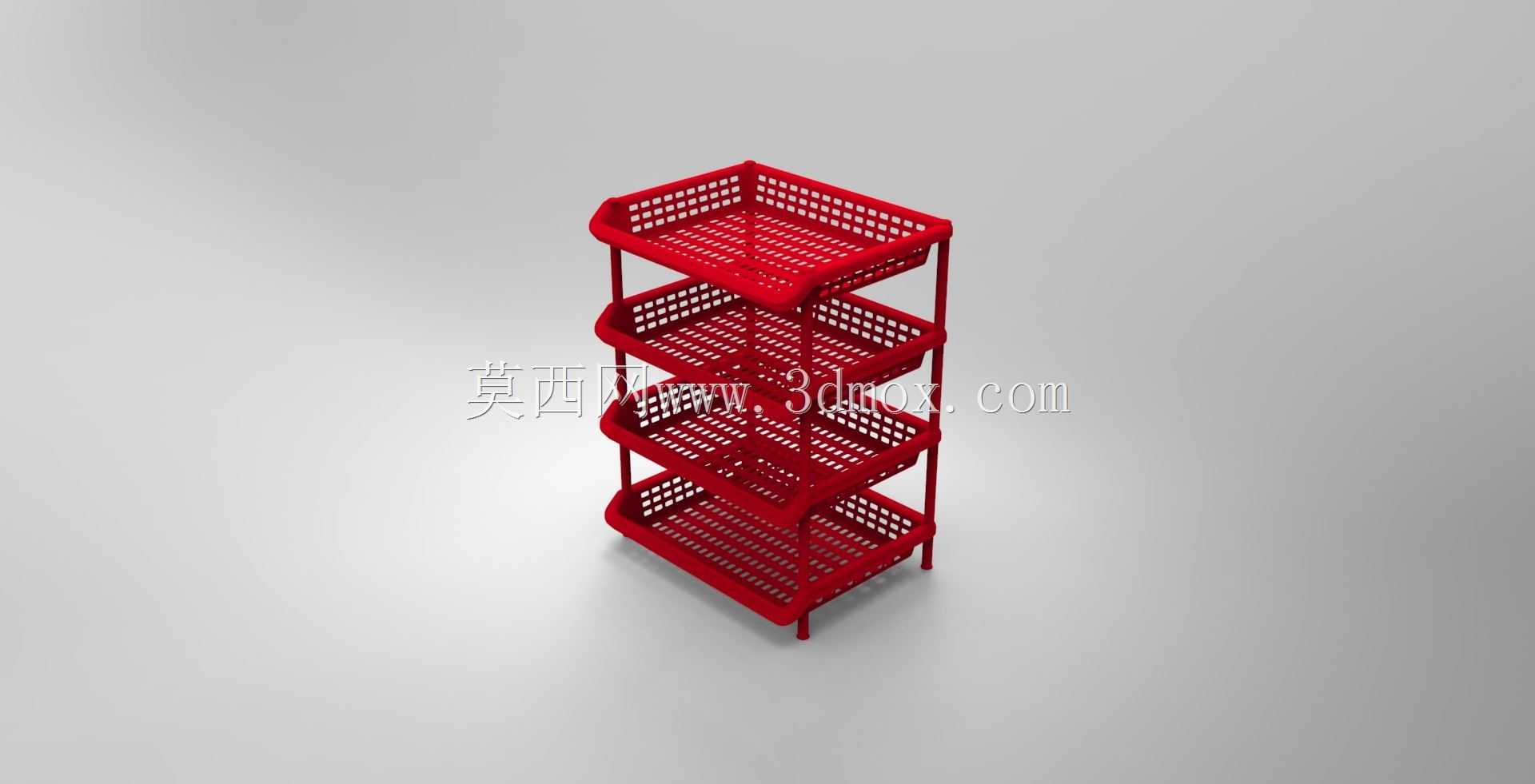

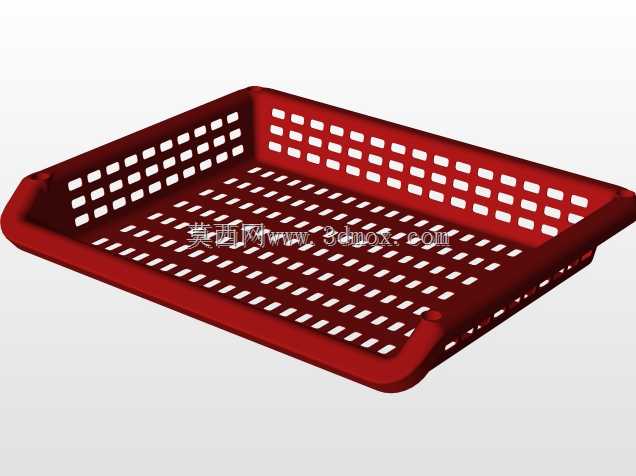

　　这款多层镂空塑料置物架，主要面向民用厨卫、小型仓储、办公工位边角等窄空间储物场景设计，日常可放置瓶装调料、清洁用品、零散工具、包装食材等中小型物件，充分利用垂直空间释放台面操作区域。整体采用落地式四层结构设计，单层层板做全幅网格镂空处理，镂空孔径控制在8mm左右，既可以减少注塑成型时的材料用量、降低整体自重，也能避免架面积水积灰，放置潮湿物件时可快速沥水，适配厨卫潮湿环境的使用需求。层板边缘做了15mm高的围边凸起，所有边角均做R3圆角过渡，没有尖锐棱角，既可以防止放置的小物件从侧边滑落，也能避免日常取放物品时磕碰划伤。整体框架采用立柱与层板一体化卡扣连接结构，四根支撑立柱沿层板四角分布，立柱底部做了5mm高的加厚脚垫设计，

　　既可以增大与地面的接触摩擦力，提升放置稳定性，也能避免架体直接接触地面积水，延缓塑料材质老化。每层的承重支撑筋沿层板底部纵横分布，纵向支撑筋沿立柱方向贯通，横向支撑筋间隔30mm均匀排布，单层层板静载承重可达到5kg，满足日常零散物件的放置需求。设计过程中优先考虑了注塑成型的工艺可行性，整体拔模斜度控制在1.5°，所有加强筋厚度均小于主体壁厚的60%，避免成型时出现缩痕、翘曲等缺陷，无需额外设计抽芯结构，简化模具结构降低量产成本。整体外形尺寸控制为长350mm、宽250mm、高800mm，属于窄边落地设计，可适配厨房冰箱侧边缝隙、卫生间洗手台旁、办公桌下侧等宽度不足300mm的狭窄安装空间，放置时无需额外打孔固定，

　　直接落地摆放即可使用，拆装时仅需对准卡扣按压即可完成组装，无需额外辅助工具。层架的顶层边缘做了内凹式弧形把手设计，需要整体挪动位置时可直接握持顶层边缘搬运，无需额外加装把手结构。镂空网格的排布做了等距均匀设计，既保证视觉上的整洁通透，也不会因为网格过密导致沥水通风效果下降，网格过宽导致小尺寸物件掉落。支撑立柱的截面采用带加强筋的矩形结构，相比同截面积的圆柱结构抗弯折性能提升20%左右，长期满载放置时不会出现立柱弯曲变形的问题。脚垫采用与主体同材质的加厚设计，接触地面的一侧做了细微的磨砂纹理，在瓷砖、木地板等光滑地面上放置时不会出现打滑移位的情况。整体结构没有多余的装饰性部件，所有结构特征均服务于承重、沥水、易加工、易装配的实际使用需求，没有冗余设计。
