四旋翼航拍作业飞行器结构设计方案

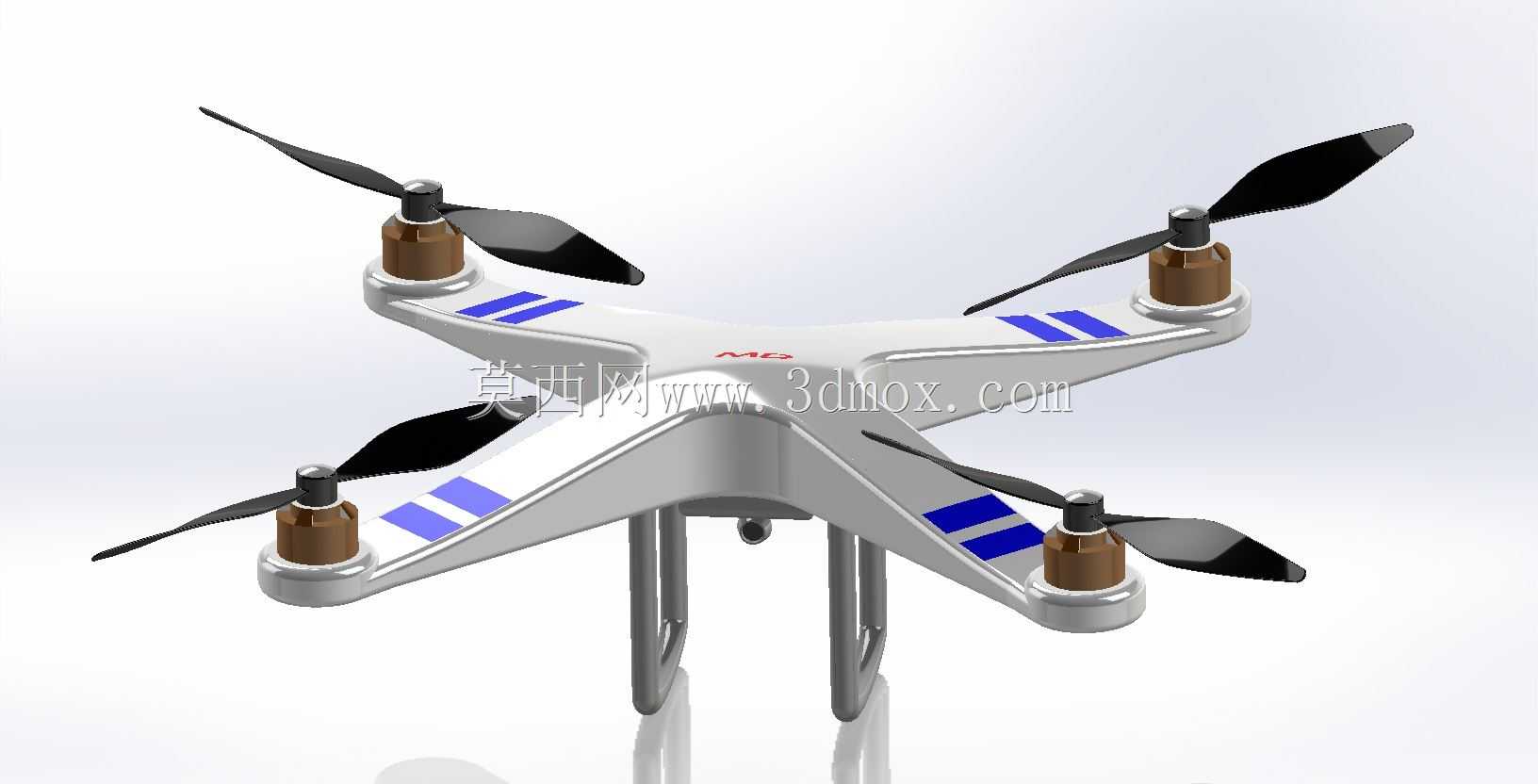

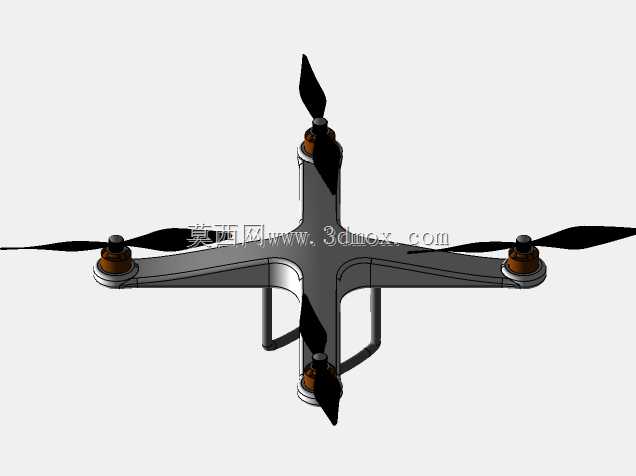

　　这款四旋翼飞行器的结构设计，核心围绕低空稳定作业的实际需求展开，在日常的工程测绘、农林植保巡检、小型场地航拍、应急场景低空探查等场景中，这类构型的飞行器都能适配多数非重载类的低空作业需求。从结构布局来看，采用X型四旋翼排布，四个机臂从中心主机身呈等角度向外延伸，这种布局的优势在于动力输出对称，飞行过程中姿态调整的响应速度更快，相比十字型布局，前向飞行时的视野遮挡更少，适合搭载前置摄像类载荷完成拍摄、探查类作业。机臂末端的动力安装座采用下沉式设计，电机安装位低于机臂主体平面，这种设计一方面可以降低整机的重心高度，提升飞行过程中的姿态稳定性，减少悬停时的姿态漂移量，另一方面也能让螺旋桨的下洗气流更顺畅地排出，

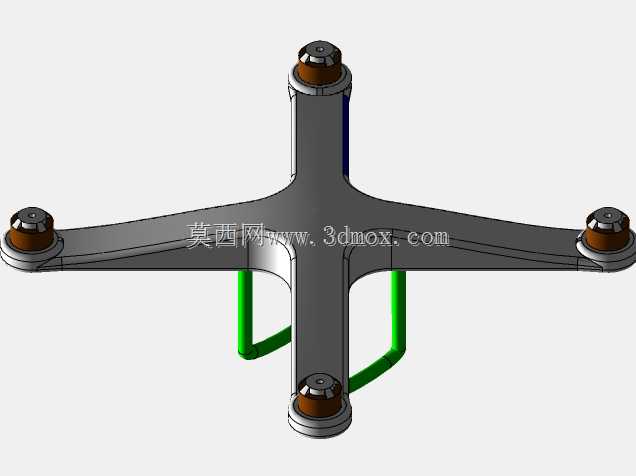

　　避免气流在机臂下方形成紊流干扰飞行姿态。起落架采用两根平行的竖向支撑结构，安装在主机身下方靠前与靠后的位置，支撑腿的长度预留了足够的载荷安装空间，机身底部到起落架底端的距离可以容纳常规的航拍云台、小型作业载荷的安装，不会出现螺旋桨气流直接吹拂载荷的情况，同时起落架的横向间距经过匹配设计，降落时的支撑稳定性足够，即使在略有坡度的平整地面降落，也不容易出现侧翻的情况。机身主体采用上壳与下壳扣合的结构，中心区域预留了飞控板、电池、电调等核心电子元件的安装腔，腔体内的安装位可以适配常规尺寸的飞控模块与动力电池，布线槽沿着机臂内部延伸到每个电机安装位，既可以减少飞行过程中的风阻，也能避免线材外露被螺旋桨剐蹭。机臂上的标识条采用对称排布，

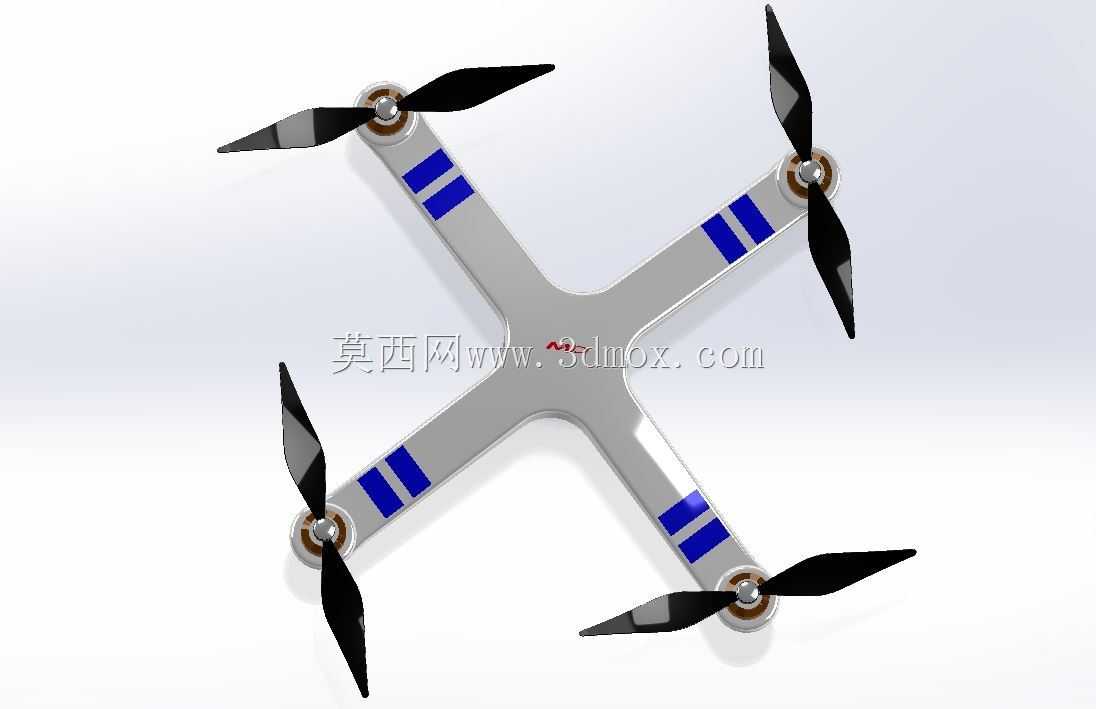

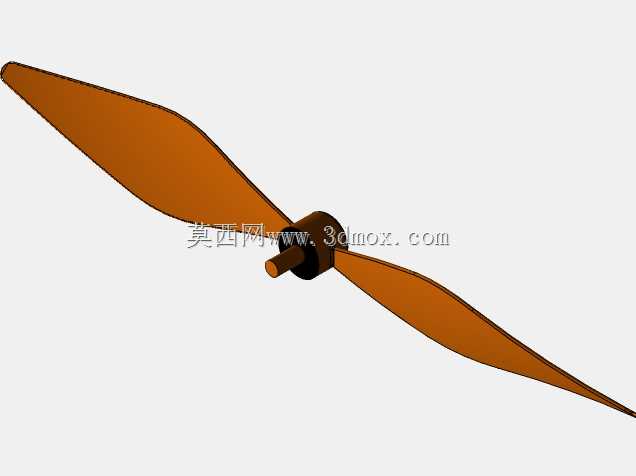

　　除了视觉识别作用外，也能在飞行过程中帮助操作人员快速判断飞行器的机头朝向，尤其是在视距内飞行作业时，快速识别航向能有效降低操作失误的概率。螺旋桨采用两叶式快拆构型，桨叶的翼型经过低速效率优化，在悬停作业时可以保持较低的功耗，延长单次作业的续航时长，桨夹与电机输出轴的配合采用常规的快拆结构，外场作业时如果出现桨叶损坏，可以快速完成更换，不需要携带复杂的拆装工具。从安装边界来看，四个机臂的展开长度控制在合理范围内，收纳时如果采用可折叠机臂结构（本模型预留了折叠铰接位的设计空间），可以大幅缩小收纳尺寸，方便放入常规的设备收纳箱中转运，适合外场作业的携带需求。机身顶部的平面预留了GPS模块、数传天线的安装位，

　　不会和下方的载荷安装产生空间干涉，机身侧面的预留接口位可以扩展图传、避障模块等附加功能组件，不需要对主体结构做额外的打孔修改。在结构强度设计上，机臂与中心机身的连接位做了局部加厚处理，因为飞行过程中机臂会承受电机转动带来的持续振动，加厚的连接位可以提升结构的抗疲劳性能，减少长期使用后出现连接松动、结构开裂的概率。动力安装座的散热槽设计可以让电机在持续大推力输出时保持合理的工作温度，避免高温导致的电机退磁、功率下降问题。起落架的支撑腿采用略带弹性的结构设计，降落时可以吸收一部分冲击载荷，减少硬着陆时传递到机身内部电子元件的冲击力，保护飞控、电池等精密部件不受损坏。整体结构的重量分配经过优化，四个机臂的重量保持一致，整机重心落在中心轴线上，飞行时不需要额外做过多的配重调整就能达到平衡状态，降低了前期调试的工作量。对于结构设计从业者来说，这类四旋翼飞行器的建模过程需要重点关注动力位的同轴度、机臂的对称度、重心位置的匹配，这些参数会直接影响实际飞行的稳定性，建模时各个安装位的公差配合需要预留合理的装配间隙，避免实际加工组装时出现部件干涉、安装不到位的问题。
